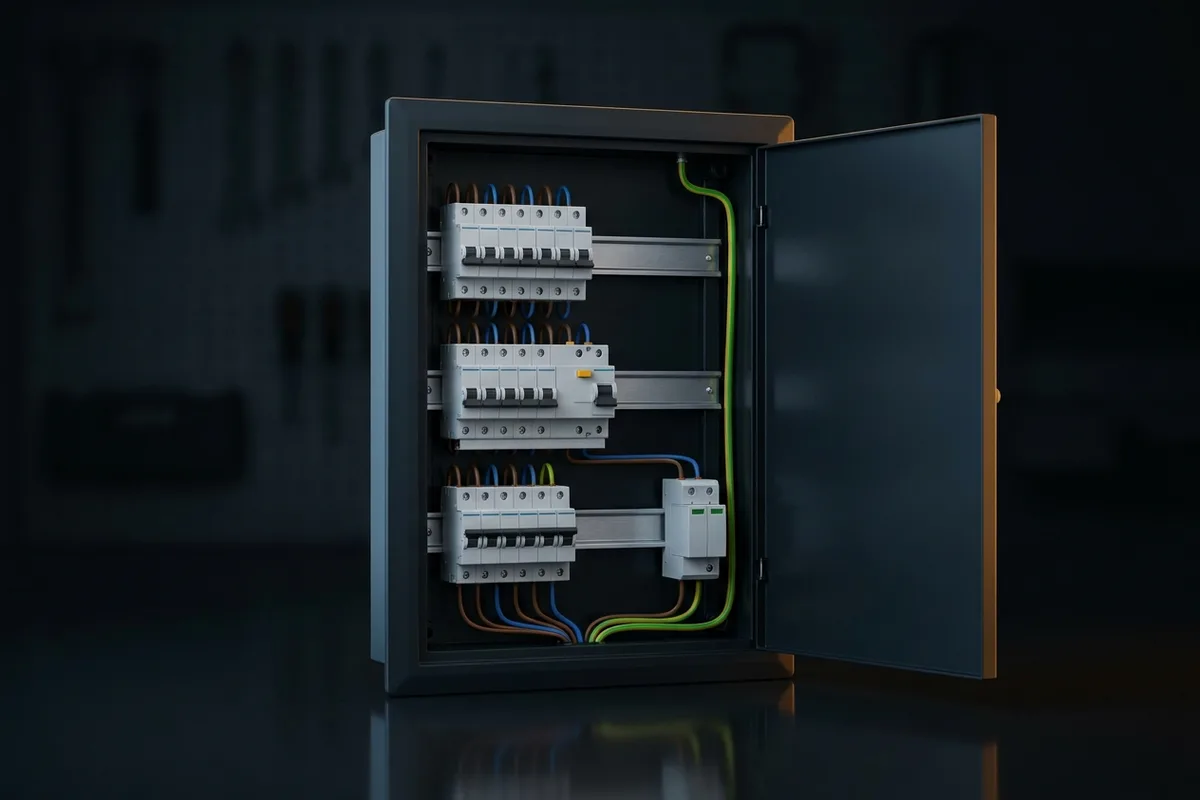

Rozdzielnica elektryczna - rodzaje i wybór

Niedawno otworzyłem pod Bolesławcem rozdzielnicę zapełnioną "na styk" — 24 moduły, wszystkie zajęte, a właściciel chciał dołożyć obwód pod ładowarkę samochodu. Skończyło się wymianą całej skrzynki. Rozdzielnica elektryczna to ten element instalacji, którego zły dobór najtrudniej potem naprawić, dlatego rezerwę modułów planuje się od razu. Przez 18 lat pracy na Dolnym Śląsku zmontowałem setki takich tablic — poniżej zebrałem to, co naprawdę decyduje o dobrym wyborze dla domu jednorodzinnego.

Co to jest rozdzielnica elektryczna?

Rozdzielnica elektryczna (potocznie zwana "skrzynką bezpiecznikową" lub "tablicą rozdzielczą") to urządzenie, które:

• Rozdziela energię elektryczną na poszczególne obwody
• Zabezpiecza instalację przed przeciążeniem i zwarciem
• Chroni użytkowników przed porażeniem prądem
• Umożliwia selektywne odłączanie części instalacji

Rodzaje rozdzielnic elektrycznych

Rozdzielnica natynkowa

Montowana na powierzchni ściany, widoczna. Stosowana gdy:

• Nie ma możliwości kucia wnęki w ścianie
• Instalacja jest prowadzona natynkowo
• Ściana jest zbyt cienka na rozdzielnicę podtynkową
• Wymagany jest łatwy dostęp do wnętrza

Zalety: Łatwy montaż, możliwość przeniesienia, dobra wentylacja Wady: Mniej estetyczna, zajmuje przestrzeń

Rozdzielnica podtynkowa

Montowana we wnęce ściennej, widoczne tylko drzwiczki. Standard w nowoczesnym budownictwie.

Zalety: Estetyczny wygląd, oszczędność miejsca Wady: Wymaga kucia wnęki, trudniejsza wymiana na większą

Rozdzielnica wolnostojąca

Duże szafy rozdzielcze stosowane w halach, zakładach przemysłowych lub jako rozdzielnice główne w dużych budynkach. W domach jednorodzinnych praktycznie niespotykane.

Wielkość rozdzielnicy - jak dobrać?

Wielkość rozdzielnicy określa się liczbą modułów. Jeden moduł to szerokość standardowego wyłącznika nadprądowego (17,5 mm). Rozdzielnice dostępne są w konfiguracjach:

Ile modułów potrzebujesz?

Prosta zasada: policz wszystkie aparaty, które musisz zmieścić, i dodaj 30% rezerwy.

Typowe wyposażenie rozdzielnicy dla domu 150 m²:

W tym przypadku rekomendowałbym rozdzielnicę 4x12 (48 modułów). Pełną listę obwodów, z której wynika ta liczba aparatów, rozpisujemy w artykule o instalacji elektrycznej w domu jednorodzinnym.

Wyposażenie rozdzielnicy

Wyłącznik główny

Pozwala odciąć zasilanie całej instalacji jednym ruchem. W razie awarii lub pożaru to pierwsza rzecz, którą należy wyłączyć.

Rozłącznik bezpiecznikowy

Główne zabezpieczenie instalacji, wymagane przez operatora sieci. Zawiera wkładki topikowe, które muszą być plombowane.

Ogranicznik przepięć (SPD)

Chroni instalację przed przepięciami atmosferycznymi i łączeniowymi. W regionie Dolnego Śląska, gdzie burze są częste (szczególnie w okolicach Jeleniej Góry w sezonie letnim), ogranicznik przepięć jest absolutnie niezbędny.

Wyłączniki różnicowoprądowe (RCD)

Chronią przed porażeniem prądem. Reagują na różnicę prądów w przewodach fazowych i neutralnym, która wskazuje na upływ prądu (np. przez ciało człowieka).

Wyłączniki nadprądowe (MCB)

Chronią przed przeciążeniem i zwarciem. Każdy obwód ma swój wyłącznik dobrany do przekroju przewodu.

Pełne wartości dla metod ułożenia (w tynku, w rurce, w ociepleniu) są w tabeli referencyjnej przekrój–zabezpieczenie.

Wyłączniki różnicowo-prądowe z członem nadprądowym (RCBO)

Łączą funkcje RCD i MCB w jednym aparacie. Droższe, ale oszczędzają miejsce i zapewniają selektywność - awaria w jednym obwodzie nie wyłącza innych.

Jeśli dom ma mieć zasilanie rezerwowe, w rozdzielnicy rezerwujemy też miejsce na przełącznik sieć–agregat (ręczny I-0-II albo automatyczny SZR), opisany w artykule o podłączeniu agregatu.

Schemat typowej rozdzielnicy domowej

Oto przykładowy schemat rozdzielnicy dla domu jednorodzinnego:

Rząd 1 (zasilanie i ochrona główna):

• Wyłącznik główny 63A/3P
• Rozłącznik bezpiecznikowy
• Ogranicznik przepięć B+C

Rząd 2 (ochrona różnicowoprądowa):

• RCD 40A/30mA - obwody łazienkowe i kuchenne
• RCD 40A/30mA - gniazdka parter
• RCD 40A/30mA - gniazdka piętro
• RCD 63A/100mA - oświetlenie

Rząd 3 (obwody parteru):

• B10A - oświetlenie salon
• B10A - oświetlenie kuchnia/jadalnia
• B10A - oświetlenie korytarz/wejście
• B16A - gniazdka salon
• B16A - gniazdka kuchnia blat
• B16A - piekarnik
• B16A 3P - płyta indukcyjna
• B16A - zmywarka
• B16A - lodówka
• B16A - gniazdka korytarz/garaż
• Rezerwa

Rząd 4 (obwody piętra i specjalne):

• B10A - oświetlenie piętro
• B10A - oświetlenie poddasze
• B16A - gniazdka pokoje
• B16A - gniazdka łazienka góra
• B16A - pralka
• B16A - suszarka
• B16A - bojler
• B16A 3P (lub C16A, jeśli wymaga tego DTR) - pompa ciepła
• B16A - klimatyzacja
• Rezerwa

Lokalizacja rozdzielnicy

Gdzie zamontować rozdzielnicę?

Optymalne miejsce to:

• Łatwo dostępne (nie za meblami, nie w ciasnym kącie)
• Suche i przewiewne
• W pobliżu wejścia głównego (szybki dostęp w razie awarii)
• Na wysokości umożliwiającej wygodną obsługę (oś środkowa 1,4-1,7 m)

Gdzie NIE montować rozdzielnicy?

• W łazience
• W pomieszczeniach wilgotnych bez odpowiedniej obudowy
• W garażu bez ogrzewania (kondensacja) - jeśli musi tam stanąć podrozdzielnica, to hermetyczna, jak opisujemy w artykule o instalacji elektrycznej w garażu
• Za drzwiami otwieranymi
• W miejscach narażonych na uszkodzenie mechaniczne

Rozdzielnica piętrowa

W domach wielokondygnacyjnych warto rozważyć rozdzielnicę piętrową (pomocniczą):

Zalety:

• Krótsze trasy przewodów
• Łatwiejsza obsługa (nie trzeba schodzić na parter)
• Większa selektywność zabezpieczeń

Wady:

• Dodatkowy koszt (ustalany indywidualnie)
• Konieczność przewodu zasilającego (5x6 lub 5x10 mm²)

Rozdzielnicę piętrową rekomenduje przy domach powyżej 200 m² lub gdy na piętrze jest wiele obwodów dedykowanych (np. łazienka z sauną, pokój z klimatyzacją).

Jakość rozdzielnic i aparatury

Producenci rozdzielnic

Na rynku dostępne są rozdzielnice różnej jakości:

Producenci aparatury

Aparaturę zabezpieczającą dobieraj od renomowanych producentów:

• Premium: ABB, Hager, Legrand, Schneider Electric
• Dobra jakość: Eaton, Siemens, ETI
• Ostrożnie: Nieznane marki z Azji

Montaż rozdzielnicy - na co zwrócić uwagę?

Przed montażem

1. Sprawdź wymiary wnęki (rozdzielnica podtynkowa)
2. Zaplanuj trasę przewodu zasilającego
3. Upewnij się, że masz wystarczającą rezerwę modułów
4. Przygotuj schemat rozmieszczenia aparatury

Podczas montażu

1. Zachowaj właściwą kolejność podłączania (od góry: zasilanie, RCD, MCB)
2. Dokręć wszystkie zaciski odpowiednim momentem
3. Oznacz każdy obwód (etykiety na drzwiczkach i przy aparatach)
4. Zastosuj odpowiednie przekroje przewodów wewnętrznych
5. Zachowaj przejrzystość - przewody prowadź estetycznie

Po montażu

1. Sprawdź dokręcenie wszystkich zacisków
2. Wykonaj pomiary (rezystancja izolacji, impedancja pętli zwarcia)
3. Przetestuj działanie każdego wyłącznika różnicowoprądowego
4. Sporządź dokumentację (schemat, opis obwodów)

Koszty rozdzielnicy

Całkowity koszt rozdzielnicy z wyposażeniem dla domu jednorodzinnego zależy od wielu czynników: wielkości obudowy, liczby i klasy aparatów zabezpieczających, producenta oraz zakresu prac montażowych. Skontaktuj się z elektrykiem po indywidualną wycenę dopasowaną do Twojego domu.

FAQ - Najczęściej zadawane pytania

Jak często należy sprawdzać rozdzielnicę?

Corocznie warto wizualnie sprawdzić stan rozdzielnicy - czy nie ma śladów przegrzania, czy wszystkie połączenia są stabilne. Co 5 lat rekomenduję profesjonalny przegląd z pomiarami. Wyłączniki różnicowoprądowe należy testować przyciskiem "TEST" raz w miesiącu.

Czy mogę sam wymienić bezpiecznik w rozdzielnicy?

Wymiana wyłącznika nadprądowego lub różnicowoprądowego wymaga odłączenia zasilania i podstawowej wiedzy elektrycznej. Jeśli nie masz pewności - zadzwoń do elektryka. Przy rozłączniku bezpiecznikowym (z wkładkami topikowymi) wymiana wkładki jest prosta, ale pamiętaj o właściwym doborze wartości.

Co zrobić gdy często "wyrzuca bezpieczniki"?

Częste wyłączanie zabezpieczeń to sygnał problemu. Możliwe przyczyny: przeciążenie obwodu (za dużo urządzeń), uszkodzenie urządzenia (zwarcie), wilgoć w instalacji (wyłącznik różnicowoprądowy), lub wadliwy aparat zabezpieczający. Nie zwiększaj wartości bezpiecznika - to niebezpieczne! Skontaktuj się z elektrykiem, który zdiagnozuje przyczynę.

Podsumowanie

Rozdzielnica elektryczna to najważniejszy element instalacji z punktu widzenia bezpieczeństwa. Nie warto na niej oszczędzać. Dobra rozdzielnica z aparaturą renomowanych producentów będzie służyć bezawaryjnie przez dziesiątki lat.

Jeśli w Twojej skrzynce wciąż siedzą bezpieczniki topikowe, brakuje ogranicznika przepięć albo wyłączników różnicowoprądowych — to sygnał, że modernizacja rozdzielnicy powinna wyprzedzić każdy inny remont w domu.
