Agregat prądotwórczy w domu: jak bezpiecznie podłączyć

Agregat zasila dom bezpiecznie tylko na dwa sposoby: albo wpinasz urządzenia bezpośrednio w jego gniazda, albo elektryk montuje w rozdzielnicy przełącznik sieć–agregat (ręczny I-0-II lub automatyczny SZR), który odcina dom od sieci, zanim poda napięcie z agregatu. Przewód z dwiema wtyczkami i agregat „w gniazdko” to nie skrót, tylko sposób na porażenie montera na linii albo spalenie agregatu w chwili, gdy wróci prąd. Poniżej opisujemy, jak taki układ wygląda w domu jednorodzinnym pod Bolesławcem, czego wymaga TAURON Dystrybucja i na co uważać przy kotle gazowym, pompie ciepła i fotowoltaice.

Najważniejsza zasada: agregat nigdy do gniazdka

Co sezon ktoś pyta nas o „ten kabel z dwiema wtyczkami”: jedna do agregatu, druga do gniazdka w garażu, i cały dom ma prąd. Taki układ zawodzi w czterech miejscach naraz. Druga wtyczka ma odsłonięte bolce pod napięciem z agregatu. Obwód gniazdkowy na 16 A nie jest przewidziany na to, żeby wpływał przez niego prąd dla całego domu. Układ przewodu neutralnego i ochronnego jest w takim połączeniu przypadkowy, więc różnicówka i kontrola płomienia kotła mogą nie zadziałać. I najgroźniejsze: jeśli wyłącznik główny zostanie załączony, napięcie z agregatu wychodzi poza dom.

Napięcie wsteczne, czyli monter na słupie

Przy awarii monterzy pogotowia energetycznego wyłączają linię i pracują przy niej jak przy odłączonej. Jeśli w którymś domu pracuje agregat wpięty w instalację bez odcięcia od sieci, jego 230 V trafia na transformator stacji od strony niskiego napięcia, a transformator działa w obie strony: po stronie średniego napięcia pojawia się kilkanaście tysięcy woltów na linii, którą ktoś uznał za martwą. Honda w instrukcjach swoich agregatów opisuje to wprost: złe połączenie grozi „śmiertelnym porażeniem pracowników elektrowni lub innych, którzy w czasie przerwy w zasilaniu będą pracować na sieci”. Działa to także w drugą stronę. Gdy sieć wróci, a agregat nadal podaje napięcie, dwa niezsynchronizowane źródła spotykają się na jednych przewodach i agregat, cytując tę samą instrukcję, „może eksplodować, zapalić się lub spowodować pożar instalacji elektrycznej budynku”.

Samo wyłączenie wyłącznika głównego przed uruchomieniem agregatu nie rozwiązuje problemu, bo polega na pamięci jednej osoby. Ktoś z domowników załącza go „bo nie było prądu” i układ jest otwarty na sieć. Dlatego norma i operator wymagają blokady, a nie procedury.

Dwa bezpieczne sposoby: urządzenia w agregat albo przełącznik sieć–agregat

Urządzenia wpięte bezpośrednio w agregat

Najprostszy wariant: agregat stoi na zewnątrz, a do jego gniazd idą przedłużacze do lodówki, kilku lamp i routera. Instalacja domu zostaje nietknięta, więc nie ma mowy o napięciu wstecznym. Ograniczenia są praktyczne: kocioł gazowy i pompy obiegowe są zwykle podłączone na stałe, więc trzeba je wcześniej wyposażyć w gniazdo i wtyczkę, a przedłużacze biegną przez uchylone okno. Na jedną wichurę w roku to wystarcza. Jeśli przerwy są dłuższe albo chodzi o ogrzewanie w mroźny tydzień, potrzebny jest przełącznik.

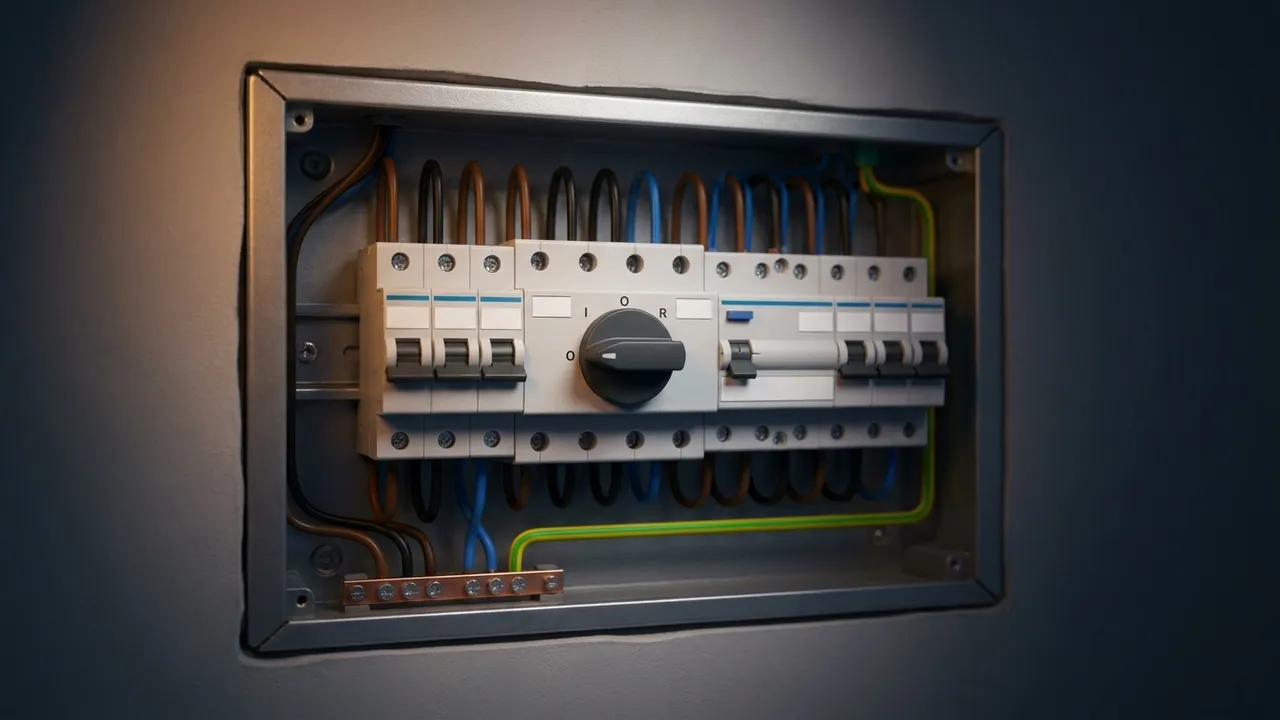

Przełącznik I-0-II w rozdzielnicy

Przełącznik sieć–agregat ma trzy położenia: I to zasilanie z sieci, 0 to dom odcięty od obu źródeł, II to zasilanie z agregatu. Istotna jest mechanika, a nie oznaczenia na pokrętle. Konstrukcja rozłącza jedno źródło, zanim załączy drugie, i nie pozwala połączyć sieci z agregatem nawet na ułamek sekundy. Norma PN-HD 60364-5-551 w punkcie 551.6 wymaga dla zespołu prądotwórczego pracującego jako źródło rezerwowe środków, które wykluczają pracę równoległą z siecią publiczną: blokady mechanicznej lub elektrycznej, systemu z jednym przenoszonym kluczem, przełącznika trójpołożeniowego rozłączającego przed załączeniem albo automatycznego przełącznika (SZR) z blokadą. Dwa oddzielne rozłączniki obok siebie, nawet opisane markerem, tego warunku nie spełniają.

Przełącznik montuje się za licznikiem, w rozdzielnicy głównej, zwykle tuż za rozłącznikiem głównym lub zamiast niego. TAURON uzasadnia to prosto: prąd z agregatu nie trafia wtedy do sieci, a licznik nie nalicza energii z agregatu. Prąd znamionowy przełącznika dobieramy do zabezpieczenia głównego instalacji. Jak zbudowana jest domowa rozdzielnica i gdzie w niej siedzi wyłącznik główny, opisujemy w artykule o rozdzielnicy elektrycznej.

Dwa czy cztery bieguny: przewód neutralny i stara instalacja TN-C

W domu z instalacją jednofazową przełącznik jest dwubiegunowy i przełącza fazę oraz przewód neutralny. W instalacji trójfazowej stosujemy przełącznik czterobiegunowy: trzy fazy plus N. Przewód ochronny PE nie jest przełączany nigdy. Przełączanie N ma znaczenie, bo przy zasilaniu z agregatu punkt neutralny prądnicy łączy się z przewodem ochronnym domu w jednym, ustalonym miejscu. Jeśli N zostaje połączony z siecią, a jednocześnie z PE po stronie agregatu, prąd roboczy znajduje drugą drogę przez ziemię i różnicówki zaczynają wyłączać się bez powodu. Prof. Edward Musiał, omawiając normę 5-551, pisze wprost, że przełączanie powinno być pełnobiegunowe, a w układzie trójfazowym potrzebny jest łącznik czterobiegunowy.

Przełącznik musi stać za punktem rozdziału przewodu PEN na PE i N, czyli w instalacji TN-C-S lub TN-S. W starych domach z instalacją TN-C, gdzie jeden przewód pełni rolę neutralnego i ochronnego, przewodu PEN nie wolno przerywać, więc czterobiegunowego przełączania nie da się wykonać poprawnie. Taki dom przed montażem przełącznika wymaga rozdziału PEN w rozdzielnicy głównej i sprawdzenia uziemienia, co i tak jest warunkiem poprawnej pracy różnicówek. Jak samemu wstępnie ocenić, czy instalacja ma uziemienie, piszemy w tekście o sprawdzaniu uziemienia.

Gniazdo wejściowe na elewacji i przewód

Agregat łączy się z przełącznikiem przez stałe gniazdo wejściowe, które TAURON nazywa „specjalnie dedykowanym i przygotowanym do tego celu gniazdem”. Na elewacji lub w garażu montujemy wtyk tablicowy CEE wg PN-EN 60309 (dla instalacji jednofazowej niebieski 3-stykowy, dla trójfazowej czerwony 5-stykowy, 16 A lub 32 A, co najmniej IP44), a przewód od agregatu kończy się po stronie domu gniazdem przenośnym z osłoniętymi stykami. Bolce na ścianie są martwe w położeniu I i 0, a pod napięciem jest tylko wnętrze gniazda na przewodzie. Odwrotny układ, czyli gniazdo w ścianie i przewód z dwiema wtyczkami, to opisany wyżej błąd. Wtyk na ścianie garażu wolnostojącego ma sens tylko wtedy, gdy przełącznik sieć–agregat stoi w jego podrozdzielnicy i agregat ma zasilać sam garaż; jak taki garaż zasila się z domu kablem ziemnym, opisujemy w artykule o instalacji elektrycznej w garażu.

Przewód ma być gumowy, typu H07RN-F, o przekroju dobranym do prądu gniazda i możliwie krótki. Izolacja PVC sztywnieje na mrozie i pęka przy zwijaniu, a uszkodzonego przewodu do agregatu nie naprawia się taśmą, tylko wymienia. Gniazd powyżej 16 A nie rozłącza się pod obciążeniem przez wyjęcie wtyczki: najpierw przełącznik do 0, potem odpinanie.

SZR, czyli automatyczne przełączanie: kiedy ma sens

Samoczynne załączanie rezerwy to sterownik, który mierzy napięcie sieci, po jej zaniku uruchamia agregat, czeka na ustabilizowanie napięcia i przestawia napędzany przełącznik na II. Po powrocie sieci przełącza z powrotem na I, a agregat po schłodzeniu wyłącza. Przerwa w zasilaniu domu trwa tyle, ile rozruch i stabilizacja agregatu, więc o UPS-ie dla komputera trzeba pomyśleć osobno. Automatyczne przełączniki mają własną normę wyrobu, PN-EN 60947-6-1, i także muszą mieć blokadę wykluczającą połączenie obu źródeł.

SZR wymaga agregatu z rozrusznikiem elektrycznym, akumulatorem i wejściem zdalnego startu; małe agregaty z linką takiej współpracy nie obsłużą. Ma sens tam, gdzie zanik prądu bez nadzoru robi szkody: pompa ciepła lub kocioł w domu, w którym nikogo nie ma w dzień, pompa głębinowa, przepompownia ścieków, osoby starsze lub zależne od sprzętu medycznego, stała praca zdalna. Dla domu, w którym ktoś jest i może wyjść do agregatu, zwykle wystarcza przełącznik ręczny.

Uziemienie i różnicówka przy zasilaniu z agregatu

Agregat solo a agregat podłączony do instalacji

W internecie trwa spór, czy agregat uziemiać, a wynika on z pomieszania dwóch trybów pracy. Mały agregat przenośny, do którego wpinasz przedłużacze, pracuje zwykle w układzie izolowanym: żaden przewód prądnicy nie jest połączony z ziemią, a ochronę zapewnia separacja. Instrukcje niektórych producentów (Honda przy EAT 7000) wprost nie zalecają uziemiania agregatu w takiej pracy, i nie jest to błąd.

Gdy agregat zasila instalację domu przez przełącznik, sytuacja się odwraca. Instalacja domu jest układem TN-S lub TN-C-S z różnicówkami i wyłącznikami nadprądowymi, które potrzebują pętli zwarcia przez PE. Punkt neutralny prądnicy musi być połączony z przewodem ochronnym domu, a całość z główną szyną wyrównawczą i uziomem budynku. Musiał zaznacza, że ochrona przez samoczynne wyłączenie nie może wtedy zależeć od uziemienia sieci, więc potrzebne jest lokalne uziemienie, którego rolę może pełnić uziom fundamentowy. Szpilka wbita obok agregatu, ale niepołączona z szyną wyrównawczą domu, tworzy osobny uziom i różnice potencjałów między obudowami zamiast je usuwać. Miejsce połączenia N–PE zależy od budowy prądnicy i od tego, czy agregat ma własną różnicówkę, dlatego ustala je elektryk, a nie instrukcja z forum.

Dlaczego RCD musi działać także na agregacie

Norma 5-551 w punkcie 551.4.2 wymaga, żeby ochrona przez wyłącznik różnicowoprądowy zachowała skuteczność przy każdej kombinacji źródeł zasilania. Ochrona uzupełniająca 30 mA dla gniazd do 32 A obowiązuje przy agregacie tak samo jak przy sieci. W praktyce po montażu przełącznika sprawdzamy miernikiem, czy różnicówki wyłączają przy zasilaniu z agregatu, bo przy złym układzie N–PE przycisk TEST zadziała, a przy rzeczywistym upływie wyłącznik nie. Jak działa i jak dobrać ten aparat, opisujemy w artykule o wyłączniku różnicowoprądowym. Typowe przyczyny „wybijania różnicówki na agregacie” to dwa połączenia N–PE w układzie, nieprzełączany przewód neutralny, różnicówka w agregacie w szeregu z różnicówką w domu oraz upływ odbiornika z grzałką.

Które obwody podłączyć: rozdzielnica obwodów rezerwowanych

Z agregatu nie zasilisz wszystkich urządzeń w domu. Są dwie architektury. W pierwszej przełącznik przełącza całą instalację, a domownik pilnuje, co włącza; to taniej, ale pierwszy czajnik włączony przy pracującej płycie indukcyjnej wyłącza agregat albo niszczy jego regulator. W drugiej wydzielamy w rozdzielnicy osobną szynę obwodów rezerwowanych i tylko ją przełączamy na agregat. Reszta domu po prostu zostaje bez prądu, a agregat nie może zostać przeciążony przez przypadek. Przy SZR drugi wariant jest praktycznie konieczny.

Czajnik, żelazko i mikrofalówka zostają w strefie decyzji domownika: TAURON wymienia je jako możliwe odbiorniki, ale każde z nich pobiera moc rzędu sporego agregatu, więc włącza się je pojedynczo.

Agregat jednofazowy w domu z instalacją trójfazową

Większość domów pod Bolesławcem ma przyłącze trójfazowe, a najpopularniejsze agregaty są jednofazowe. Odbiorniki trójfazowe (pompa ciepła 3F, hydrofor 3F, płyta na trzech fazach, ładowarka EV) z agregatu jednofazowego nie ruszą, a silnik zasilony na jednej fazie zamiast trzech może się uszkodzić. Rozsądny układ to przełącznik, który z agregatu 1F zasila wyłącznie wydzielone obwody jednofazowe, a odbiorniki trójfazowe pozostają odcięte. Alternatywą jest agregat trójfazowy, ale wtedy pojawia się asymetria: lodówka, kocioł i oświetlenie wiszą na jednej fazie, a ile mocy agregat daje na pojedynczej fazie, trzeba sprawdzić w jego instrukcji, bo nie jest to cała moc z tabliczki. Czym różni się instalacja jedno- i trójfazowa i jak dzieli się obwody między fazy, piszemy w artykule o instalacji trójfazowej.

Jak dobrać moc agregatu

Punkt wyjścia to suma mocy urządzeń, które mają pracować jednocześnie z szyny rezerwowanej, powiększona według TAURON-u o około 25 procent. Liczymy na moc ciągłą (znamionową) agregatu, nie na maksymalną, którą producent podaje dla chwilowego przeciążenia. Druga pułapka to jednostki: część tabliczek podaje moc w kVA, a odbiorniki w kW; to nie to samo i przy doborze porównujemy kW z kW, w razie wątpliwości z karty technicznej. Trzecia to rozruch silników. Sprężarka lodówki, pompa głębinowa czy hydrofor pobierają w chwili startu prąd kilkakrotnie większy niż w pracy, a agregat, który spokojnie ciągnie lodówkę, potrafi zgasnąć przy jej kolejnym starcie, jeśli w tym momencie pracuje pompa. Dlatego odbiornik z największym rozruchem załączamy jako pierwszy, przy nieobciążonym agregacie, a resztę stopniowo.

Kocioł gazowy: inwerter, AVR i błąd płomienia

Kocioł kondensacyjny pobiera niewiele, bo zasila tylko sterownik, wentylator i pompę, ale jest wrażliwy na jakość napięcia. Agregat z regulatorem AVR stabilizuje tylko wartość napięcia, a częstotliwość zależy od obrotów silnika, więc przy zmianie obciążenia napięcie i częstotliwość falują. Agregat inwerterowy prostuje prąd do stałego i odtwarza z niego sinusoidę 230 V/50 Hz niezależnie od obrotów; dla elektroniki kotła to zasilanie bliskie sieciowemu. Przy wyborze sprawdzamy w karcie agregatu parametr THD (zniekształcenia) i wymagania zasilania w instrukcji kotła.

Druga przyczyna błędu „brak płomienia” to kontrola jonizacyjna. Kocioł wykrywa płomień przez mikroskopijny prąd między elektrodą a masą palnika, a ten prąd potrzebuje odniesienia do przewodu ochronnego. Na agregacie pracującym w układzie izolowanym, z przedłużacza, tego odniesienia nie ma i kocioł gaśnie po kilku sekundach z błędem. Odwrócona wtyczka (zamiana L i N) daje w niektórych kotłach ten sam objaw. Po podłączeniu przez przełącznik z poprawnie wykonanym połączeniem N–PE problem zwykle znika. To jeszcze jeden argument za przełącznikiem zamiast przedłużacza. Obejść z forów, w rodzaju rezystora między N a PE, nie stosujemy i nie polecamy.

Pompa ciepła na agregacie

Przed zakupem agregatu pod pompę ciepła czytamy jej instrukcję: producent określa, czy dopuszcza zasilanie z agregatu i o jakiej mocy. Pompa z falownikiem startuje łagodnie, pompa typu on/off ma ciężki rozruch sprężarki i wymaga wyraźnie większego agregatu niż wynikałoby z mocy znamionowej. Pompa trójfazowa potrzebuje agregatu trójfazowego. Na czas pracy z agregatu grzałkę elektryczną (w domowych pompach typowo 3–9 kW) blokujemy w sterowniku albo wyłączamy jej zabezpieczenie, bo jej załączenie w mroźną noc przeciąża każdy rozsądnie dobrany agregat.

Fotowoltaika: dlaczego nie pomoże i jak nie zaszkodzić agregatowi

Falownik sieciowy (on-grid) przy zaniku napięcia sieci musi się wyłączyć; tak działa ochrona przed pracą wyspową wymagana przez PN-EN 50549-1 i kodeks sieci. Dom z fotowoltaiką bez magazynu w czasie awarii jest więc tak samo bez prądu jak sąsiad bez paneli. Gorzej, że falownik on-grid może potraktować napięcie z agregatu jak sieć, zsynchronizować się i zacząć oddawać do niego moc. Agregat nie jest na to przygotowany: częstotliwość ucieka, agregat się wyłącza albo zostaje uszkodzony. Przy projekcie przełącznika falownik musi więc zostać po stronie sieci (przed przełącznikiem) lub być blokowany w położeniu II. Inaczej jest z falownikiem hybrydowym z funkcją EPS lub backup: taki układ sam zasila wydzielone obwody z baterii i paneli po zaniku sieci, a niektóre modele mają wejście na agregat, który doładowuje magazyn. Czym różni się rezerwa z baterii od agregatu (cisza i szybkie przełączenie kontra wiele godzin pracy na paliwie), opisujemy w artykule o magazynie energii.

Czy trzeba zgłaszać agregat do TAURON-u?

Agregatu rezerwowego, który zasila dom przez przełącznik I-0-II, poradnik TAURON Dystrybucja dla domów jednorodzinnych nie każe zgłaszać. Opisana w nim procedura kończy się na montażu przełącznika za licznikiem przez osobę ze świadectwem kwalifikacyjnym; nie ma w niej formularza, uzgodnienia schematu ani odbioru przez operatora. Wynika to z techniki, a nie z przeoczenia. Wymagania operatora wobec agregatów sprowadzają się do dwóch zakazów: podawania napięcia na sieć i pracy równoległej z siecią. Przełącznik trójpołożeniowy za licznikiem wyklucza jedno i drugie konstrukcyjnie: w położeniu II dom jest odcięty od sieci, w położeniu I od agregatu, a położenie 0 nie pozwala zetknąć obu źródeł nawet na chwilę. Z punktu widzenia sieci dom z takim układem w czasie awarii niczym się nie różni od domu bez agregatu. To samo dotyczy SZR z blokadą, który norma PN-HD 60364-5-551 wymienia obok przełącznika ręcznego jako równorzędny środek wykluczający pracę równoległą.

Zgłoszenie, warunki przyłączenia i umowa dotyczą innej kategorii urządzeń: jednostek wytwórczych przyłączonych do sieci, czyli pracujących z nią równolegle, jak falownik fotowoltaiczny. Dla nich Instrukcja Ruchu i Eksploatacji Sieci Dystrybucyjnej TAURON Dystrybucja (tekst ujednolicony obowiązujący od 5 października 2026 r.) przewiduje warunki przyłączenia, a broszura operatora dla agregatów zakazuje pracy równoległej „bez odrębnej umowy”. Agregat, który miałby synchronizować się z siecią i pracować razem z nią, przechodzi tę ścieżkę jak każde inne źródło. W domu jednorodzinnym taki układ nie ma zastosowania: wymaga automatyki synchronizacji, której przenośne i małe stacjonarne agregaty nie mają, a rezerwa zasilania działa w pełni bez niej.

Dokumentem opisującym układ po stronie domu jest schemat jednokreskowy rozdzielnicy z przełącznikiem, gniazdem wejściowym, szyną obwodów rezerwowanych i miejscem połączenia N–PE. Elektryk sporządza go przy montażu i zostaje on w dokumentacji domu razem z protokołem pomiarów; to z niego wynika, że agregat jest odcięty od sieci.

Bezpieczna obsługa krok po kroku

Kolejność z poradnika TAURON-u, którą przy odbiorze naklejamy przy rozdzielnicy. Przełączenie na agregat:

1. Wyłącz urządzenia, które mają być zasilane, albo ich zabezpieczenia.
2. Przestaw przełącznik w położenie 0.
3. Obejrzyj przewód od agregatu: izolacja, wtyczka, gniazdo. Uszkodzony wymień, nie naprawiaj.
4. Podłącz przewód do gniazda wejściowego na budynku i do agregatu.
5. Sprawdź poziom paliwa i oleju. Tankuje się tylko wyłączony i ostygnięty agregat.
6. Uruchom agregat bez obciążenia i odczekaj, aż obroty się ustabilizują.
7. Przestaw przełącznik w położenie II.
8. Włączaj odbiorniki stopniowo, zaczynając od tego z największym rozruchem.

Powrót na sieć: wyłącz odbiorniki, przełącznik na 0, wyłącz agregat, przełącznik na I. Nigdy odwrotnie. Wyłączanie agregatu pod obciążeniem, jak zaznacza Honda, najczęściej kończy się uszkodzeniem jego regulatora napięcia, a bywa, że i zasilanych urządzeń. W trakcie pracy pilnujemy paliwa, nie zostawiamy agregatu bez nadzoru na noc i trzymamy przewody z dala od gorącego tłumika. Poza sezonem uruchamiamy go co jakiś czas testowo, żeby w styczniu nie odkryć rozładowanego akumulatora.

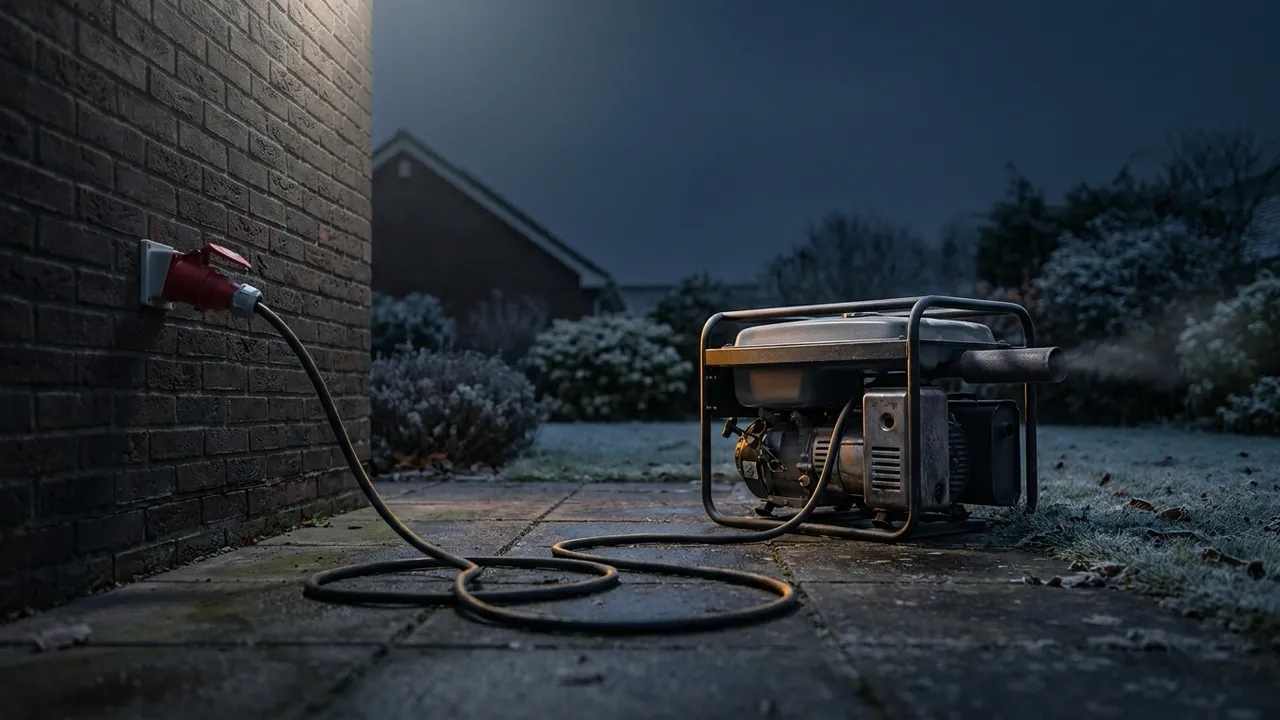

Gdzie postawić agregat: czad nie ostrzega

Agregat pracuje wyłącznie na zewnątrz: na stabilnym, suchym podłożu, z dala od okien i drzwi, osłonięty od deszczu lekkim zadaszeniem, ale nie zabudowany szczelnie. Nigdy w garażu, piwnicy, kotłowni ani „tylko na chwilę” w uchylonej bramie. Spaliny zawierają tlenek węgla, który jest bezbarwny i bezwonny, a kilka godzin pracy silnika w zamkniętym pomieszczeniu wystarcza, żeby stężenie stało się śmiertelne. Prasa co zimę opisuje przypadki zaczadzenia przy agregacie postawionym w garażu lub remontowanym lokalu.

Skalę problemu z czadem w ogóle pokazują dane Państwowej Straży Pożarnej: w sezonie grzewczym 2024/2025 (od 1 października do 30 marca) strażacy odnotowali 2527 interwencji związanych z tlenkiem węgla, 1083 osoby poszkodowane i 42 ofiary śmiertelne. To statystyka wszystkich źródeł czadu, głównie pieców i podgrzewaczy; osobnych danych o agregatach PSP nie publikuje. Wniosek dla domu z agregatem jest ten sam co w kampanii „Czujka na straży”: czujnik tlenku węgla w pomieszczeniach od strony, po której stoi agregat, kosztuje mniej niż jedna wizyta pogotowia. Paliwo przechowujemy w dopuszczonych kanistrach, z dala od kotła i źródeł ciepła.

Kto może wykonać podłączenie i jakie dokumenty dostaniesz

Montaż przełącznika, gniazda wejściowego, rozdział obwodów i pomiary to „eksploatacja” w rozumieniu § 4 rozporządzenia Ministra Klimatu i Środowiska z 1 lipca 2022 r. w sprawie kwalifikacji (Dz.U. 2022 poz. 1392): obejmuje ona montaż, demontaż, naprawę i czynności kontrolno-pomiarowe. Wymagane jest świadectwo kwalifikacyjne grupy 1 w zakresie urządzeń i instalacji do 1 kV, a do pomiarów dodatkowo zakres kontrolno-pomiarowy. To samo rozporządzenie w § 5 pozwala obsługiwać bez świadectwa urządzenia do 1 kV i do 20 kW, jeśli dokumentacja określa zasady obsługi. Domownik może więc przełączać przełącznik i uruchamiać agregat według instrukcji, ale przełącznika nie montuje. TAURON pisze to samo: „montaż przełącznika musi zrealizować osoba posiadająca odpowiednie świadectwo kwalifikacyjne”.

Po montażu klient dostaje u nas trzy rzeczy. Schemat jednokreskowy rozdzielnicy z zaznaczonym przełącznikiem, gniazdem wejściowym, szyną obwodów rezerwowanych i miejscem połączenia N–PE. Protokół pomiarów według PN-HD 60364-6: ciągłość PE i połączeń wyrównawczych, rezystancja izolacji, impedancja pętli zwarcia, test różnicówek, a dodatkowo sprawdzenie ochrony przy zasilaniu z agregatu, kolejności faz przy agregacie trójfazowym i działania blokady w położeniu 0. Co obejmuje taki protokół i jak czytać wyniki, piszemy w artykule o pomiarach elektrycznych. Trzecia rzecz to instrukcja przełączania przy rozdzielnicy. Potem obowiązuje zwykły rytm: przegląd instalacji co 5 lat, test różnicówek przyciskiem i próbny rozruch agregatu.

Najczęstsze błędy, które widujemy

• „Przełącznik” zrobiony z dwóch wyłączników nadprądowych albo rozłączników bez blokady.
• Przełącznik trójbiegunowy w instalacji trójfazowej, z nieprzełączanym N, i różnicówki wyłączające się bez przyczyny.
• Przełącznik wpięty przed licznikiem.
• Agregat uziemiony szpilką, ale niepołączony z szyną wyrównawczą domu.
• Agregat jednofazowy na instalację trójfazową z pompą ciepła 3F.
• Falownik fotowoltaiczny on-grid pozostawiony po stronie agregatu.
• Uruchamianie i wyłączanie agregatu z włączonymi odbiornikami.
• Agregat w garażu przy uchylonej bramie i kanister z benzyną obok kotła.

FAQ - Najczęściej zadawane pytania

Czy można podłączyć agregat do gniazdka w domu?

Nie. TAURON Dystrybucja i producenci agregatów zakazują tego wprost. Przewód z dwiema wtyczkami ma odsłonięte bolce pod napięciem, przeciąża jeden obwód gniazdkowy i przy załączonym wyłączniku głównym wypuszcza napięcie z agregatu na sieć, gdzie pracują monterzy. Bezpieczne są tylko dwa warianty: urządzenia wpięte bezpośrednio w agregat albo przełącznik sieć–agregat w rozdzielnicy.

Czy trzeba zgłaszać agregat do zakładu energetycznego?

Agregatu pracującego przez przełącznik I-0-II lub SZR z blokadą poradnik TAURON Dystrybucja dla domów jednorodzinnych nie każe zgłaszać: procedura kończy się na montażu przełącznika za licznikiem przez elektryka ze świadectwem kwalifikacyjnym. Przełącznik konstrukcyjnie wyklucza podawanie napięcia na sieć i pracę równoległą, czyli to, czego operator zakazuje. Zgłoszenie, warunki przyłączenia i umowa dotyczą źródeł pracujących równolegle z siecią, jak fotowoltaika; dla agregatu taka praca bez odrębnej umowy jest zakazana.

Czy przełącznik sieć–agregat musi być czterobiegunowy?

W instalacji trójfazowej tak: przełącza trzy fazy i przewód neutralny, a przewód ochronny PE pozostaje nieprzerwany. W instalacji jednofazowej wystarczy przełącznik dwubiegunowy (L i N). Przełączanie N zapewnia jeden punkt połączenia N–PE przy pracy z agregatu, bez którego różnicówki wyłączają się bez powodu albo wcale.

Dlaczego kocioł gazowy nie działa na agregacie?

Zwykle z dwóch powodów. Kontrola płomienia (jonizacja) potrzebuje odniesienia do przewodu ochronnego, którego nie ma, gdy kocioł wisi na przedłużaczu z agregatu pracującego w układzie izolowanym; kocioł gaśnie z błędem braku płomienia. Druga przyczyna to niestabilne napięcie i częstotliwość z agregatu z prostym AVR. Pomaga podłączenie przez przełącznik z poprawnym połączeniem N–PE i agregat inwerterowy albo z dobrą sinusoidą.

Czy agregat trzeba uziemić?

To zależy od sposobu pracy. Mały agregat, do którego wpinasz przedłużacze, pracuje zwykle w układzie izolowanym i część producentów wprost nie zaleca jego uziemiania. Agregat zasilający instalację domu przez przełącznik musi mieć punkt neutralny połączony z przewodem ochronnym i szyną wyrównawczą budynku, żeby działały różnicówki i wyłączniki nadprądowe. Miejsce i sposób tego połączenia ustala elektryk przy projekcie i potwierdza pomiarem.

---
