Instalacja elektryczna w garażu i zasilanie wolnostojącego

Garaż w bryle domu zasila się jak każde inne pomieszczenie: osobne obwody z rozdzielnicy głównej i osprzęt o wyższym IP. Garaż wolnostojący to inna robota: kabel ziemny YKY 70 cm pod ziemią, własna podrozdzielnica z wyłącznikiem różnicowoprądowym, decyzja o uziomie i o tym, gdzie rozdzielić PEN. Poniżej obie sytuacje tak, jak je wykonujemy na Dolnym Śląsku, z przekrojami i zabezpieczeniami dla typowych obwodów oraz tym, co przygotować pod wallbox.

Garaż przy domu a garaż wolnostojący: dwie różne instalacje

W garażu w bryle domu obwody wychodzą z rozdzielnicy głównej, w której już jest wyłącznik różnicowoprądowy, ogranicznik przepięć i szyna PE połączona z uziomem budynku. Dokładamy dwa albo trzy obwody i pilnujemy osprzętu. Garaż wolnostojący dostaje jeden kabel i od tego momentu zachowuje się jak mały, osobny budynek: ma swoją rozdzielnicę, swoje zabezpieczenia różnicowoprądowe, zwykle własny uziom. Zasilanie z domu musi być tak zabezpieczone, żeby zwarcie w garażu nie wyłączało prądu w kuchni, a pętla zwarcia na końcu 40 m kabla nadal gwarantowała zadziałanie wyłącznika.

Zasilanie garażu wolnostojącego krok po kroku

Jaki kabel i jaki przekrój

Do ziemi idzie kabel, nie przewód: YKY (miedź, izolacja i powłoka PVC) albo YKXS (izolacja z polietylenu usieciowanego, lepiej znosi wyższą temperaturę żyły). YDY w ziemi nie ma czego szukać, nawet w rurze, bo jego powłoka nie jest przewidziana do stałej wilgoci. Aluminiowy YAKY ma sens przy dużych przekrojach i długich trasach; do garażu układamy miedź.

Przekrój dobieramy według trzech warunków, które opisujemy w artykule o doborze przekroju przewodu: obciążalność kabla większa od prądu zabezpieczenia w domu, spadek napięcia na całej trasie w granicach kilku procent i impedancja pętli zwarcia na końcu kabla, która pozwoli wyłącznikowi zadziałać. Przy garażu decydują dwa ostatnie, bo kabel w ziemi chłodzi się dobrze.

Przykład, który liczymy najczęściej: garaż z warsztatem i miejscem na wallbox 11 kW, 30 m od domu, zasilanie trójfazowe zabezpieczone w rozdzielnicy głównej wyłącznikiem B25 3P. Kabel YKY 5x6 mm² przy pełnym obciążeniu 25 A daje spadek napięcia około 1% (5x4 mm² około 1,4%), a sam kabel dokłada do pętli zwarcia około 0,18 Ω. Obciążalność 6 mm² miedzi w ziemi jest z zapasem wyższa od 25 A. Przy 50 m ten sam kabel ma spadek około 1,6%. Dla samego oświetlenia i dwóch gniazd wystarczyłoby mniej, ale i tak kładziemy minimum 5x6 mm², bo rozkopania trawnika drugi raz pod wallbox klienci żałują najbardziej. Kabel pięciożyłowy układamy nawet wtedy, gdy garaż na początku ma być zasilany jednofazowo; przejście na trzy fazy to wtedy zmiana zabezpieczenia w domu.

YKY 5x10 mm² wybieramy w dwóch sytuacjach: gdy garaż stoi dalej niż ok. 60–70 m od domu i przy 5x6 spadek napięcia oraz pętla zwarcia robią się graniczne, albo gdy od razu planowana jest ładowarka 22 kW obok warsztatu (wtedy linię do garażu zabezpiecza się wyżej niż B25 i trzeba sprawdzić, czy pozwala na to moc przyłączeniowa domu). Obliczenie dla garażu 40 m od domu z linią B32 3P pokazujemy w artykule o przekrojach, w przykładach na końcu.

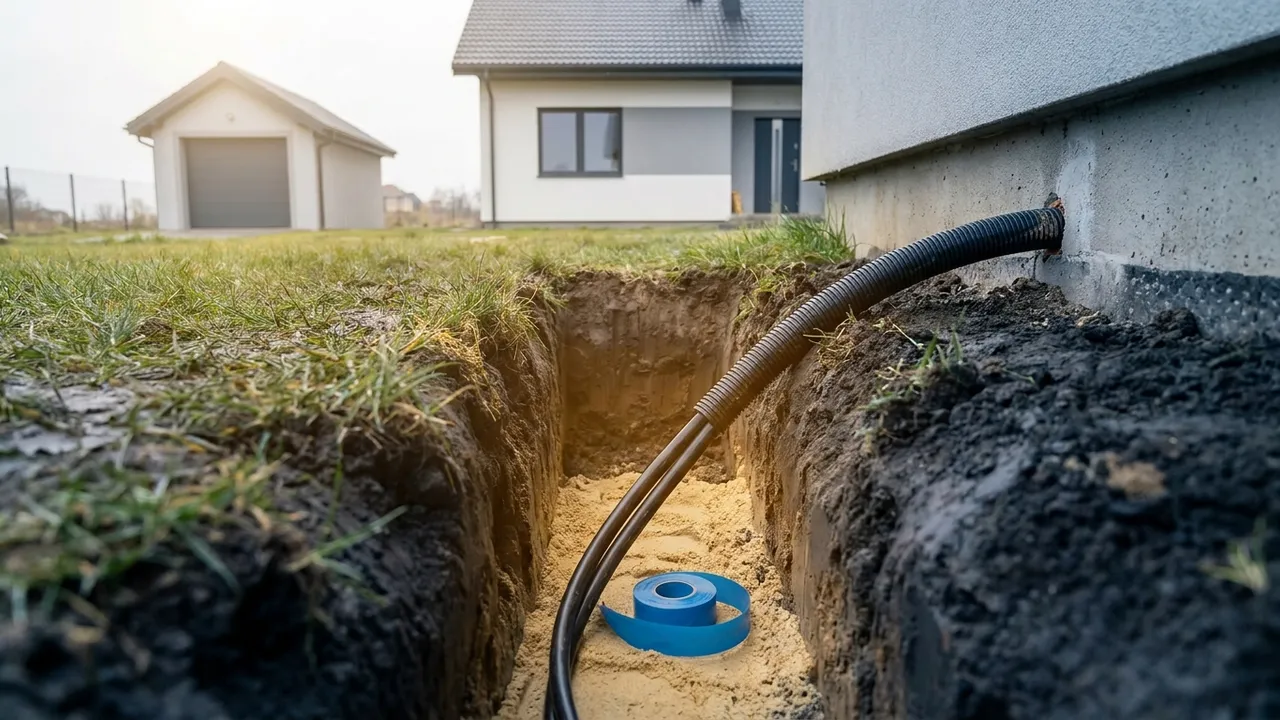

Wykop: głębokość, piasek, folia, rura pod podjazdem

Norma N SEP-E-004 wymaga, żeby kabel do 1 kV poza użytkami rolnymi leżał co najmniej 70 cm pod powierzchnią (od górnej powierzchni kabla), więc rów kopie się około 80 cm. Na dnie 10 cm piasku, na nim kabel w lekkich falach (zapas na osiadanie gruntu), potem kolejne 10 cm piasku, warstwa ziemi rodzimej i niebieska folia ostrzegawcza co najmniej 25 cm nad kablem. Niebieska oznacza kabel do 1 kV, czerwona linie wyższych napięć. Na użytkach rolnych głębokość rośnie do 90 cm.

Pod podjazdem i wszędzie tam, gdzie będzie jeździł samochód, kabel wchodzi w rurę osłonową (karbowaną dwuścienną lub gładką), a głębokość ustala projekt; pod drogami norma wymaga rur ochronnych i większej głębokości. W praktyce kładziemy rurę dwuścienną karbowaną (typu DVK, popularnie „arot” od nazwy producenta) o średnicy 50–75 mm na całej trasie, nie tylko pod podjazdem. Norma tego nie wymaga, ale kabel w rurze da się wyciągnąć i wymienić na grubszy bez rozkopywania ogrodu, a rura chroni go przed szpadlem i korzeniami. Do rury od razu wciągamy pilota (linkę lub drut), a jeśli przewidziana jest kamera, domofon przy furtce albo sterowanie bramą wjazdową, obok kładziemy drugą, cieńszą rurę na kable niskoprądowe. Folia ostrzegawcza idzie nad rurą tak samo jak nad gołym kablem. Rurę zostawiamy z zapasem wystającym poza krawędź nawierzchni. Przejście przez ścianę fundamentową robimy przepustem ze spadkiem na zewnątrz i uszczelnieniem, a w garażu kabel wychodzi nad posadzką w rurze, nie luzem.

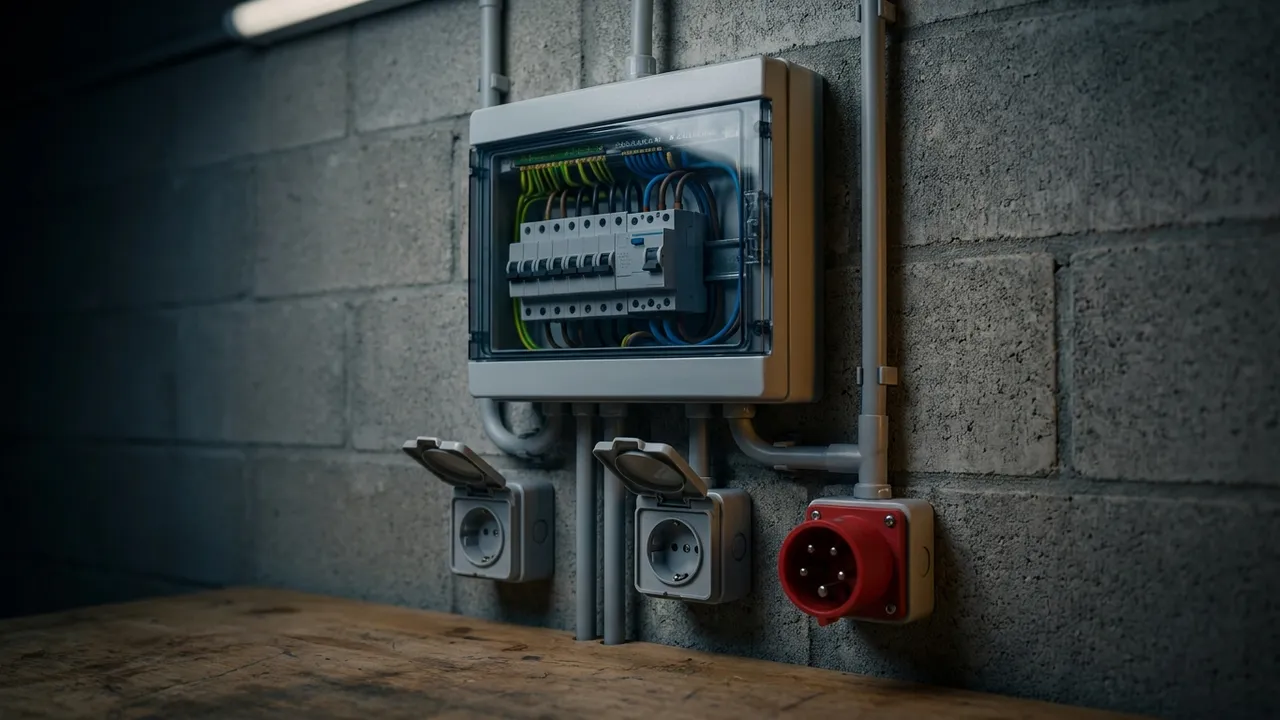

Podrozdzielnica w garażu

W garażu wieszamy rozdzielnicę natynkową, hermetyczną (IP65, dławiki od dołu), bo w nieogrzewanym pomieszczeniu zimą para z mokrego auta skrapla się na wszystkim, co chłodne. W środku, od strony zasilania: rozłącznik izolacyjny jako wyłącznik główny garażu, ogranicznik przepięć typu 2 (kabel w ziemi jest anteną dla przepięć, a garaż stoi z dala od ochronnika w domu), wyłącznik różnicowoprądowy 30 mA typu A i wyłączniki nadprądowe obwodów.

Najczęstszy błąd, który poprawiamy: kabel do garażu podpięty w domu za wyłącznikiem różnicowoprądowym 30 mA, a w garażu drugi taki sam. Przy upływie w garażu zadziała ten w domu albo oba i trzeba iść do domu włączyć prąd. Kabel zasilający garaż wyprowadzamy z rozdzielnicy głównej sprzed różnicówek domowych, tylko przez wyłącznik nadprądowy; jeśli ktoś chce mieć ochronę różnicową także na samym kablu, dajemy tam wyłącznik selektywny typu S (100 lub 300 mA), który ma opóźnienie i przepuści pierwszeństwo tym 30 mA w garażu.

Uziemienie i rozdział PEN

Odpowiedź zależy od tego, co wychodzi z domu. Jeśli rozdzielnica główna pracuje już w układzie TN-S (osobne N i PE, rozdział PEN zrobiony w złączu lub w rozdzielnicy głównej), a do garażu idzie kabel pięciożyłowy, w garażu nie rozdziela się niczego: żyła PE ląduje na szynie PE, N na szynie N i obie szyny są od siebie odizolowane. Tak wygląda zdecydowana większość domów.

Zasilanie czterożyłowe z PEN (TN-C do garażu) jest dopuszczalne, ale PN-HD 60364-5-54 wymaga dla przewodu PEN przekroju co najmniej 10 mm² Cu (16 mm² Al), a punkt rozdziału w rozdzielnicy garażu trzeba uziemić. Droższy kabel i obowiązkowy uziom, więc przy nowych trasach nie ma to sensu.

Uziom przy garażu wykonujemy niezależnie od układu: pręt pogrążany lub bednarka ocynkowana połączona z szyną PE podrozdzielnicy. W TN-S nie jest warunkiem ochrony przeciwporażeniowej, ale daje ogranicznikowi przepięć krótką drogę do ziemi i wyrównuje potencjały metalowej bramy i konstrukcji. W sieciach TT, spotykanych jeszcze na wsiach Dolnego Śląska, uziom jest obowiązkowy, bo tam wyłącznik różnicowoprądowy działa wyłącznie z własnym uziomem. Który układ masz u siebie, ustala pomiar i oględziny złącza; jak sprawdzić, czy instalacja jest uziemiona, opisujemy osobno.

Obwody w garażu: ile i jakich

Minimum w każdym garażu to osobny obwód oświetlenia, osobny obwód gniazd i zasilanie napędu bramy. Garaż-warsztat dokłada gniazda przy blacie, gniazdo 400 V i rezerwę pod wallbox. Przekroje i zabezpieczenia są spójne z tabelą w artykule o przekrojach i z poradnikiem o ładowarkach.

Wszystkie obwody gniazd i oświetlenia w garażu prowadzimy przez wyłącznik różnicowoprądowy 30 mA; to ochrona uzupełniająca z PN-HD 60364-4-41 dla gniazd używanych przez osoby bez kwalifikacji, a w garażu dochodzi mokra posadzka i narzędzia ręczne. Osobny obwód bramy nie jest wymogiem normy, ale u nas jest standardem: zadziałanie zabezpieczenia oświetlenia nie powinno zamykać komuś auta w środku.

Gniazdo 400 V zakładamy tylko pod konkretne urządzenie. Większość spawarek inwertorowych do 200 A pracuje z gniazda 230 V 16 A; gniazdo 16 A 5P jest potrzebne do spawarek transformatorowych, kompresorów tłokowych większej mocy i pilarek z silnikiem trójfazowym. Gniazdo 32 A 5P w domowym garażu to rzadkość.

Charakterystykę wyłącznika dla gniazda 400 V dobieramy do tego, co będzie z niego zasilane. Kompresor tłokowy startujący pod ciśnieniem w zbiorniku albo pilarka z silnikiem trójfazowym potrafią przy rozruchu pobrać 6–8-krotność prądu znamionowego i wyłącznik B16 zadziała od samego włączenia. Wtedy montujemy C16 3P. Warunek jest jeden: impedancja pętli zwarcia na tym gnieździe musi być na tyle mała, żeby C16 zadziałał w wymaganym czasie (dla C16 to 1,44 Ω zamiast 2,88 Ω dla B16), a na końcu 40 m kabla przy słabej sieci wiejskiej bywa z tym ciasno. Dlatego decyzję o C podejmujemy po pomiarze, a wartości graniczne zebraliśmy w artykule o przekroju przewodów.

Agregat prądotwórczy w garażu może tylko stać na przechowanie, nigdy pracować, bo spaliny w zamkniętym pomieszczeniu to czad; do instalacji domu podłącza się go wyłącznie przez przełącznik sieć–agregat, co opisujemy w artykule o agregacie.

Gniazda i osprzęt: IP, wysokość, garaż bez ogrzewania

W zamkniętym garażu wystarczy osprzęt IP44 (ochrona przed bryzgami) z klapką. IP65 (pyłoszczelny, odporny na strugę wody) stosujemy na zewnątrz, w wiatach i tam, gdzie klient myje auto w środku. Gniazda hermetyczne natynkowe są wytrzymalsze mechanicznie niż podtynkowe, a w garażu wtyczki wyrywa się częściej niż w salonie.

Wysokości gniazd w garażu norma nie narzuca, ale 30 cm nad posadzką, jak w pokojach, jest złym pomysłem: opary paliwa są cięższe od powietrza i zbierają się przy podłodze, z auta kapie woda ze śniegiem, a składowane rzeczy stoją pod ścianą. Montujemy gniazda nie niżej niż 1 m nad posadzką, przy blacie warsztatowym 10–15 cm nad jego powierzchnią, z dala od miejsca na kanistry i rozpuszczalniki.

W garażu nieogrzewanym przewody prowadzimy natynkowo w rurkach lub korytkach, z puszkami hermetycznymi; dławiki i wprowadzenia zawsze od dołu, bo kondensacja zimą oznacza wodę wewnątrz puszek. Przy bramie segmentowej oprawy i trasy przewodów omijają tor prowadnic i strefę, w której skrzydło chowa się pod sufitem.

Oświetlenie garażu

Źródłem światła są oprawy LED hermetyczne IP65 w obudowie poliwęglanowej, montowane na suficie poza torem bramy. Świetlówek liniowych nie ma już sensu projektować, zostały wycofane z rynku UE. Dla orientacji: PN-EN 12464-1 wymaga na pasach ruchu parkingów krytych 75 lx i przy takim poziomie komfortowo się parkuje. Nad stołem warsztatowym potrzeba kilkukrotnie więcej, więc tam dajemy osobną oprawę z własnym łącznikiem zamiast podnosić moc całego oświetlenia.

Czujnik ruchu w garażu to wygoda pod warunkiem łącznika z pozycją stałego załączenia. Bez niej światło gaśnie, gdy ktoś kilka minut stoi nieruchomo pod podnośnikiem.

Brama automatyczna: co przygotować na etapie budowy

Napęd bramy segmentowej lub uchylnej zasila się z gniazda 230 V pod sufitem, zwykle 3–4 m od nadproża w osi bramy, tak żeby wtyczka napędu sięgnęła bez przedłużacza. Moc napędów w garażach jednorodzinnych to ułamek kilowata, więc 3x1,5 mm² z B10 wystarcza z zapasem; konkretną wartość sprawdza się w karcie napędu.

Ważniejsze są przewody sterujące, o których na budowie zapomina się najczęściej: rurka od napędu do obu stron ościeża na fotokomórki (przewód sygnałowy, np. YTDY 4x0,5), rurka do przycisku lub klawiatury kodowej przy wejściu i rurka do lampy ostrzegawczej, jeśli brama wychodzi na chodnik. Napęd podłączany na stałe zamiast na wtyczkę wymaga rozłącznika w zasięgu ręki.

Przygotowanie pod wallbox

Nawet jeśli samochód elektryczny jest planem na później, zostawiamy pod niego rurę osłonową 25–32 mm od podrozdzielnicy do miejsca montażu, wolne 4–6 modułów w rozdzielnicy i rezerwę w przekroju kabla zasilającego garaż. Wallbox 11 kW to 16 A na fazę, więc do 25 m wystarcza przewód 5x2,5 mm² z wyłącznikiem B16 3P, dłuższe trasy wymagają 5x4 mm². Wariant 5x6 mm² z B32 3P dotyczy wyłącznie ładowarek 22 kW, a te mają sens tylko wtedy, gdy auto ładuje się z taką mocą i przyłącze domu na to pozwala.

Ochrona różnicowoprądowa ładowarki nie zależy od jej mocy. Każdy punkt ładowania ma mieć własny wyłącznik różnicowoprądowy co najmniej typu A, 30 mA, a dodatkowo musi być wykrywany prąd stały powyżej 6 mA, który mógłby oślepić ten wyłącznik: robi to moduł RDC-DD wbudowany w większość wallboxów albo zewnętrzny wyłącznik typu B. Przed zakupem ładowarki sprawdza się w jej karcie, czy ma detekcję 6 mA DC, bo od tego zależy, co trafi do rozdzielnicy. Dobór mocy, ocenę przyłącza, zgłoszenie do operatora i montaż opisujemy w artykule o ładowarce samochodu elektrycznego w domu.

Pomiary i odbiór

Garaż wolnostojący mierzy się jak oddzielny obiekt. Po ułożeniu kabla, a przed zasypaniem, sprawdzamy rezystancję izolacji i ciągłość żył, żeby uszkodzenie powłoki znaleźć, póki wykop jest otwarty. Po montażu rozdzielnicy wykonujemy pomiary odbiorcze: impedancję pętli zwarcia na najdalszym gnieździe i na gnieździe 400 V, czas i prąd zadziałania każdego wyłącznika różnicowoprądowego, rezystancję uziomu, jeśli został wykonany. Protokół z pomiarów dostajesz razem z działającym światłem; przy ładowarce jest też załącznikiem do zgłoszenia u operatora.

FAQ - Najczęściej zadawane pytania

Czy mogę zasilić garaż wolnostojący przedłużaczem z domu?

Na dzień prac, nie na stałe. Przedłużacz na trawniku nie ma ochrony przed uszkodzeniem, jego gniazdo nie jest hermetyczne, a kompresor czy spawarka przez kilka godzin grzeją złącza. Prąd w garażu na stałe to kabel ziemny YKY ułożony zgodnie z N SEP-E-004 i podrozdzielnica z własnym wyłącznikiem różnicowoprądowym.

Jaki kabel do garażu 30 m od domu?

Dla garażu z warsztatem i miejscem na wallbox 11 kW układamy YKY 5x6 mm², zabezpieczony w domu wyłącznikiem B25 3P: spadek napięcia przy pełnym obciążeniu to około 1%, a kabel zostawia rezerwę. Dla samego oświetlenia i gniazd mniejszy przekrój by wystarczył, ale drugi raz nikt nie chce kopać. Dobór potwierdza pomiar pętli zwarcia po wykonaniu.

Czy garaż wolnostojący musi mieć własny uziom?

W układzie TN-S zasilanym kablem pięciożyłowym uziom lokalny nie jest warunkiem ochrony przeciwporażeniowej, bo PE przychodzi z domu. Zalecamy go ze względu na ogranicznik przepięć i wyrównanie potencjałów bramy i konstrukcji. Przy zasilaniu czterożyłowym z rozdziałem PEN w garażu oraz w sieci TT uziom jest obowiązkowy.

Czy do spawarki potrzebuję gniazda 400 V?

Inwertory do około 200 A pracują z gniazda 230 V 16 A, najlepiej na osobnym obwodzie 3x2,5 mm². Spawarki transformatorowe i inwertory większej mocy wymagają gniazda 16 A 5P na obwodzie 5x2,5 mm² z B16 3P. Jeśli warsztat ma się rozwijać, gniazdo 400 V lepiej przewidzieć od razu, póki ściany są otwarte.
