Płyta indukcyjna: 1 czy 3 fazy, jaki przewód i bezpiecznik

Płytę indukcyjną 7,2–7,4 kW można zasilić z jednej fazy, z dwóch albo z trzech i każdy z tych wariantów producent przewiduje w instrukcji. Z jednej fazy potrzebny jest obwód 32 A na przewodzie 3x6 mm², z dwóch lub trzech wystarczy 5x2,5 mm² z wyłącznikiem B16 na każdą fazę, przy czym w typowej płycie 60 cm trzecia faza i tak zostaje nieobciążona. Jeśli obwód albo przyłącze są za słabe, płytę ogranicza się w ustawieniach do mocy, którą instalacja udźwignie. Podłącza ją osoba z uprawnieniami, według schematu z instrukcji konkretnego modelu, bo pomyłka na kostce kończy się uszkodzeniem elektroniki i utratą gwarancji.

Najpierw tabliczka i instrukcja: co płyta przewiduje

Zanim ktokolwiek policzy przekrój, trzeba zajrzeć do instrukcji montażu i znaleźć tabelę połączeń. Na tabliczce znamionowej na spodzie płyty jest napis w rodzaju „230/400 V 3N~” albo „220–240 V / 400 V 2N~” oraz moc przyłączeniowa, dla płyty 60 cm z czterema polami zwykle 7,2–7,4 kW. To suma wszystkich pól na najwyższym stopniu z boosterem. W kuchni osiąga się ją rzadko, ale obwód liczy się właśnie dla niej.

Warianty 1N, 2N, 3N i 2x1N

Oznaczenia ze schematu dla płyty 7,4 kW czyta się tak:

Wariant 2x1N spotyka się m.in. u Samsunga („2x1N~”) i Gorenje („2-2N”): płyta zachowuje się jak dwa urządzenia 230 V po 3,7 kW, każde na własnym L i N. Przydaje się tam, gdzie w ścianie leżą już dwa przewody 3x2,5, na przykład po starej kuchence i osobnym piekarniku. Płyty 30 cm z dwoma polami podłącza się zwykle tylko jednofazowo, na 16 A.

Dlaczego „3N” zwykle obciąża tylko dwie fazy

Typowa płyta 60 cm ma w środku dwa generatory. Każdy obsługuje parę pól (lewą i prawą) i pobiera do około 3,7 kW. Dwa generatory to dwa obwody, więc płyta potrzebuje dwóch faz, nie trzech. Amica pisze to wprost w instrukcjach modeli 7,4 kW oznaczonych „3N~”: w instalacji trójfazowej pozostały przewód podłącza się do zacisku L3, „który nie jest połączony z wewnętrzną instalacją płyty”. Samsung, Electrolux, Whirlpool, Gorenje i Beko dla płyt 7,2–7,4 kW podają po prostu wariant 2N z 2 × 16 A. Gdy Bosch na stronie usługi montażu pisze, że do płyty powyżej 4,6 kW klient ma doprowadzić „instalację trójfazową”, chodzi o przewód pięciożyłowy od rozdzielnicy, nie o trzy obciążone fazy.

Skutek praktyczny: w domu z trzema fazami płyta obciąża L1 i L2 po około 16 A, a w przewodzie neutralnym płynie też około 16 A, bo dwa równe prądy przesunięte o 120° nie znoszą się tak jak trzy. Piekarnik i gniazda blatu dobrze jest więc powiesić na L3. Przy szerszych płytach z większą liczbą pól schemat bywa inny i rozstrzyga instrukcja konkretnego modelu.

Przewód w komplecie to nie przewód w ścianie

W grę wchodzą dwa różne przewody i producenci piszą tylko o pierwszym. Fabryczny, giętki przewód przyłączeniowy H05VV-F lub H05V2V2-F (ten drugi odporny na 90 °C) biegnie od listwy płyty do puszki w szafce. Bosch, Samsung, Electrolux i Whirlpool dają go w komplecie, u Boscha ma około 1,1 m; Beko zaznacza, że nie każdy model ma przewód w zestawie. Amica podaje dla niego 3x4 mm² przy 1N, 4x2,5 mm² przy 2N i 5x1,5 mm² przy 3N, Gorenje co najmniej 4 mm² przy 1N i 1,5 mm² przy 2N. To są minimalne przekroje krótkiego, giętkiego przewodu o izolacji 90 °C i nie wolno ich przenosić na instalację.

Przewód instalacyjny od rozdzielnicy do puszki (YDY lub YDYp, izolacja 70 °C) dobiera elektryk z obciążalności, spadku napięcia i pętli zwarcia. Wartości dla płyty w każdym wariancie, razem z metodą ich obliczenia, są w naszej tabeli przekrojów i zabezpieczeń. Electrolux dopuszcza wymianę fabrycznego przewodu wyłącznie na H05V2V2-F na 90 °C, bo przewód biegnie tuż za piekarnikiem. Whirlpool i Electrolux zakazują też przedłużaczy, rozgałęziaczy i złączy pośrednich na tym odcinku.

Jaki przewód i zabezpieczenie: cztery typowe sytuacje

Dom z trzema fazami

Najprostszy przypadek. Od rozdzielnicy idzie 5x2,5 mm², w rozdzielnicy wyłącznik B16 3P (dla wariantu 2N wystarczy 2P) i wyłącznik różnicowoprądowy 30 mA. Dwie fazy płyty po 16 A zostawiają na każdej z nich zapas, a trzecią warto obciążyć piekarnikiem. Przy trasie w ociepleniu lub bardzo długiej sprawdza się spadek napięcia, ale 5x2,5 przechodzi go w domu z dużym zapasem.

Mieszkanie z jedną fazą

Obwód 3x6 mm² z wyłącznikiem B32; 3x4 mm² tylko pod tynkiem bez rurki i na krótkiej trasie, bo w rurce w murze 4 mm² niesie 30 A, czyli mniej niż B32. Jedna faza nie odbiera płycie mocy: Samsung przewiduje 1N z 32 A, Gorenje „co najmniej 32 A”, Amica „min. 30 A” i w każdym z tych przypadków płyta pracuje z pełnymi 7,4 kW. Powtarzane w poradnikach twierdzenie, że jednofazowo płyta „ma tylko 3,5 kW”, jest nieprawdziwe. Ograniczeniem bywa co innego: moc przyłączeniowa mieszkania, o czym niżej.

W ścianie zostało 3x2,5 albo dwa przewody

Kuchnia po remoncie, płyta kupiona, a do puszki dochodzi 3x2,5 z B16. Przewód 2,5 mm² w rurce w murze niesie 23 A, więc wyłącznik B25 lub B32 na nim to prosta droga do przegrzanego zacisku. Są trzy uczciwe wyjścia. Pierwsze: zostawić B16 i ograniczyć płytę w ustawieniach do 3,5–3,7 kW (Bosch zaleca 3500 W przy 16 A, inne instrukcje mają nastawę w rodzaju P37 = 3,7 kW dla 16 A). Drugie: jeśli w ścianie leżą dwa przewody 3x2,5 na osobnych B16, podłączyć płytę w wariancie 2x1N i mieć pełną moc. Trzecie: nowy przewód 3x6 z B32 albo 5x2,5 z B16 na fazę, jeśli budynek ma trzy fazy.

Stary blok z aluminium

Aluminiowe 2,5 mm² z lat 70. nie nadaje się do płyty w żadnym wariancie, a w nowych obwodach aluminium dopuszcza się dopiero od 10 mm². Często dochodzi brak przewodu ochronnego, bo gniazda są „zerowane”. Rozwiązanie to nowy obwód miedziany od tablicy mieszkaniowej, a przy okazji ocena tablicy i pionu, jak opisujemy w artykule o wymianie instalacji elektrycznej. Przy zamianie kuchenki gazowej na indukcję dochodzą dwa pytania spoza mieszkania: czy przydział mocy to uciągnie i w jakim stanie jest WLZ na klatce.

Puszka, kostka i mostki: jak wygląda prawidłowe podłączenie

Płyta 60 cm podłącza się na stałe: w szafce pod blatem jest puszka przyłączeniowa, w niej złączka dobrana do przekroju i prądu, a nie gniazdo z wtyczką. Bosch wymaga podłączenia do instalacji stałej z odłącznikami zgodnymi z normami, Whirlpool zabrania złączy pośrednich. Puszkę umieszcza się tak, by przewód płyty w odciążce nie dotykał tylnej ścianki piekarnika i nie był ciasno zagięty.

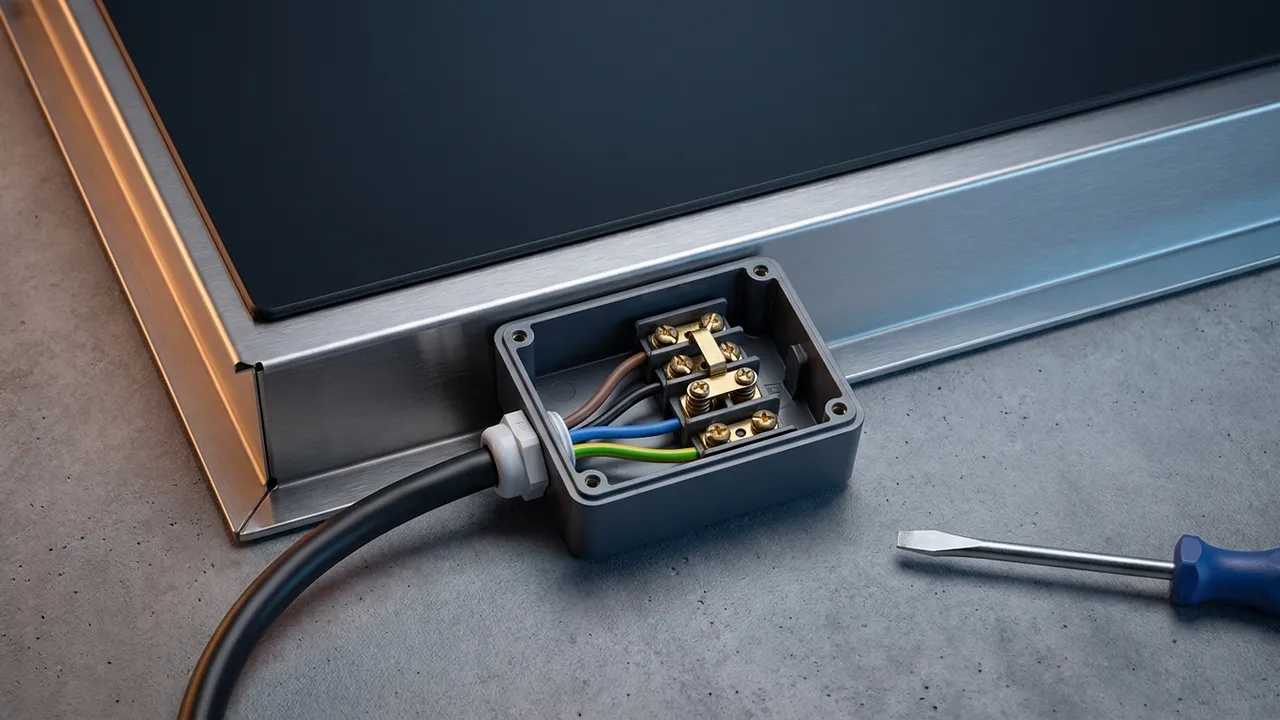

Na listwie płyty są mostki, którymi wybiera się wariant. Przy 1N zmostkowane są L1 i L2 (oraz N1 i N2, jeśli są dwa zaciski neutralne), przy 2N i 3N mostek L1–L2 się zdejmuje. Różnice między markami są w szczegółach: Amica pisze, że zaciski N–N są połączone wewnętrznie i nie trzeba ich mostkować, Gorenje każe mostkować N1–N2 przy 2N. Dlatego obowiązuje schemat z instrukcji albo z naklejki na spodzie tej konkretnej płyty, a nie pamięć z poprzedniego montażu. Zostawiony fabryczny mostek L1–L2 przy podaniu dwóch faz to 400 V na zwartych zaciskach i natychmiastowe wybicie; 400 V podane na zaciski przewidziane dla 230 V to uszkodzony moduł, przed czym Samsung i Amica ostrzegają w instrukcjach.

Każda sprawdzona przez nas instrukcja (Samsung, Electrolux, Whirlpool, Gorenje, Beko) wymaga w instalacji urządzenia odłączającego płytę na wszystkich biegunach, a Samsung, Electrolux i Gorenje precyzują przerwę styków co najmniej 3 mm. Spełnia to wyłącznik nadprądowy w rozdzielnicy, pod warunkiem że przy 2N lub 3N jest dwu- albo trójbiegunowy, tak by jednym ruchem odciąć obie fazy. Przy wariancie 2x1N z dwóch osobnych wyłączników 1P trzeba je sprząc albo wyraźnie opisać, bo inaczej ktoś wyłączy jeden i uzna, że płyta jest bez napięcia.

Płyta a moc przyłączeniowa: kiedy wybija główny bezpiecznik

Obwód płyty może być wykonany wzorowo, a i tak przy obiedzie gaśnie całe mieszkanie. Winne jest wtedy zabezpieczenie główne albo przedlicznikowe, które pilnuje mocy przyłączeniowej z umowy. Tauron Dystrybucja pisze o tym wprost: przy poborze powyżej mocy przyłączeniowej zadziała zabezpieczenie główne. Jaką moc masz, sprawdzisz w umowie, w Karcie Danych Technicznych albo po wkładkach przy liczniku; w wielu starszych blokach to zaledwie kilka kilowatów.

Przykład: jedna faza, 25 A, płyta i czajnik

Mieszkanie jednofazowe z zabezpieczeniem przedlicznikowym 25 A ma do dyspozycji około 5,75 kW. Płyta 7,4 kW w wariancie 1N pobiera na pełnej mocy 32 A, czyli sama przekracza przyłącze, a z czajnikiem 2 kW robi się z tego około 41 A. Zadziała wkładka przedlicznikowa, a nie B32 w rozdzielnicy. Obwód 32 A za przyłączem 25 A w ogóle nie ma sensu bez zwiększenia mocy. Dla porównania dom trójfazowy z 25 A na fazę: płyta w 2N bierze po 16 A z L1 i L2, na każdej zostaje około 9 A, a L3 jest wolna dla piekarnika i czajnika.

Ograniczenie mocy w ustawieniach

Każda sprawdzona przez nas płyta ma funkcję ograniczenia całkowitej mocy (Power Management, Power-Manager, nastawa P). Płyta rozdziela wtedy dostępną moc między włączone pola i nie pozwala przekroczyć limitu; Electrolux opisuje to jako ochronę bezpieczników instalacji domowej. Przykładowe nastawy z jednej z instrukcji: P23 = 2,3 kW (10 A), P28 = 2,8 kW (12 A), P30 = 3,0 kW (13 A), P37 = 3,7 kW (16 A), P74 = 7,4 kW (2 × 16 A, nastawa fabryczna). Bosch podaje 3000 W jako wartość zalecaną przy 13 A, 3500 W przy 16 A i 4500 W przy 20 A; Amica ma progi 2,8/3,7/6,0/7,4 kW, Whirlpool 2,5/4,0/6,0/7,2 kW.

Haczyk: tę nastawę zmienia się zwykle tylko w pierwszych sekundach lub minutach po podaniu napięcia (od 60 s u Whirlpoola do 5 min u Amiki), więc robi się to przy podłączeniu, a nie po tygodniu. Ograniczenie mocy nie zmienia przekroju ani wyłącznika; to sposób na dopasowanie płyty do obwodu lub przyłącza, których nie da się szybko przebudować. Gorenje ujmuje to jednym zdaniem: jeśli instalacja nie pozwala na bezpiecznik 32 A, należy zmniejszyć moc urządzenia.

Przejście z jednej fazy na trzy

Zaczyna się od wniosku o określenie warunków przyłączenia do Tauron Dystrybucja, składanego online z kalkulatorem mocy i na podstawie tytułu prawnego do lokalu. Dla przyłączy niskiego napięcia wniosek jest bezpłatny, warunki przychodzą w ciągu 21 dni i są ważne rok, projekt umowy 60 dni. Potem elektryk z uprawnieniami dostosowuje instalację wewnętrzną, składa się zgłoszenie gotowości, operator wykonuje swoje prace, wydaje Kartę Danych Technicznych i aktualizuje umowę. W bloku dochodzi przebudowa WLZ na klatce, a więc zgoda zarządcy lub spółdzielni. Kiedy trzy fazy mają sens poza samą płytą, rozbieramy w artykule o instalacji trójfazowej.

Dlaczego płyta wybija bezpieczniki: diagnoza krok po kroku

Objaw mówi prawie wszystko, jeśli zapisać, co dokładnie wybiło i kiedy.

1. Wybija natychmiast po załączeniu zasilania, zanim włączysz jakiekolwiek pole. Zwarcie na kostce: zostawiony mostek, zamienione L z N, uszkodzony moduł po wcześniejszym błędzie. Nie załączać ponownie „na próbę”, tylko sprawdzić listwę ze schematem w ręku.
2. Wybija dopiero przy dwóch, trzech polach albo boosterze. Za słaby obwód (B16 przy wariancie 1N) albo za słabe przyłącze. Rozstrzyga to, który aparat wyskoczył: wyłącznik obwodu płyty czy główny lub przedlicznikowy.
3. Wybija różnicówka, często po dłuższym gotowaniu. Typ AC, suma upływów wielu obwodów wiszących na jednym RCD, albo zalany moduł, bo woda weszła przez pękniętą szybę.

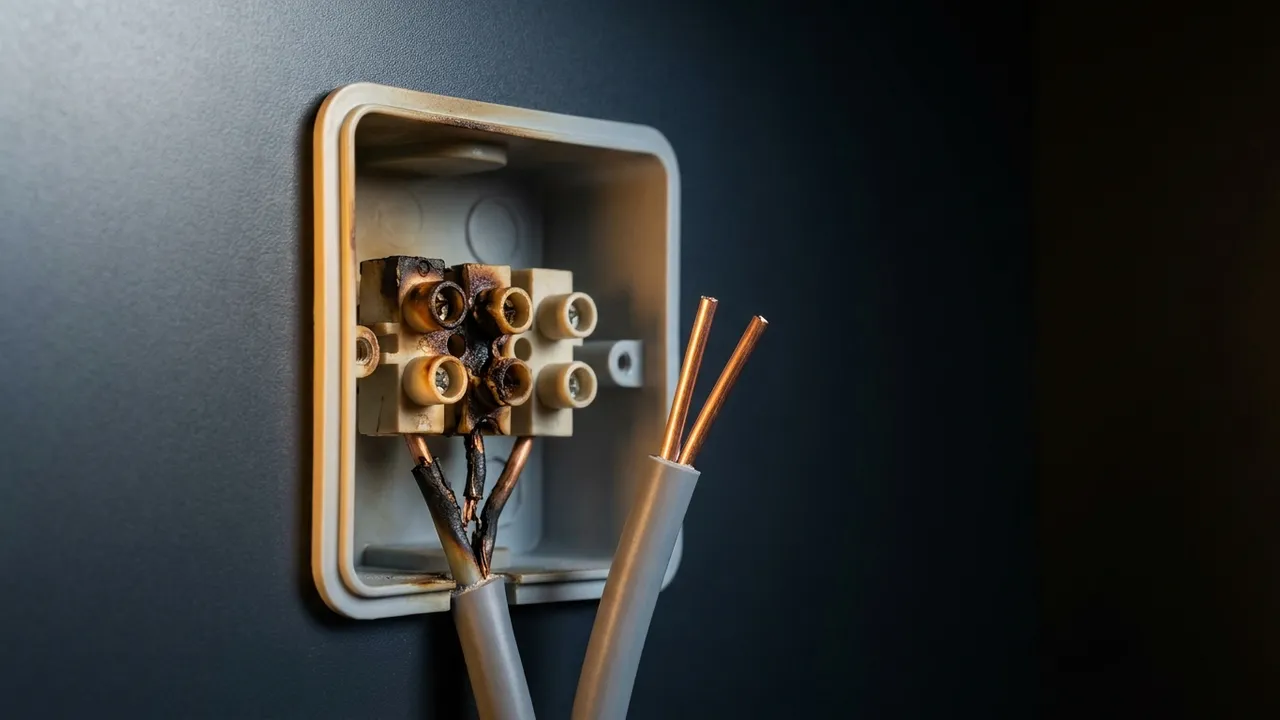

4. Grzeje się puszka, czuć plastik, trzeszczy od strony szafki. Luźny zacisk albo 2,5 mm² pod B25 lub B32. Electrolux pisze wprost: obluzowane lub nieprawidłowe przewody prowadzą do przegrzania zacisku. Zdjęcie wyżej pokazuje, jak to wygląda po kilku miesiącach.
5. Kod błędu zaraz po podłączeniu. Zła konfiguracja faz na listwie; Whirlpool pokazuje F0E7, inne marki własne kody. Instrukcje Samsunga i Electroluxa dodają: jeśli bezpiecznik wybija kilkukrotnie, trzeba wezwać elektryka, a nie zwiększać wyłącznik.

Buczenie przypominające transformator przy wysokim stopniu mocy, cichy gwizd pustego naczynia, trzaski przy garnkach z warstw różnych metali i wysokie tony przy dwóch polach na maksimum to według Boscha zjawiska normalne, niezwiązane z podłączeniem. Wyjątkiem są trzaski i zapach od strony puszki, czyli punkt 4.

Kto może podłączyć płytę i co dostać na piśmie

Każdy producent z naszej listy pisze to samo innymi słowami: urządzenie bez wtyczki podłącza wyłącznie osoba z uprawnieniami elektrycznymi, a szkody z nieprawidłowego podłączenia nie są objęte gwarancją (Bosch, Samsung, Gorenje mówią o tym wprost). W Polsce oznacza to świadectwo kwalifikacyjne grupy 1, o którym piszemy w artykule o uprawnieniach SEP. Amica idzie krok dalej: instalator wypełnia w karcie gwarancyjnej „świadectwo podłączenia wyrobu do instalacji elektrycznej” z wpisem, czy podłączenie jest jedno-, dwu- czy trójfazowe, jaki jest przekrój przewodu przyłączeniowego i jakie zabezpieczenie. Bez tego wpisu reklamacja modułu zaczyna się od pytania, kto podłączał.

Po naszym montażu klient dostaje wpis w karcie gwarancyjnej, jeśli producent go przewiduje, informację o wariancie (1N, 2N, 3N), przekroju i wyłączniku, oraz ustawioną i zapisaną nastawę ograniczenia mocy. Przy nowym obwodzie dochodzi protokół pomiarów: impedancja pętli zwarcia, test wyłącznika różnicowoprądowego i rezystancja izolacji, czyli to, co opisujemy w tekście o pomiarach elektrycznych. Przy zwiększeniu mocy przyłączeniowej te same dokumenty trafiają do operatora razem ze zgłoszeniem gotowości.

FAQ - Najczęściej zadawane pytania

Czy płytę indukcyjną można podłączyć do zwykłego gniazdka?

Płyty 60 cm o mocy 7,2–7,4 kW nie, bo są przewidziane do podłączenia stałego przez puszkę przyłączeniową i urządzenie odłączające wszystkie bieguny. Wtyczkę mają tylko małe płyty około 3,5 kW, zwykle jedno- lub dwupolowe, i one też wymagają sprawnego, osobnego obwodu 16 A, a nie gniazda dzielonego z czajnikiem.

Czy płyta indukcyjna musi być na trzech fazach?

Nie. Wariant jednofazowy z obwodem 32 A daje pełną moc, a producenci przewidują go w każdej sprawdzonej przez nas instrukcji. Warianty 2N i 3N rozkładają obciążenie na dwie fazy po około 16 A, przy czym w typowej płycie 60 cm zacisk L3 nie jest wewnętrznie podłączony. Trzy fazy są więc wygodniejsze, ale nie konieczne.

Jaki przewód i bezpiecznik do płyty indukcyjnej na jednej fazie?

3x6 mm² z wyłącznikiem B32; 3x4 mm² tylko pod tynkiem bez rurki i na krótkiej trasie. Jeśli w ścianie zostaje 3x2,5 mm², wyłącznik zostaje B16, a płytę ogranicza się w ustawieniach do około 3,5 kW. Przy dwóch fazach: 5x2,5 mm² z B16 na fazę, dwu- lub trójbiegunowym, plus RCD 30 mA typu A.

Dlaczego płyta indukcyjna wybija bezpiecznik?

Cztery typowe przyczyny: za słaby obwód (B16 przy płycie podłączonej jednofazowo na pełnej mocy), przekroczona moc przyłączeniowa mieszkania (wybija główny lub przedlicznikowy, nie obwód płyty), błąd na kostce przy mostkach (wybija od razu po załączeniu) albo wyłącznik różnicowoprądowy typu AC lub zalany moduł (wybija różnicówka). Jeśli zdarza się to wielokrotnie, instrukcje producentów każą wezwać elektryka.

Czy płytę i piekarnik można podłączyć do jednego obwodu?

Nie zalecamy. Producenci płyt wymagają obwodu dobranego do płyty, a piekarnik 3,5 kW dokłada 15 A, które przy jednofazowym wariancie 32 A nie mieszczą się już w żadnym wyłączniku chroniącym 6 mm². Każde z urządzeń dostaje osobny obwód; wyjątkiem są kuchnie wolnostojące z płytą i piekarnikiem w jednym korpusie, które mają jedno przyłącze według własnej instrukcji.

---
