Instalacja bez uziemienia: czy różnicówka wystarczy?

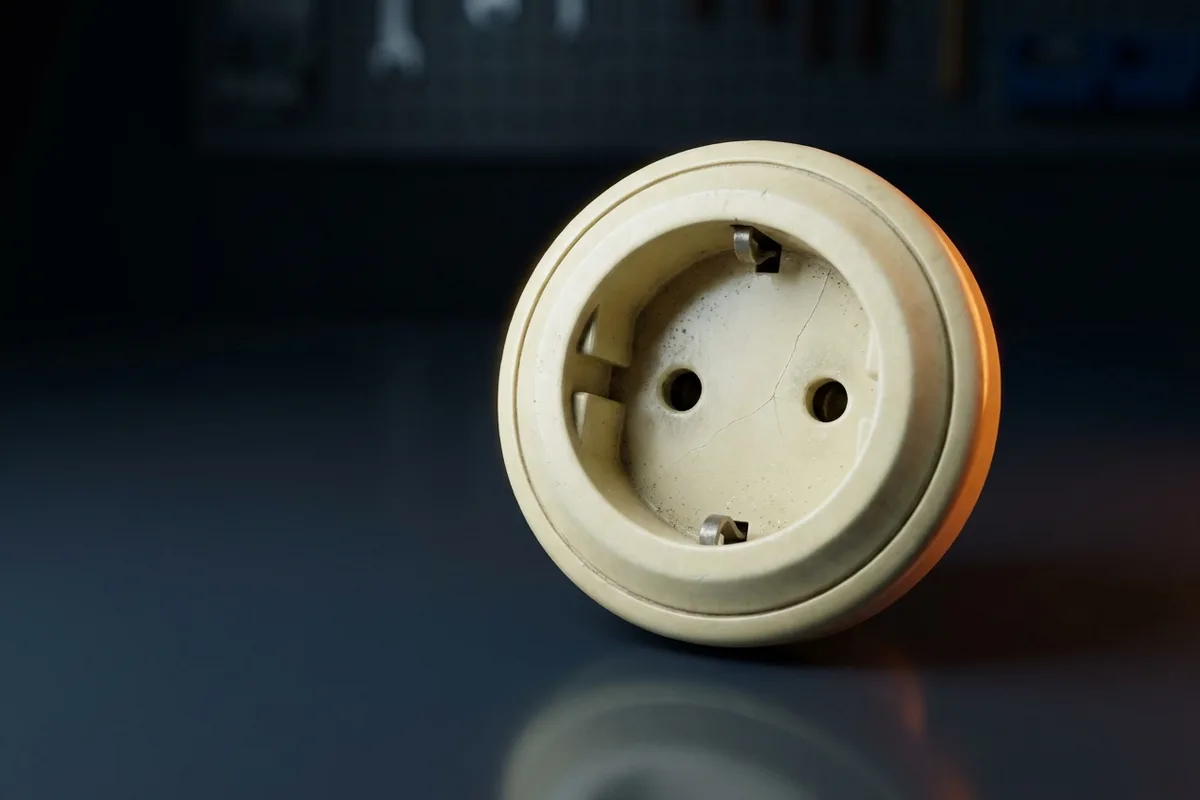

Gniazdka bez bolca w pokojach, bolec tylko w kuchni i łazience, a w tablicy dwa porcelanowe korki. Tak wygląda większość mieszkań w blokach z lat 70. i 80., które w Bolesławcu i okolicy nikt od tamtej pory nie przerabiał. Krótka odpowiedź na pytanie z tytułu: różnicówka w takiej instalacji pomaga, ale nie zastępuje przewodu ochronnego, a wolno ją założyć dopiero po rozdzieleniu przewodu PEN i usunięciu „zerowania” z gniazdek za nią. Niżej wyjaśniamy, co naprawdę siedzi w ścianie, dlaczego mostek w gniazdku jest groźny i jakie są cztery drogi naprawy, osobno dla bloku i dla domu.

Instalacja „bez uziemienia” to najczęściej układ TN-C

Do gniazdka w starym mieszkaniu dochodzą dwie żyły. Jedna to faza. Druga, potocznie „zero”, w nomenklaturze norm nazywa się przewodem PEN: w jednym kawałku aluminium łączy funkcję przewodu neutralnego (N), którym wraca prąd roboczy, i przewodu ochronnego (PE), który ma chronić przed porażeniem. Taki układ sieci nosi oznaczenie TN-C i do połowy lat 90. był w Polsce standardem w budownictwie mieszkaniowym.

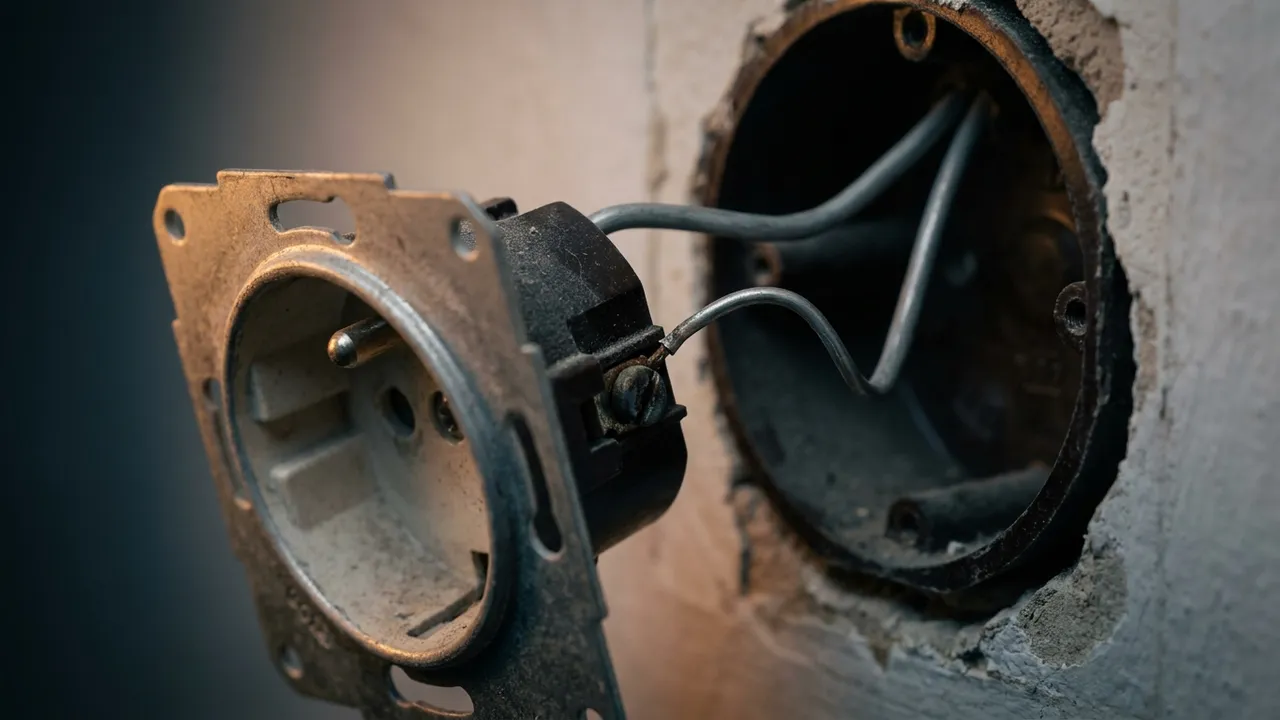

Ochroną przed porażeniem w TN-C było „zerowanie”: w gniazdkach z bolcem (kuchnia, łazienka, gniazdo pralki) bolec łączono w puszce z przewodem PEN. Przy przebiciu fazy na metalową obudowę pralki powstawało zwarcie faza–PEN, które miało wyrzucić korek. W gniazdkach bez bolca nie było żadnej ochrony przy uszkodzeniu, bo zakładano, że będą do nich wpinane lampki i radia w obudowach z tworzywa. Pojęcie „zerowanie” zniknęło już z norm; dziś mówi się o samoczynnym wyłączeniu zasilania, a przewód PEN w instalacji ułożonej na stałe musi mieć według PN-HD 60364-5-54 co najmniej 10 mm² Cu lub 16 mm² Al. Żyły 1,5–4 mm², które biegną po mieszkaniu, formalnie nigdy nie powinny pełnić funkcji PEN.

Osobny przewód ochronny i neutralny oraz wyłączniki różnicowoprądowe są wymagane w nowych budynkach od 1 kwietnia 1995 r. Przepisy nie działają wstecz, więc instalacja dwuprzewodowa z 1982 r. nie jest „nielegalna”, ale każda jej przebudowa ma już być wykonana jako trójprzewodowa. W praktyce bloki z wielkiej płyty oddawane jeszcze pod koniec lat 90. też bywają dwuprzewodowe, więc rok budowy to tylko wskazówka.

Dlaczego zerowanie jest groźne: przerwa PEN

Zerowanie działa tak długo, jak długo przewód PEN jest ciągły od gniazdka aż do transformatora. Wystarczy jedna przerwa przed gniazdem: poluzowany zacisk w puszce, przepalony mostek, pęknięta aluminiowa żyła, uszkodzenie w pionie na klatce. Od tego miejsca przewód PEN, a razem z nim bolec i obudowa każdego włączonego urządzenia klasy I, nie ma już połączenia z ziemią. Ma za to połączenie z fazą, przez grzałkę czajnika, silnik pralki albo żarówkę lampy. Na obudowach pojawia się praktycznie pełne napięcie fazowe, a korek ani różnicówka tego nie zauważą, bo nie płynie żaden prąd zwarciowy. Dopiero dotknięcie obudowy zamyka obwód przez człowieka.

Aluminium pogarsza sprawę, bo jego połączenia z czasem luzują się same. Dlatego przerwa PEN w puszce z lat 70. to nie teoria, tylko jedna z typowych usterek, które znajdujemy przy wymianie gniazdek. O tym, jak rozpoznać zużyte przewody aluminiowe, piszemy w artykule o wymianie instalacji elektrycznej.

Drugi efekt widać na co dzień, bez żadnej awarii. Prąd roboczy całego pionu płynie przez ten sam przewód PEN, więc przy obciążeniu odkłada się na nim spadek napięcia. Zerowana obudowa pralki ma wtedy inny potencjał niż metalowy kran czy grzejnik. Stąd „mrowienie” przy dotknięciu pralki i kranu jednocześnie, znane z wielu starych łazienek.

Dlaczego „kopie” obudowa komputera

Osobna historia to laptop albo komputer z zasilaczem na wtyczkę z uziemieniem, wpięty do gniazda bez bolca. Filtr przeciwzakłóceniowy w zasilaczu ma kondensatory między fazą, zerem i obudową; bez przewodu PE tworzą one dzielnik, który wystawia obudowę na mniej więcej połowę napięcia sieci. Prąd jest mały, więc objaw to szczypanie w palce, ale ten sam objaw daje realne przebicie izolacji albo napięcie na PEN. Nie da się tego odróżnić dotykiem. Jeśli coś „kopie”, trzeba to zmierzyć, a nie przyzwyczaić się.

Czy różnicówka wystarczy? Nie, ale pomaga

Wyłącznik różnicowoprądowy porównuje prąd wypływający fazą z prądem wracającym przewodem neutralnym; jak dokładnie to robi i jakie ma typy, opisujemy w tekście o wyłączniku różnicowoprądowym. Tu liczy się jedna konsekwencja tej zasady: RCD widzi tylko prąd, który wraca inną drogą niż przez aparat.

Co mówi norma: RCD nie w TN-C

Norma PN-HD 60364-4-41 nie dopuszcza stosowania wyłącznika różnicowoprądowego w układzie TN-C. W układzie TN-C-S, czyli po rozdzieleniu PEN na osobne PE i N, przewód PEN nie może występować za wyłącznikiem, a połączenie PE z PEN wykonuje się po stronie zasilania RCD. Powód jest fizyczny. Jeśli za różnicówką zostaje choć jedno zerowane gniazdo, prąd z przebicia na obudowę wraca mostkiem do przewodu neutralnego i przechodzi przez aparat tak samo, jak prąd roboczy. Różnicówka jest ślepa na groźną usterkę, a jednocześnie wyzwala się bez powodu, gdy część prądu roboczego ucieka przez uziemioną obudowę do rur. Mostek PE–N za RCD to najgorsze możliwe połączenie: ani ochrona przy uszkodzeniu, ani spokój.

Kiedy RCD zadziała bez przewodu PE

Prof. Edward Musiał w opracowaniu SEP o ochronie przeciwporażeniowej ujmuje to precyzyjnie: skuteczność wysokoczułego RCD w roli ochrony uzupełniającej nie zależy od obecności ani stanu przewodu PE. Różnica polega na tym, kiedy aparat zadziała. Z przewodem ochronnym wyłącza natychmiast po przebiciu na obudowę, zanim ktokolwiek jej dotknie. Bez przewodu ochronnego wyłącza dopiero wtedy, gdy prąd popłynie przez ciało człowieka do ziemi. Człowiek dostaje wtedy krótki, ale pełny impuls, który u zdrowej osoby zwykle kończy się na strachu, a u dziecka albo osoby z chorym sercem nie musi.

Wniosek z tabeli: różnicówka w instalacji dwuprzewodowej ma sens wyłącznie na obwodach, które naprawdę są dwuprzewodowe, bez żadnego mostka w żadnym gnieździe, i wyłącznie po rozdzieleniu PEN przed nią. Nie zastępuje przewodu ochronnego dla pralki, lodówki, piekarnika ani komputera stacjonarnego.

Jak rozpoznać starą instalację i czego nie sprawdzisz sam

Kilka rzeczy widać bez otwierania czegokolwiek. Gniazda bez bolca w pokojach, a z bolcem tylko w kuchni i łazience, to typowy obraz zerowania. Tablica z gwintowanymi bezpiecznikami topikowymi i bez modułu z przyciskiem T lub TEST oznacza brak różnicówki, choć korki mówią o wieku instalacji, nie o układzie sieci. Wtyczka z uziemieniem wchodzi w gniazdo bez bolca bez oporu, bo tak są zaprojektowane, więc fakt, że pralka „ma gdzie się wpiąć”, niczego nie dowodzi. To samo dotyczy przedłużacza z bolcem wpiętego w gniazdo bez bolca: jego bolce też nie są z niczym połączone.

Rozstrzyga elektryk z miernikiem. Mierzy impedancję pętli zwarcia na każdym obwodzie, bo to najpewniejszy dowód, że mamy do czynienia z układem TN i że korek albo „eska” wyłączą w wymaganym czasie; sprawdza ciągłość przewodów ochronnych i połączeń wyrównawczych, rezystancję izolacji starych żył, a jeśli są różnicówki, ich prąd i czas zadziałania. Przy oględzinach szuka mostków w gniazdach, „pożyczonego” zera między obwodami i połączeń aluminium z miedzią skręconych bez odpowiednich złączek. Jak wygląda taki protokół i które wartości są graniczne, opisujemy w tekście o pomiarach elektrycznych.

Dopóki pomiarów nie ma, bezpiecznie można zrobić cztery rzeczy: obejrzeć i sfotografować gniazda, zajrzeć przez pokrywę do tablicy, sprawdzić, które pomieszczenia gasną po wyłączeniu danego bezpiecznika, i zapytać administrację o układ sieci w budynku oraz datę ostatniego przeglądu. Odkręcanie gniazd i jakiekolwiek przekładanie przewodów nie jest na tej liście.

Cztery drogi naprawy, od docelowej do przejściowej

Pełna wymiana na trzy przewody

Jedyne rozwiązanie docelowe. Nowe obwody miedziane z osobnym PE, nowa rozdzielnica z różnicówkami na wszystkich obwodach, pełne pomiary odbiorcze. Przy okazji znika aluminium, za mała liczba obwodów i puszki z lat 70. W bloku z wielkiej płyty oznacza to kucie w betonie albo prowadzenie tras w ścianach działowych i kanałach, więc najtaniej wychodzi razem z remontem. Zostaje jedno ograniczenie, którego lokator nie usunie sam: stary pion z przewodem PEN, dopóki spółdzielnia go nie wymieni.

Rozdzielenie PEN i nowe obwody z PE (TN-C-S)

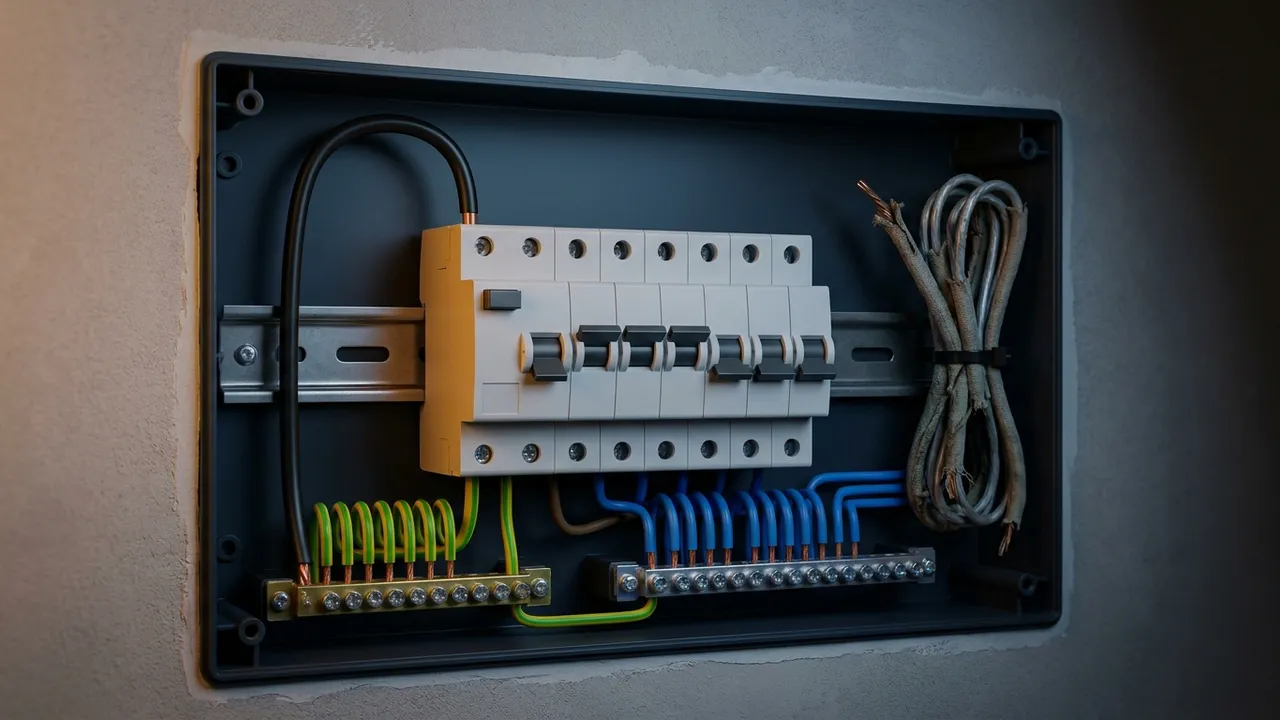

Najczęstszy kompromis w mieszkaniach. W rozdzielnicy mieszkaniowej przewód PEN z pionu trafia na szynę ochronną, z której wyprowadza się osobne szyny PE i N; od tego punktu instalacja jest już trójprzewodowa i można ją chronić różnicówkami. Punkt rozdziału musi leżeć przed RCD, a po rozdzieleniu przewody N i PE nie mogą się już nigdzie dalej spotkać, w żadnej puszce ani gnieździe. Stare obwody dwużyłowe zostają wtedy w jednym z dwóch stanów: albo dostają nowy przewód ochronny i trójbiegunowe gniazda, albo zostają dwuprzewodowe, bez mostków, z gniazdami bez styku ochronnego. Mieszanka, w której nowy PE spotyka stary PEN w puszce, jest niedopuszczalna i wybija różnicówkę przy każdym praniu.

Ta droga ma dwie pułapki. Pierwsza: rozdział w mieszkaniu nie naprawia odcinka przed nim. Typowy pion w starszym bloku to przewód 2 × 4 mm², w którym jedna żyła pełni funkcję PEN, cztery razy cieńsza niż wymaga norma. Przerwa PEN w tym pionie dalej wystawia pod napięcie przewód PE całego mieszkania, nawet nowiutki. Druga pułapka to „dociągnięcie” własnego przewodu z punktu rozdziału do głównej szyny uziemiającej budynku. Bez analizy całego budynku powstaje w ten sposób równoległa, metaliczna droga dla części prądów roboczych sąsiadów; przy przerwie PEN poniżej mieszkania przez ten przewód popłyną prądy wszystkich mieszkań powyżej, żadne zabezpieczenie nadprądowe tego nie wyłączy, a przewód może się przegrzać. Rozdział PEN w mieszkaniu wykonuje elektryk, a uziemienie punktu rozdziału uzgadnia się z zarządcą i projektantem, nie robi po cichu.

Jeśli przy tej okazji korki zastępuje się wyłącznikami nadprądowymi, na starych obwodach trzeba ponownie zmierzyć pętlę zwarcia. Inna charakterystyka zabezpieczenia to inne warunki wyłączenia, a „eska” B16 nie jest automatycznie lepsza od korka 10 A w obwodzie z aluminium 2,5 mm².

Układ TT z własnym uziomem: dla domu, rzadko dla bloku

W domu jednorodzinnym z lat 60.–80., zasilanym z linii napowietrznej, bywa, że PEN z sieci jest niepewny. Wtedy w grę wchodzi układ TT: faza i zero z sieci, a przewód ochronny z własnego uziomu przy budynku, z różnicówkami jako jedynym praktycznym środkiem wyłączenia. Norma wymaga, by iloczyn rezystancji uziemienia i prądu różnicowego nie przekraczał 50 V, co dla RCD 30 mA daje bardzo łagodny próg; w praktyce uziom projektuje się z dużym zapasem, bo jego rezystancja zmienia się z porą roku. Uziomu nie robi się z rur wodnych ani gazowych, a w istniejącym domu najczęściej z otoku lub pionowych prętów. Decyzja o TT albo o rozdziale PEN w złączu z uziemieniem punktu rozdziału (TN-C-S) należy do projektanta i wymaga uzgodnienia z operatorem sieci.

W bloku własny uziom lokatora nie ma sensu. Nie da się go wykonać z czwartego piętra bez ingerencji w część wspólną, a mieszanie TT w jednym mieszkaniu z TN w reszcie budynku tworzy różnice potencjałów między częściami jednocześnie dostępnymi, choćby między obudową pralki a stalowym pionem wody.

Rozwiązanie przejściowe: różnicówka i gniazda bez bolca

Jeśli na pełną modernizację trzeba poczekać, elektryk może po rozdzieleniu PEN objąć różnicówką także obwody dwuprzewodowe, pod warunkiem, że w żadnym gnieździe za nią nie ma mostka. Gniazda z niepodłączonym bolcem wymienia się wtedy na gniazda bez styku ochronnego, stan obwodu zapisuje w protokole, a z takich gniazd zasila tylko sprzęt klasy II, czyli z wtyczką płaską bez styków ochronnych. Pralka, lodówka, piekarnik i komputer stacjonarny czekają na obwód z przewodem PE.

Wśród praktyków trwa spór, czy w starym obwodzie lepiej zostawić zerowanie wykonane poprawnie, czy je zlikwidować i oprzeć się na RCD. Oba stanowiska mają uzasadnienie i decyzję o każdym obwodzie podejmuje elektryk po pomiarach i oględzinach pionu. Dwie rzeczy nie podlegają dyskusji: nikt nie dorabia mostka samodzielnie i nikt nie zostawia bolca „w powietrzu” w gnieździe, które wygląda na uziemione.

Blok, kamienica, dom: kto decyduje

W budynku wielorodzinnym pion zasilający (WLZ), rozdzielnica główna i tablice licznikowe są częścią wspólną spółdzielni albo wspólnoty. Lokator może przebudować rozdzielnicę mieszkaniową i obwody za licznikiem, pionu nie. Gdzie dokładnie przebiega ta granica i jakie prace wymagają zgłoszenia, opisujemy w artykule o instalacji elektrycznej w mieszkaniu. Z punktu widzenia uziemienia liczą się trzy pytania do administracji: w jakim układzie zasilany jest budynek, kiedy wymieniano WLZ i co o przewodach ochronnych mówi ostatni protokół przeglądu.

Dobry moment na tę rozmowę to kontrola okresowa, którą Prawo budowlane nakłada na właściciela lub zarządcę budynku co najmniej raz na 5 lat; obejmuje ona m.in. stan środków ochrony od porażeń i uziemień. Jeśli w protokole pojawia się brak przewodu ochronnego w pionach, wymiana WLZ jest sprawą całego budynku, a nie pojedynczego mieszkania, i warto ją wnosić na zebranie wspólnoty zamiast rozwiązywać ją u siebie mostkiem.

Najgorsze połączenie trafia się w łazienkach starych bloków: brak PE, brak różnicówki, stalowe piony wody i żeliwna kanalizacja. Połączenia wyrównawcze miejscowe, które norma wymaga w łazience, łączą przewód PE urządzeń z metalowymi rurami, a bez przewodu PE nie ma ich do czego sensownie przyłączyć; szyny wyrównawczej nie łączy się z zerem w puszce. Strefy, RCD i połączenia wyrównawcze w łazience rozpisujemy w tekście o gniazdkach w łazience. W domu jednorodzinnym decyzja jest prostsza, bo złącze, uziom i rozdzielnica należą do jednego właściciela, a operator sieci określa warunki rozdziału PEN w złączu.

Czego nigdy nie robić samemu

• Nie łączyć bolca z przewodem neutralnym w gnieździe ani „poprawiać” istniejącego mostka. Przy przerwie PEN obudowy dostają pełne napięcie, a różnicówka przestaje widzieć przebicia.
• Nie ciągnąć przewodu od gniazda do kaloryfera, rury wodnej ani gazowej. Rury nie mogą być przewodem ochronnym, a usterka w jednym mieszkaniu przeniesie napięcie na cały pion u sąsiadów.
• Nie podłączać niczego do głównej szyny uziemiającej budynku bez uzgodnienia z zarządcą i analizy całego budynku.
• Nie montować różnicówki na obwodzie, w którym zostały zerowane gniazda.
• Nie zostawiać gniazda z bolcem, do którego nic nie jest podłączone. Wygląda na bezpieczne i dlatego jest gorsze od gniazda bez bolca.
• Nie traktować przedłużacza z bolcem jako „uziemienia” dla pralki w pokoju z gniazdami bez bolca.

FAQ - Najczęściej zadawane pytania

Czy można założyć różnicówkę w instalacji bez uziemienia?

Tak, jako ochronę uzupełniającą, ale tylko po rozdzieleniu przewodu PEN przed wyłącznikiem i pod warunkiem, że za nim nie ma żadnego zerowanego gniazda. W układzie TN-C bez rozdziału norma PN-HD 60364-4-41 nie dopuszcza RCD. Różnicówka nie zastępuje przewodu ochronnego dla urządzeń z metalową obudową.

Czy różnicówka zadziała, jeśli w gniazdku nie ma bolca?

Zadziała, gdy prąd popłynie przez człowieka do ziemi, na przykład przy dotknięciu uszkodzonego kabla. Nie wyłączy obwodu przy samym przebiciu fazy na obudowę pralki, bo bez przewodu PE nie ma którędy popłynąć prąd upływu; zadziała dopiero, gdy ktoś tej obudowy dotknie. Nie chroni też przy dotknięciu fazy i zera jednocześnie.

Czy zerowanie gniazdka jest legalne?

W instalacjach wykonanych przed 1 kwietnia 1995 r. zerowanie było dopuszczonym sposobem ochrony i przepisy nie nakazują jego usunięcia z mocy prawa. W nowych i przebudowywanych instalacjach wymagany jest osobny przewód ochronny i neutralny, więc przy każdym remoncie obwodu zerowanie znika. Samodzielne dorabianie mostka w gnieździe nie jest „przywracaniem starego stanu”, tylko tworzeniem usterki.

Dlaczego obudowa komputera albo pralki „kopie”?

Najczęściej dlatego, że urządzenie klasy I pracuje na gnieździe bez przewodu ochronnego: filtr w zasilaczu wystawia obudowę na około połowę napięcia sieci. Identyczny objaw daje jednak przebicie izolacji albo spadek napięcia na przewodzie PEN przy obciążeniu, więc szczypanie trzeba zmierzyć, nie ignorować.

Czy mogę zrobić uziemienie do kaloryfera lub rury?

Nie. Części przewodzące obce, czyli rury wody, gazu i ogrzewania, nie mogą być przewodem ochronnym ani PEN. Takie „uziemienie” przenosi napięcie z uszkodzonego urządzenia na cały pion w budynku, a przy wymianie odcinka rury na tworzywo znika bez śladu.

Czy da się rozdzielić PEN w mieszkaniu w bloku?

Technicznie tak, w rozdzielnicy mieszkaniowej za licznikiem, i od tego punktu obwody mogą być trójprzewodowe z różnicówkami. Rozdział nie naprawia jednak pionu: za cienki PEN w WLZ i ryzyko jego przerwy zostają. Uziemienia punktu rozdziału nie wykonuje się do szyny budynku bez uzgodnienia z zarządcą i analizy całej instalacji.

---
