Gniazdka w łazience – strefy, odległości, IP44 i RCD

Gniazdko pół metra od wanny, bez klapki, bez różnicówki w rozdzielnicy. Taki widok wciąż zastajemy podczas przeglądów starszych łazienek w Bolesławcu i okolicy. Odpowiedź na pytanie z tytułu jest krótka: zwykłe gniazdko 230 V wolno zamontować tylko poza strefami 0, 1 i 2, a każdy obwód wchodzący do łazienki musi być chroniony wyłącznikiem różnicowoprądowym o prądzie zadziałania nie większym niż 30 mA. Przy wannie lub brodziku oznacza to co najmniej 60 cm od ich krawędzi, a przy prysznicu bez brodzika 1,2 m od stałego wylotu wody. Niżej rozkładamy to na wymiary, wyjątki i procedurę sprawdzenia własnej łazienki.

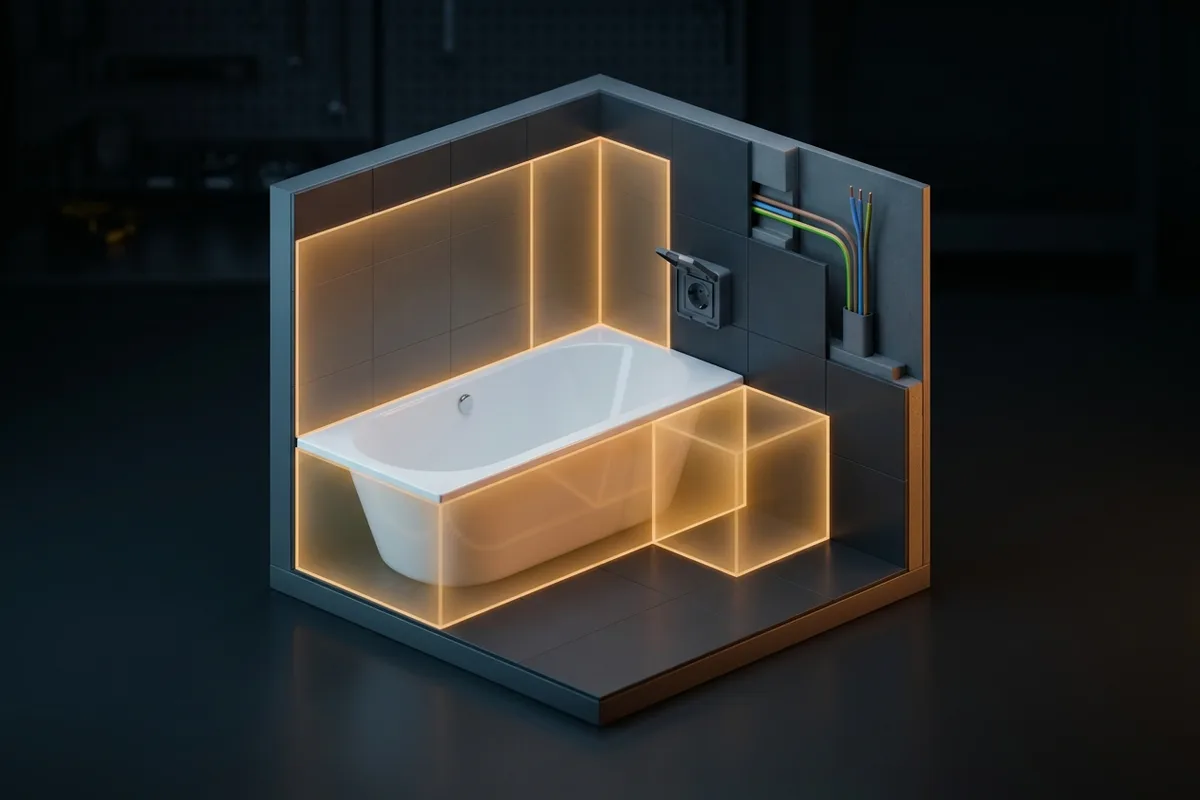

Strefy w łazience w skrócie

Strefy definiuje norma PN-HD 60364-7-701 „Pomieszczenia wyposażone w wannę lub prysznic”. W katalogu PKN aktualne jest wydanie PN-HD 60364-7-701:2025-02 (wersja angielska, wprowadza HD 60364-7-701:2024 i IEC 60364-7-701:2019), które 18 lutego 2025 r. zastąpiło polskie wydanie z 2010 r. Nowe wydanie poprawiło opisy i definicje, ale wymiary stref istotne dla gniazdek są w obu wydaniach takie same. Przepisy techniczno-budowlane odsyłają do Polskich Norm, więc to ta norma jest podstawą przy projekcie, odbiorze i sporze z wykonawcą (jak ułożona jest cała seria PN-HD 60364, piszemy w artykule o normach elektrycznych).

Dwie uwagi do tabeli. IPX4 w strefach 1 i 2 dotyczy całego sprzętu, także obwodów SELV, więc podświetlenie lustra na 12 V nad wanną też musi być bryzgoszczelne. Poza strefami norma nie narzuca stopnia IP, dlatego gniazdo z klapką IP44 to zalecenie z praktyki, nie przepis. Montujemy je w każdej łazience, bo klapka chroni styki przed parą, ale inspektor nie ma podstawy, żeby żądać IP44 metr od wanny.

Wanna i brodzik

Granicę strefy 1 wyznacza pionowa powierzchnia obejmująca obrys wanny lub brodzika, a strefa 2 to pas 60 cm dalej. Obie sięgają 2,25 m nad gotową podłogę. Jeśli deszczownica jest zamontowana wyżej, strefa sięga do wysokości jej wylotu. Stała ścianka, murowana albo szklana przykręcona na stałe, ogranicza strefę, ale wymiar mierzy się wokół jej krawędzi, więc 60 cm nie kończy się po drugiej stronie szyby, tylko obiega ją dookoła. Zasłona prysznicowa nie ogranicza niczego.

Prysznic bez brodzika: strefa 1 ma 1,2 m

To dziś najczęstszy układ w remontach i jednocześnie temat, w którym internet podaje sprzeczne liczby. Dla prysznica bez brodzika strefa 1 to obszar w odległości 1,2 m od środka stałego wylotu wody (deszczownicy lub stałego uchwytu słuchawki), do wysokości 2,25 m lub do wysokości wylotu, jeśli jest wyżej. Strefa 0 to pierwsze 10 cm nad podłogą w tym samym obrysie. Strefy 2 w tym przypadku się nie wyznacza. Wniosek praktyczny: przy prysznicu walk-in zwykłe gniazdko musi być dalej niż 1,2 m od głowicy, ale zaraz za tą granicą jest już formalnie dozwolone. Odpływ liniowy nie ma tu znaczenia, liczy się wylot wody.

Mit: „60 cm od umywalki”

Umywalka nie wyznacza żadnej strefy. Norma mierzy strefy wyłącznie od wanny, brodzika lub stałego wylotu wody prysznica. Gniazdko może być tuż obok umywalki, o ile jest poza strefami wanny i prysznica. Z rozsądku nie montujemy go bezpośrednio nad misą, ale 20–30 cm w bok, na wysokości półki pod lustrem, to standard w nowych łazienkach.

Gdzie można zamontować gniazdko w łazience

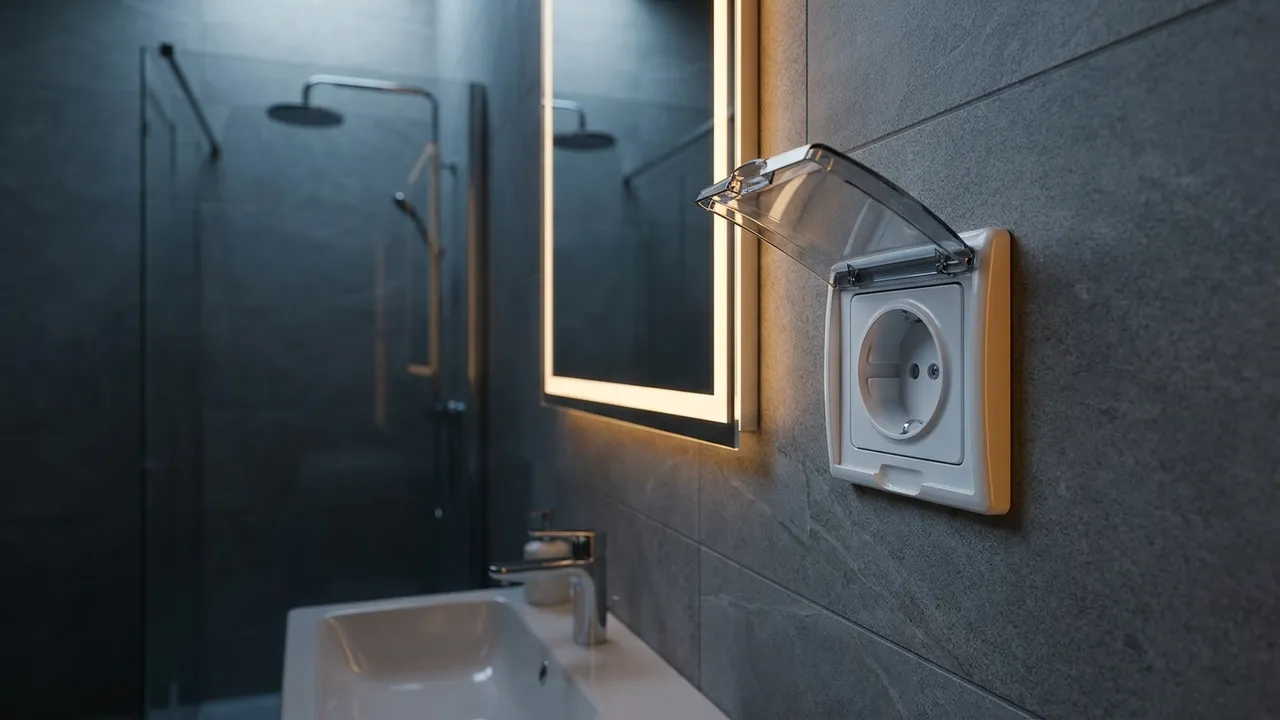

Przy umywalce i lustrze

Najczęstsze gniazdko w łazience obsługuje golarkę, szczoteczkę i suszarkę. U nas ląduje zwykle 110–130 cm nad podłogą, obok lustra, w tej samej ramce co łącznik podświetlenia lustra. To wysokość z praktyki: kabel suszarki nie leży na blacie, a wtyczkę widać bez schylania. Jeśli umywalka stoi bliżej niż 60 cm od wanny, gniazdko przesuwamy w bok albo na sąsiednią ścianę tak, żeby wyjść ze strefy 2.

Gniazdo golarkowe w strefie 2 – jedyny wyjątek

W strefie 2 norma dopuszcza z gniazd 230 V tylko zestaw do golarki z transformatorem separacyjnym zgodny z PN-EN 61558-2-5. Transformator oddziela stronę wtórną od sieci, więc dotknięcie jednego bieguna nie zamyka obwodu przez ciało. Takie gniazdo ma małą moc: wystarcza na golarkę lub szczoteczkę, suszarki nie pociągnie. W polskich mieszkaniach widuje się je rzadko, w hotelach częściej. Sięgamy po nie, gdy łazienka jest tak mała, że zwykłego gniazda nie da się wcisnąć poza strefy, i montujemy tam, gdzie nie dochodzi bezpośredni strumień z prysznica.

Pralka i suszarka w łazience

Sama pralka może stać w strefie 2, bo norma produktowa PN-EN 60335-2-7 wymaga od każdej pralki domowej stopnia IPX4. Gniazdo do niej musi być jednak poza strefami. Dajemy je na osobnym obwodzie: przewód 3x2,5 mm², wyłącznik nadprądowy B16 i różnicówka 30 mA (o jej typie niżej), a gniazdo nad górną krawędzią pralki, tak żeby wtyczkę dało się wyjąć bez wysuwania maszyny. Grzałka pralki ma ok. 2 kW, suszarki bębnowej z grzałką do 2,5 kW, więc obie na jednym obwodzie B16 przy jednoczesnej pracy to już granica; przy pralce i suszarce kondensacyjnej (nie pompie ciepła) prowadzimy dwa osobne obwody. Dlaczego 2,5 mm² pod B16, a nie 1,5 mm², wyjaśnia tabela w artykule o doborze przekroju przewodów. Gniazdo nisko przy podłodze za pralką to prośba o zalanie przy pierwszym pęknięciu węża. Dla suszarki obowiązują te same zasady, a przy pralce i suszarce w słupku dwa gniazda w jednej ramce rozwiązują problem przedłużacza.

Mała łazienka w bloku

W łazience o wymiarach 150 × 200 cm z wanną w poprzek strefa 2 potrafi objąć niemal całe pomieszczenie, a po odjęciu drzwi i umywalki na zwykłe gniazdko 230 V nie zostaje żadna ściana. Rozwiązania, które stosujemy, w kolejności od najprostszego: gniazdo w przedpokoju tuż za drzwiami łazienki (działa dla suszarki), gniazdo golarkowe z transformatorem w strefie 2, albo przebudowa na prysznic bez brodzika, który ma tylko strefę 1 o promieniu 1,2 m i zostawia miejsce na gniazdo przy drzwiach. Przesunięcie deszczownicy o 30 cm potrafi „odzyskać” całą ścianę pod gniazdko, więc decyzję trzeba podjąć przed zamówieniem armatury.

Zabezpieczenia: RCD 30 mA na wszystkich obwodach łazienki

Wymóg normy brzmi: wszystkie obwody wprowadzone do łazienki mają ochronę uzupełniającą wyłącznikiem różnicowoprądowym o prądzie zadziałania nie większym niż 30 mA. Nie tylko gniazdka. Oświetlenie, wentylator, grzejnik drabinkowy, mata grzewcza w podłodze, podgrzewacz wody. Wyjątki to obwody SELV i PELV oraz separacja elektryczna pojedynczego odbiornika, czyli właśnie gniazdo golarkowe. Wyłącznik nie musi siedzieć w łazience. Stoi w rozdzielnicy i może chronić cały obwód albo kilka obwodów, a wersja RCBO łączy go z wyłącznikiem nadprądowym w jednym module. Jak dobrać i podłączyć taki aparat, opisujemy w osobnym tekście o wyłączniku różnicowoprądowym.

Typ wyłącznika ma znaczenie przy pralce z silnikiem inwerterowym. Jej zasilacz zawiera prostownik, więc prąd upływu może mieć składową pulsującą, której wyłącznik typu AC nie wykryje. W łazienkach montujemy co najmniej typ A, a jeśli producent pralki lub suszarki wskazuje typ F, stosujemy typ F. To zalecenie z praktyki i z instrukcji urządzeń, norma 7-701 nie określa typu.

Czas zadziałania bywa w internecie cytowany błędnie jako „poniżej 40 ms”. Według PN-EN 61008-1 (i 61009-1 dla RCBO) wyłącznik typu ogólnego ma wyłączyć w czasie do 300 ms przy prądzie równym IΔn, do 150 ms przy 2 × IΔn i do 40 ms przy 5 × IΔn. Miernik przy pomiarze sprawdza wszystkie te punkty, więc wynik 180 ms przy 30 mA jest prawidłowy, a nie oznaką zużycia aparatu.

Połączenia wyrównawcze miejscowe – kiedy potrzebne

Norma w punkcie 701.415.2 wymaga miejscowych połączeń wyrównawczych dodatkowych: przewód ochronny PE wszystkich urządzeń klasy I oraz wszystkie części przewodzące obce wprowadzone do łazienki łączy się ze sobą. Części przewodzące obce to metalowe rury wody, ogrzewania i kanalizacji, które wchodzą do pomieszczenia i mogą wnieść potencjał z zewnątrz. Chodzi o to, żeby między kranem a grzejnikiem nigdy nie pojawiło się napięcie dotykowe.

Niuans, o który pyta prawie każdy przy remoncie z rurami PEX lub PP: jeśli rury są z tworzywa, a podłoga nieprzewodząca, to metalowa wanna nie jest częścią przewodzącą obcą i nie trzeba jej łączyć. Wanna akrylowa tym bardziej. Metalowe rury z izolacyjną osłoną zewnętrzną również nie podlegają połączeniom, nawet jeśli bateria jest metalowa. Natomiast w bloku z lat 70. ze stalowymi pionami wody i żeliwną kanalizacją połączenia robimy zawsze: szyna wyrównawcza pod umywalką lub w szachcie, obejmy na rurach, przewód miedziany 4 mm² (lub 2,5 mm² w rurce ochronnej, według PN-HD 60364-5-54). Ciągłość tych połączeń sprawdza się potem miernikiem, nie na oko.

Przewody i puszki w ścianach łazienki

W strefach 1 i 2 wolno prowadzić tylko przewody zasilające sprzęt zamontowany w tych strefach. Oznacza to, że obwód gniazdek z przedpokoju nie może przechodzić skosem przez ścianę nad wanną. Przewody w ścianach ograniczających strefy 1 i 2 układa się na głębokości co najmniej 5 cm (tak podaje wydanie z 2010 r.; nowe wydanie liczy obszar łazienki w ścianach do głębokości 6 cm) albo płycej, jeśli obwód ma RCD 30 mA i przewód ochronny. W praktyce każdy nowy obwód łazienkowy ma oba, więc przewody idą w bruzdach pod tynkiem jak w pozostałych pomieszczeniach, a wymiar głębokości ma znaczenie przy starych instalacjach bez różnicówki.

Puszki rozgałęźne w strefie 1 są dozwolone tylko dla urządzeń w tej strefie, dlatego puszki łączeniowe dla całej łazienki wyprowadzamy poza strefy, najczęściej nad drzwiami. Łączniki oświetlenia 230 V też montujemy poza strefami, zwykle tuż przy drzwiach od wewnątrz lub w korytarzu. Puszki pod osprzęt w strefach wybieramy w wersji hermetycznej, poza strefami wystarczą zwykłe puszki głębokie 60 mm.

Jak sprawdzić łazienkę w starym mieszkaniu – 6 kroków

Ta procedura pozwala ocenić, czy trzeba wzywać elektryka, zanim coś zacznie „kopać”. Pierwsze pięć kroków nie wymaga narzędzi ani otwierania czegokolwiek.

1. Rozdzielnica. Czy jest w niej wyłącznik różnicowoprądowy (moduł z przyciskiem T lub TEST i oznaczeniem 30 mA)? Jeśli są tylko wyłączniki nadprądowe („eski”) lub bezpieczniki topikowe, ochrony uzupełniającej nie ma w ogóle.
2. Przycisk TEST. Naciśnij go. Wyłącznik ma natychmiast wyłączyć zasilanie. Jeśli nie reaguje, aparat jest uszkodzony albo obwód nie przechodzi przez niego.
3. Bolec ochronny w gniazdku. Gniazdo bez bolca albo z bolcem, do którego nic nie jest podłączone, to instalacja dwuprzewodowa. Uziemienia nie da się „dorobić” mostkiem w puszce, trzeba doprowadzić przewód PE.
4. Odległości. Zmierz od krawędzi wanny lub brodzika do najbliższego gniazdka: ma być więcej niż 60 cm. Przy prysznicu bez brodzika zmierz od deszczownicy: więcej niż 1,2 m.
5. Który obwód. Wyłącz w rozdzielnicy po kolei zabezpieczenia i sprawdź, co gaśnie w łazience. Częsty układ w blokach: łazienka wisi na wspólnym obwodzie gniazdek z kuchnią i pokojem, bez różnicówki.
6. Pomiary. Resztę robi elektryk z miernikiem: impedancję pętli zwarcia, test RCD (prąd i czas zadziałania), rezystancję izolacji i ciągłość połączeń wyrównawczych. Co obejmuje taki protokół, opisujemy w artykule o pomiarach elektrycznych.

Rdza na stykach albo kropelki pod pokrywą gniazdka oznaczają, że para wchodzi do środka. Takie gniazdo wymieniamy, nawet jeśli jeszcze „działa”.

Najczęstsze błędy, które poprawiamy

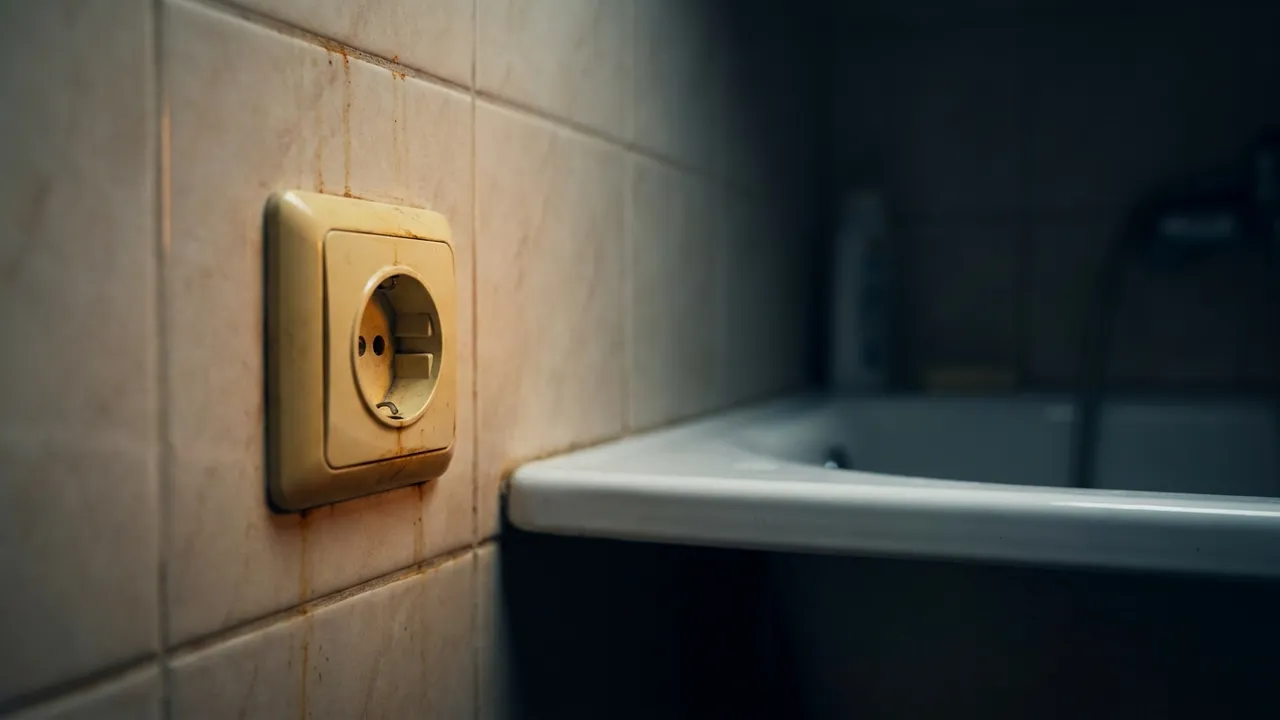

Gniazdko w strefie 2, tuż przy wannie. Widzimy je najczęściej w łazienkach z lat 80. i 90., gdzie wannę dostawiono po fakcie. Grozi tym, że ktoś suszy włosy stojąc w wodzie. Naprawa to przeniesienie gniazda poza strefę, a gdy się nie da, ślepa pokrywa i nowe gniazdo przy drzwiach lub gniazdo golarkowe z transformatorem.

Różnicówka tylko na gniazdkach, światło i wentylator bez. Typowy kompromis sprzed lat: jeden RCD na „gniazdkowe”, a oświetlenie łazienki na obwodzie świetlnym mieszkania bez ochrony. Oprawa nad wanną na takim obwodzie przy uszkodzeniu izolacji nie wyłączy się przy 30 mA. Dokładamy RCD na obwód świetlny albo przebudowujemy rozdzielnicę tak, żeby wszystkie obwody łazienki przechodziły przez ochronę.

Instalacja dwuprzewodowa z „zerowaniem” w gniazdku. W puszce ktoś połączył bolec ochronny z przewodem neutralnym. Przy przerwie w przewodzie N obudowa pralki dostaje pełne napięcie fazowe; dlaczego zerowanie jest groźne, wyjaśniamy w osobnym tekście. Jedyna naprawa to nowy obwód trójprzewodowy z rozdzielnicy. Przy okazji zwykle wymieniamy całą instalację łazienki, bo aluminiowe przewody i tak są u kresu (jak to wygląda, pokazujemy w tekście o wymianie instalacji elektrycznej).

Puszka rozgałęźna nad wanną. Została po starym układzie, w strefie 1, często z łączeniami skręcanymi i bez pokrywy. Wilgoć robi z niej miejsce upływów i przyczynę „wybijania” różnicówki. Przenosimy połączenia poza strefy, a puszkę likwidujemy.

Przedłużacz do pralki na podłodze. Gniazdo jest w korytarzu, więc kabel idzie pod drzwiami. Przedłużacz leżący na mokrej podłodze nie ma żadnego stopnia ochrony. Montujemy stałe gniazdo poza strefami na własnym obwodzie.

Brak połączeń wyrównawczych przy stalowych rurach. Albo przewód wyrównawczy przykręcony do rury z tworzywa, co nic nie daje. Sprawdzamy, które rury są metalowe na całej długości, i te łączymy z szyną.

Remont łazienki – kolejność prac z elektrykiem

Elektryk powinien pojawić się po skuciu starej glazury, a przed tynkami i hydroizolacją. Wtedy ustala się razem z projektem łazienki położenie deszczownicy, wanny i umywalki, bo od nich zależą strefy, a strefy decydują, gdzie mogą być gniazdka. Zmiana deszczownicy z 2,1 m na 2,4 m już po ułożeniu przewodów przesuwa strefę 1 wyżej i potrafi objąć oprawę, która była poza nią.

Dalej kolejność jest taka: bruzdy i przewody, puszki (hermetyczne w strefach, głębokie poza nimi), przewód wyrównawczy do przyszłej szyny, zdjęcia każdej ściany z miarką przed zatynkowaniem. Te zdjęcia zostawiamy klientowi, bo za pięć lat nikt nie pamięta, którędy idzie przewód do podświetlenia lustra. Czujnik i zasilanie maty grzewczej w podłodze wchodzą na tym samym etapie. Po glazurze montujemy osprzęt, robimy pomiary i wystawiamy protokół. Dopiero wtedy podłączamy pralkę.

FAQ - Najczęściej zadawane pytania

Czy gniazdko w łazience musi mieć klapkę?

Poza strefami 0–2 norma nie wymaga żadnego dodatkowego stopnia ochrony, więc klapka i IP44 to dobra praktyka, nie przepis. W strefach 1 i 2 wymagane jest IPX4, ale tam zwykłych gniazdek 230 V montować nie wolno, więc pytanie o klapkę w ogóle nie powstaje. My montujemy IP44 z klapką w każdej łazience, bo chroni styki przed parą.

Ile gniazdek potrzeba w łazience?

Zwykle dwa do czterech: jedno lub podwójne przy lustrze, jedno do pralki, ewentualnie do suszarki i podgrzewacza. Liczba zależy od tego, ile miejsca zostaje poza strefami. Zestawienie dla wszystkich pomieszczeń jest w artykule ile gniazdek w pokoju.

Czy mogę mieć gniazdko przy lustrze z podświetleniem?

Tak, jeśli lustro wisi poza strefami wanny i prysznica. Gniazdko i łącznik podświetlenia montujemy wtedy w jednej ramce obok lustra. Jeśli lustro jest w strefie 2 (na przykład nad umywalką przy samej wannie), samo podświetlenie może tam być w wersji IPX4, ale gniazdko trzeba przenieść poza strefę.

Łazienka bez okna – czy coś się zmienia?

Nie. Strefy wyznacza wanna, brodzik i wylot wody, a nie wentylacja czy okno. Zmienia się tylko to, że wentylator mechaniczny jest konieczny, a on, jak wszystko w łazience, musi być na obwodzie z RCD 30 mA i w strefach 1–2 mieć IPX4.

Czy przedłużacz w łazience jest dozwolony?

Norma nie zakazuje wprost użycia przedłużacza, ale zakazuje gniazd w strefach, a przedłużacz leżący na podłodze przy wannie omija ten zakaz w najgorszy możliwy sposób. Traktujemy go jako rozwiązanie na jeden dzień remontu, nigdy jako stałe zasilanie pralki.

---
