Bezpieczniki - rodzaje, oznaczenia i wymiana

Bezpieczniki i wyłączniki nadprądowe to podstawowe elementy ochronne każdej instalacji elektrycznej. Chronią przewody przed przegrzaniem i pożarem, a urządzenia przed uszkodzeniem. W tym artykule wyjaśnię różnice między rodzajami zabezpieczeń, jak odczytywać ich oznaczenia i kiedy należy je wymienić.

Czym jest bezpiecznik i jak działa?

Bezpiecznik to urządzenie ochronne, które przerywa obwód elektryczny gdy natężenie prądu przekroczy dopuszczalną wartość. Działa jak słabe ogniwo w łańcuchu - celowo przepala się, chroniąc resztę instalacji.

Zasada działania

W klasycznych bezpiecznikach topikowych prąd przepływa przez cienki drucik lub blaszkę metalową. Gdy natężenie prądu jest zbyt wysokie, element topikowy nagrzewa się i przepala, przerywając obwód. Po zadziałaniu bezpiecznik topikowy musi być wymieniony na nowy.

Wyłączniki nadprądowe działają inaczej - wykorzystują zjawisko elektromagnetyczne i bimetalowe. Przy przeciążeniu bimetal nagrzewa się i wyzwala mechanizm. Przy zwarciu zadziałanie następuje elektromagnetycznie, niemal natychmiastowo. Po zadziałaniu wyłącznik można ponownie załączyć.

Rodzaje bezpieczników topikowych

Bezpieczniki topikowe były standardem w instalacjach przez dziesiątki lat. Na Dolnym Śląsku, szczególnie w starszych budynkach Wrocławia, Świdnicy czy Wałbrzycha, wciąż można je spotkać.

Bezpieczniki ceramiczne gwintowe (DIAZED)

To klasyczne bezpieczniki z porcelanową obudową i gwintowaną główką. Montowane w gniazdach gwintowych, były standardem w instalacjach do lat 90. Występują w trzech rozmiarach oznaczonych jako DI, DII i DIII, różniących się wielkością gwintu i maksymalnym prądem.

Prądy znamionowe bezpieczników DIAZED to: 2A, 4A, 6A, 10A, 16A, 20A, 25A. Każdy prąd ma przypisany kolor główki, co ułatwia identyfikację.

Bezpieczniki nożowe (NH)

Bezpieczniki nożowe stosuje się w rozdzielnicach głównych i przemysłowych. Mają znacznie większe prądy znamionowe - od 6A do nawet 1250A. Charakteryzują się nożowymi stykami, które wsuwają się w podstawę.

Wyłączniki nadprądowe (nadmiarowo-prądowe)

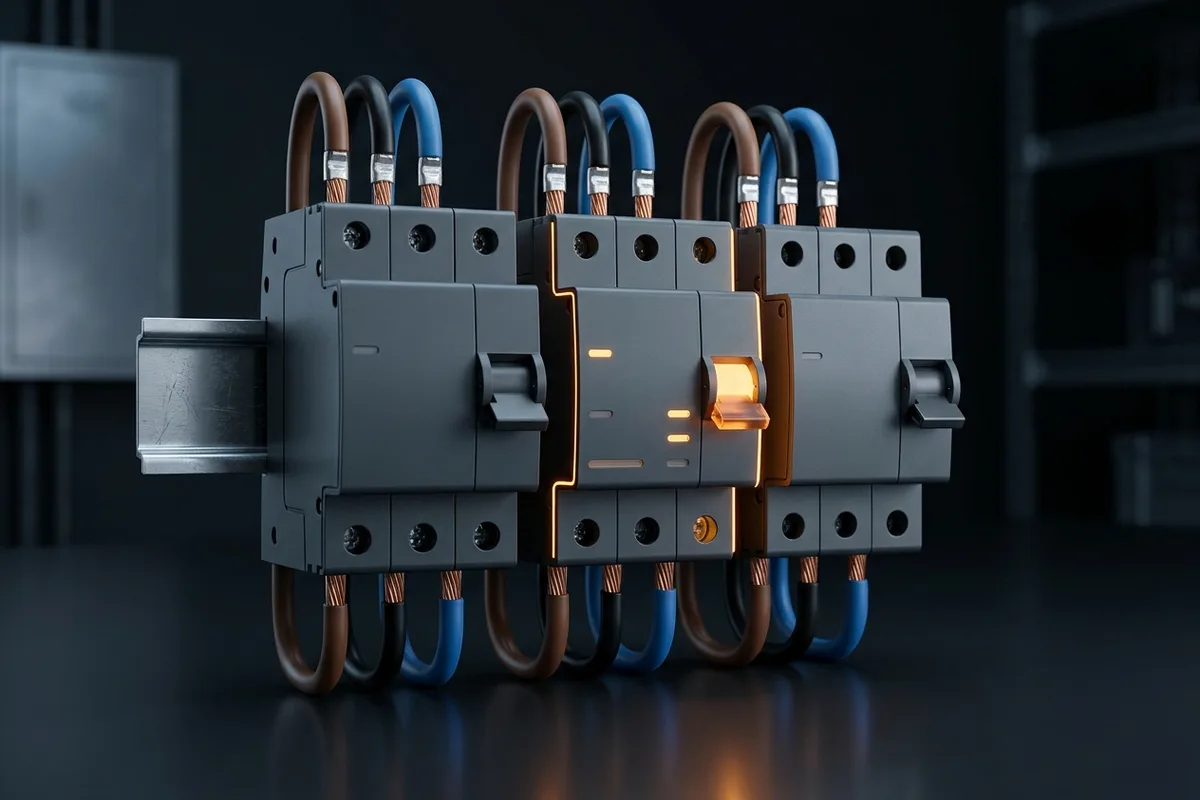

Współczesne instalacje wyposażone są w wyłączniki nadprądowe, potocznie nazywane "eskami" od nazwy jednego z producentów. Są to urządzenia wielokrotnego użytku, które po zadziałaniu można ponownie załączyć.

Charakterystyki wyzwalania

Wyłączniki nadprądowe różnią się charakterystyką wyzwalania, oznaczaną literami B, C lub D. Charakterystyka określa, przy jakim wielokrotności prądu znamionowego nastąpi natychmiastowe wyzwolenie elektromagnetyczne.

Charakterystyka B wyzwala przy 3-5 krotności prądu znamionowego. Stosowana jest w obwodach oświetleniowych i gniazdkowych w budynkach mieszkalnych. Jest to najczęściej spotykana charakterystyka w domach.

Charakterystyka C wyzwala przy 5-10 krotności prądu znamionowego. Stosowana w obwodach z urządzeniami o większych prądach rozruchowych, jak klimatyzatory, pompy czy niewielkie silniki.

Charakterystyka D wyzwala przy 10-20 krotności prądu znamionowego. Przeznaczona dla obwodów z dużymi prądami rozruchowymi - silniki przemysłowe, transformatory, spawarki.

Prądy znamionowe

Standardowe prądy znamionowe wyłączników nadprądowych to: 6A, 10A, 13A, 16A, 20A, 25A, 32A, 40A, 50A, 63A. Dobór prądu zależy od przekroju przewodu i planowanego obciążenia obwodu.

Dla typowych obwodów domowych stosuje się wyłączniki B16A dla gniazd zabezpieczonych przewodem 2,5mm² oraz B10A dla oświetlenia z przewodem 1,5mm².

Oznaczenia na wyłączniku

Na każdym wyłączniku nadprądowym znajdują się istotne informacje. Symbol charakterystyki i prąd znamionowy, na przykład B16, oznaczają charakterystykę B i prąd 16A. Napięcie znamionowe to zazwyczaj 230/400V. Zdolność zwarciowa określa maksymalny prąd zwarciowy, jaki wyłącznik może bezpiecznie przerwać, typowo 6kA lub 10kA.

Kiedy wymienić bezpiecznik lub wyłącznik?

Zabezpieczenia nie są wieczne. Istnieją sytuacje, gdy wymiana jest konieczna lub zalecana.

Wymiana konieczna

Bezpiecznik topikowy wymienia się zawsze po zadziałaniu, ponieważ element topikowy jest zniszczony. Wyłącznik nadprądowy wymienia się gdy jest uszkodzony mechanicznie, nie daje się załączyć, samoczynnie się wyłącza bez przyczyny lub ma widoczne ślady przepalenia.

Wymiana zalecana

Podczas modernizacji instalacji warto wymienić stare bezpieczniki topikowe na nowoczesne wyłączniki nadprądowe. Gdy wyłącznik ma więcej niż 20 lat, rozważ wymianę profilaktyczną. Przy zmianie przeznaczenia obwodu może być potrzebna zmiana charakterystyki lub prądu zabezpieczenia.

Jak bezpiecznie wymienić bezpiecznik?

Wymiana bezpiecznika topikowego w domowej rozdzielnicy jest prostą czynnością, którą można wykonać samodzielnie przy zachowaniu zasad bezpieczeństwa.

Procedura wymiany bezpiecznika topikowego

Przed wymianą należy wyłączyć główny wyłącznik zasilania. Następnie odkręca się przepalony bezpiecznik. Trzeba sprawdzić prąd znamionowy starego bezpiecznika i wziąć nowy o tym samym prądzie. Wkręca się nowy bezpiecznik i załącza zasilanie.

Procedura wymiany wyłącznika nadprądowego

Wymiana wyłącznika nadprądowego wymaga podstawowej wiedzy elektrycznej. Należy wyłączyć główne zasilanie i upewnić się, że jest odcięte. Odkręca się przewody od starego wyłącznika, notując które gdzie były podłączone. Wyciąga się stary wyłącznik z szyny. Montuje się nowy wyłącznik i podłącza przewody zgodnie z notatkami. Na koniec załącza się zasilanie i sprawdza działanie.

Dobór zabezpieczeń do przewodów

Prawidłowy dobór zabezpieczenia do przekroju przewodu jest kluczowy dla bezpieczeństwa. Zabezpieczenie musi chronić przewód przed przegrzaniem.

Tabela doboru

Wartości w nawiasach to absolutne maksimum, które można stosować tylko przy dobrych warunkach chłodzenia przewodu.

Bezpieczniki a wyłączniki - co wybrać?

Przy modernizacji instalacji powstaje pytanie, czy pozostać przy bezpiecznikach topikowych, czy przejść na wyłączniki nadprądowe.

Zalety wyłączników nadprądowych

Wyłączniki są wielokrotnego użytku, co eliminuje potrzebę trzymania zapasu bezpieczników. Załączenie po zadziałaniu zajmuje sekundę. Nowoczesne wyłączniki mają lepsze parametry ochronne. Łatwo można zidentyfikować, który obwód się wyłączył.

Zalety bezpieczników topikowych

Bezpieczniki są tańsze w zakupie. W niektórych zastosowaniach przemysłowych zapewniają lepszą ochronę. Nie ma możliwości wielokrotnego załączania na zwarcie.

W instalacjach domowych zdecydowanie rekomenduję wyłączniki nadprądowe. Wygoda użytkowania i bezpieczeństwo przeważają nad nieco wyższą ceną.

Często zadawane pytania

Czy mogę zamontować bezpiecznik o wyższym prądzie?

Absolutnie nie! Bezpiecznik o wyższym prądzie nie będzie chronił przewodu przed przegrzaniem. Jeśli obecne zabezpieczenie często się wyłącza, trzeba znaleźć przyczynę - może to być przeciążony obwód, zwarcie lub uszkodzone urządzenie.

Jak sprawdzić, czy wyłącznik jest sprawny?

Wyłącznik nadprądowy możesz sprawdzić ręcznie wyłączając i załączając go. Powinien przełączać się pewnie, bez zacięć. Jeśli jest luźny lub nie trzyma pozycji włączonej, wymień go. Profesjonalną kontrolę parametrów wykonuje elektryk podczas przeglądu.

Dlaczego bezpiecznik od razu się przepala po wymianie?

Natychmiastowe przepalenie nowego bezpiecznika oznacza zwarcie w obwodzie. Nie próbuj wkładać kolejnych bezpieczników. Wezwij elektryka, który zlokalizuje i usunie zwarcie. Przyczyną może być uszkodzony przewód, gniazdko lub podłączone urządzenie.
