Ogrzewanie elektryczne podłogowe - instalacja

Elektryczne ogrzewanie podłogowe to komfortowe i efektywne rozwiązanie grzewcze, szczególnie popularne w łazienkach, kuchniach i przedpokojach. Jako elektryk wykonujący instalacje grzewcze na Dolnym Śląsku od wielu lat, przedstawiam kompleksowy poradnik dotyczący wyboru, instalacji i eksploatacji elektrycznego ogrzewania podłogowego.

Rodzaje elektrycznego ogrzewania podłogowego

Na rynku dostępne są różne technologie elektrycznego ogrzewania podłogowego, każda z własnymi charakterystykami i zastosowaniami.

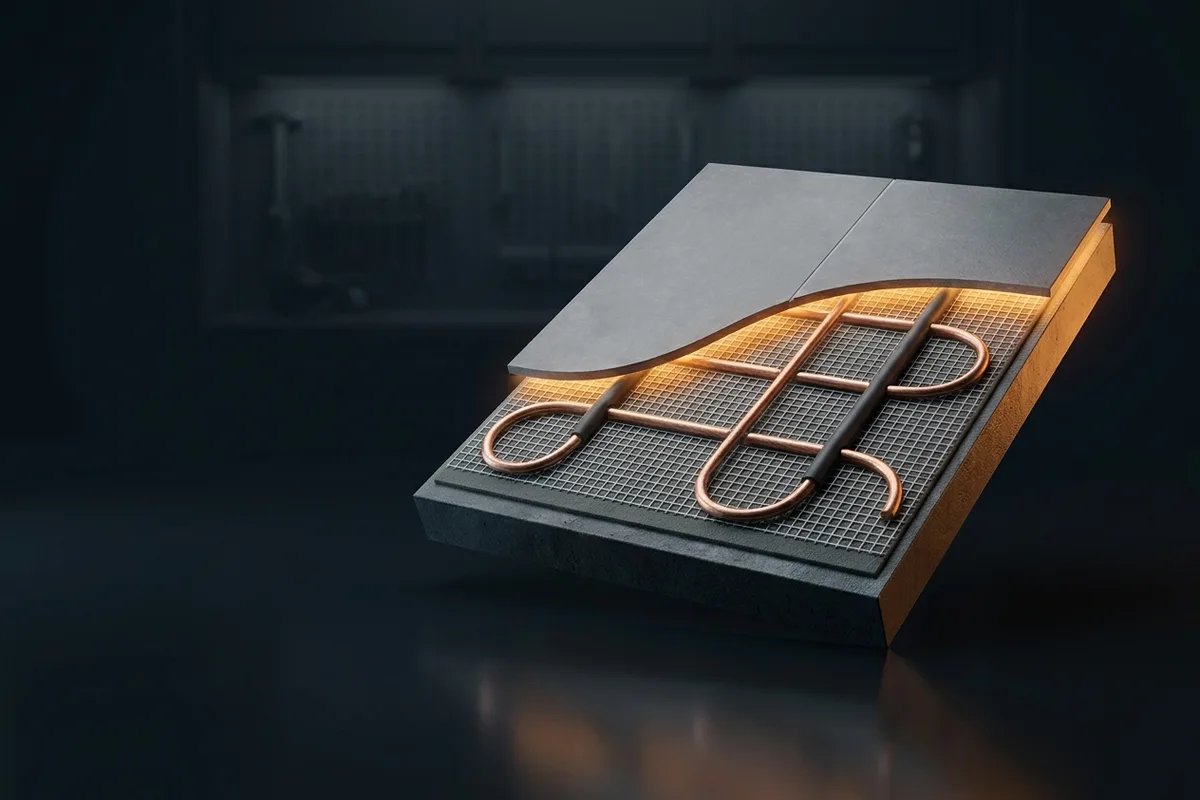

Maty grzewcze

Najpopularniejsze rozwiązanie dla łazienek i kuchni. Kabel grzewczy fabrycznie przymocowany do siatki z włókna szklanego, co ułatwia montaż.

Specyfikacja mat grzewczych:

Zastosowanie:

• Pod płytki ceramiczne i gres
• Pod kamień naturalny
• Minimalna grubość warstwy wykończeniowej

Kable grzewcze

Luźne kable grzewcze układane ręcznie na podłożu. Pozwalają na dowolne rozłożenie ciepła i dopasowanie do nieregularnych kształtów.

Specyfikacja kabli grzewczych:

Zalety kabli:

• Elastyczność układu
• Możliwość ominięcia przeszkód
• Niższy koszt niż maty
• Idealne do nieregularnych pomieszczeń

Folie grzewcze

Ultracienkie elementy grzewcze na bazie włókna węglowego lub pasków metalowych. Idealne pod podłogi drewniane i panele.

Specyfikacja folii grzewczych:

Zastosowanie:

• Pod panele podłogowe
• Pod deski drewniane
• Pod wykładziny (ograniczenia)

Wymagania elektryczne

Elektryczne ogrzewanie podłogowe wymaga odpowiednio przygotowanej instalacji elektrycznej.

Moc i zabezpieczenia

Obliczanie mocy: Moc = Powierzchnia grzewcza × Moc jednostkowa

Przykład: Łazienka 6 m², moc maty 150 W/m² Moc = 6 × 150 = 900 W

Dobór zabezpieczeń:

Dedykowany obwód

Ogrzewanie podłogowe powinno mieć dedykowany obwód elektryczny z:

• Wyłącznikiem nadprądowym (B lub C)
• Wyłącznikiem różnicowoprądowym 30 mA
• Ochroną przepięciową (zalecana)

Termostat i czujnik temperatury

System ogrzewania podłogowego wymaga termostatu z czujnikiem podłogowym.

Rodzaje termostatów:

• Mechaniczne (bimetalowe) - proste, tanie
• Elektroniczne - dokładniejsze, programowalne
• Smart (WiFi) - zdalne sterowanie, harmonogramy

Specyfikacja czujnika podłogowego:

• Typ: NTC 10kΩ (najczęściej)
• Długość przewodu: 3-4 m
• Umiejscowienie: w rurce osłonowej między pętlami kabla

Proces instalacji

Prawidłowa instalacja elektrycznego ogrzewania podłogowego wymaga zachowania określonej kolejności prac.

Przygotowanie podłoża

1. Oczyszczenie - usunięcie pyłu, tłuszczu, luźnych fragmentów
2. Wyrównanie - eliminacja nierówności powyżej 5 mm
3. Gruntowanie - poprawa przyczepności
4. Izolacja termiczna - styropian/XPS (opcjonalnie, zalecane)

Instalacja maty/kabla grzewczego

Dla mat grzewczych:

1. Rozłożenie maty od termostatu
2. Cięcie siatki (nie kabla!) przy zmianie kierunku
3. Mocowanie do podłoża (klej, taśma)
4. Wyprowadzenie zimnych końców do puszki termostatu
5. Ułożenie czujnika temperatury

Dla kabli grzewczych:

1. Montaż taśmy mocującej na podłożu
2. Układanie kabla w równych odstępach
3. Zachowanie minimalnego promienia gięcia (5× średnica)
4. Unikanie krzyżowania kabli

Pomiary kontrolne

Obowiązkowe pomiary przed zakryciem:

• Rezystancja izolacji (min. 10 MΩ przy 500V DC)
• Rezystancja przewodnika (zgodna z kartą katalogową ±5%)
• Ciągłość przewodu ochronnego

Warstwa wykończeniowa

Pod płytki ceramiczne:

1. Naniesienie warstwy kleju elastycznego
2. Zatopienie maty w kleju
3. Położenie płytek (klej elastyczny C2)
4. Fugowanie po wyschnięciu

Pod panele/deski:

1. Ułożenie folii grzewczej
2. Pokrycie folią PE (izolacja)
3. Montaż paneli na folii

Montaż termostatu

1. Instalacja puszki podtynkowej przy wejściu do pomieszczenia
2. Podłączenie przewodów zasilających
3. Podłączenie kabla grzewczego
4. Podłączenie czujnika temperatury
5. Montaż termostatu i konfiguracja

Dobór mocy ogrzewania

Prawidłowy dobór mocy ogrzewania podłogowego zależy od przeznaczenia i charakterystyki pomieszczenia.

Ogrzewanie podstawowe vs komfortowe

Ogrzewanie podstawowe - jedyne źródło ciepła w pomieszczeniu:

• Łazienka: 150-200 W/m²
• Kuchnia: 130-150 W/m²
• Pokój: 120-150 W/m²

Ogrzewanie komfortowe - uzupełnienie innego źródła:

• Łazienka: 100-130 W/m²
• Kuchnia: 80-120 W/m²
• Przedpokój: 100-120 W/m²

Czynniki wpływające na dobór mocy

• Izolacja budynku - słaba izolacja wymaga większej mocy
• Rodzaj podłogi - płytki lepiej przewodzą ciepło niż drewno
• Temperatura pomieszczenia - łazienka 24°C, pokój 20°C
• Strefa klimatyczna - Dolny Śląsk to strefa III

Koszty instalacji i eksploatacji

Koszty zakupu i montażu

Koszty zakupu materiałów i montażu ogrzewania podłogowego zależą od wielu czynników: rodzaju systemu (mata, kabel, folia), typu termostatu, wielkości pomieszczenia oraz zakresu prac. Skontaktuj się z elektrykiem po indywidualną wycenę dostosowaną do Twojego projektu.

Koszty eksploatacji

Koszty eksploatacji elektrycznego ogrzewania podłogowego zależą od wielkości pomieszczenia, mocy systemu, czasu pracy, izolacji budynku oraz aktualnych cen energii elektrycznej. Ogrzewanie podłogowe jest porównywalne lub korzystniejsze kosztowo od grzejników elektrycznych, szczególnie przy zastosowaniu programowalnego termostatu.

Najczęstsze błędy przy instalacji

Przez lata pracy spotkałem się z wieloma nieprawidłowo wykonanymi instalacjami. Oto najczęstsze błędy:

Błędy projektowe

1. Zbyt mała moc - niedogrzane pomieszczenie
2. Brak czujnika podłogowego - przegrzewanie, uszkodzenie podłogi
3. Ogrzewanie pod meblami - przegrzewanie, nieefektywność
4. Nieuwzględnienie strat ciepła - niedoszacowana moc

Błędy montażowe

1. Uszkodzenie kabla - przecięcie, zgięcie pod ostrym kątem
2. Krzyżowanie kabli - lokalne przegrzewanie
3. Brak pomiaru rezystancji - niewykryte uszkodzenia
4. Złe umiejscowienie czujnika - nieprawidłowy odczyt temperatury

Błędy użytkowania

1. Zbyt wczesne uruchomienie - przed wyschnięciem wylewki/kleju
2. Zakrywanie podłogi dywanami - przegrzewanie
3. Stawianie mebli na ogrzewanej powierzchni - nieefektywność

FAQ - Najczęściej zadawane pytania

Czy elektryczne ogrzewanie podłogowe jest drogie w eksploatacji?

Koszty zależą od wielu czynników: izolacji budynku, ceny energii, sposobu użytkowania i wielkości pomieszczenia. Ogrzewanie podłogowe jest droższe od centralnego ogrzewania gazowego, ale porównywalne lub tańsze od grzejników elektrycznych. Kluczem do oszczędności jest programowalny termostat i właściwe ustawienia.

Jak długo schnie wylewka przed uruchomieniem ogrzewania?

Minimalne zalecane czasy schnięcia przed pierwszym uruchomieniem: dla kleju do płytek - 7-14 dni, dla wylewki cementowej - 28 dni (1 dzień na każdy milimetr grubości). Pierwsze uruchomienie powinno być stopniowe: start od 20°C, zwiększanie o 5°C dziennie do temperatury docelowej. Zbyt wczesne lub gwałtowne uruchomienie może uszkodzić wylewkę i klej.

Czy mogę położyć dywan na ogrzewanej podłodze?

Nie jest to zalecane. Dywan stanowi izolację termiczną, która blokuje przepływ ciepła do pomieszczenia i powoduje przegrzewanie kabla grzewczego. Może to prowadzić do uszkodzenia systemu i skrócenia żywotności. Jeśli koniecznie potrzebujesz dywanu, wybierz cienki, o niskim oporze cieplnym (R < 0,1 m²K/W) i zostaw minimum 30 cm odstępu od krawędzi.
