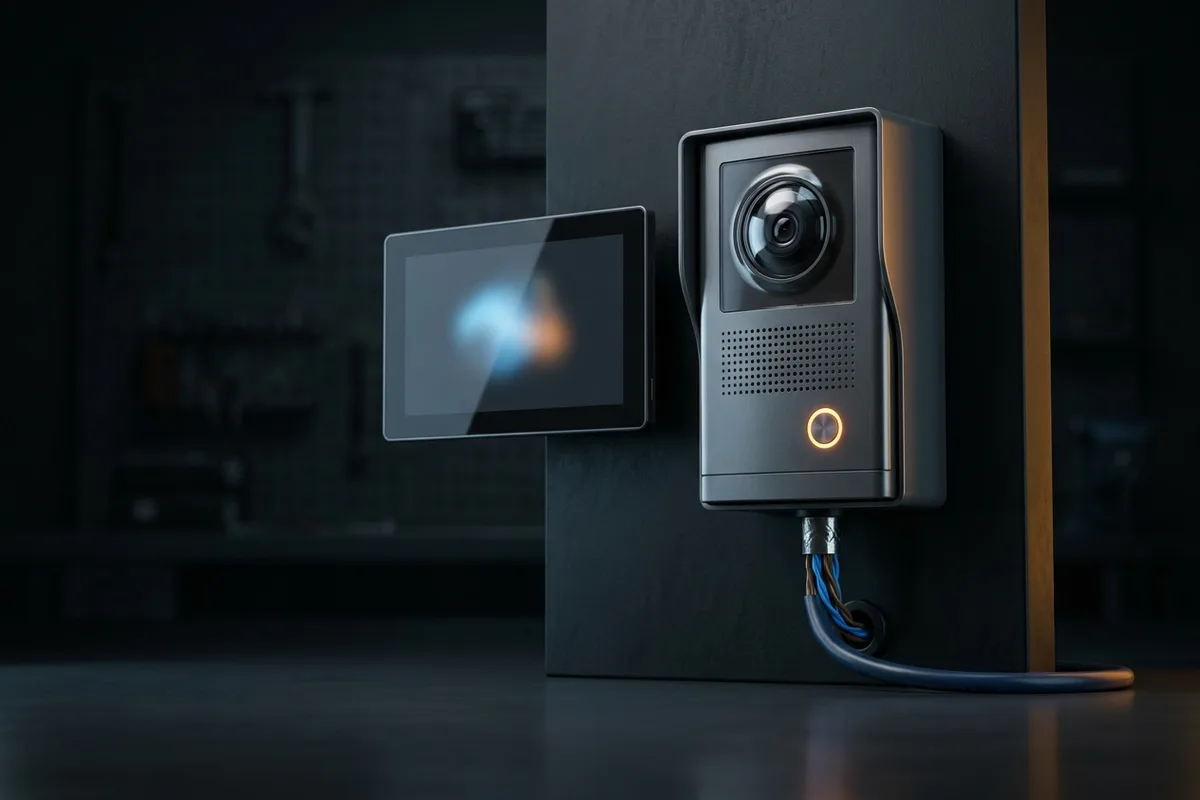

Domofon z kamerą - instalacja elektryczna

Niedawno przy domu pod Bolesławcem klient pokazał mi furtkę: dzwonek z lat 90. i pojedynczy dwużyłowy kabel w ścianie. Pytał, czy na czymś takim da się zrobić domofon z kamerą. Da się — wideodomofon można dziś oprzeć na dwóch żyłach, kablu sieciowym z PoE albo na samym WiFi. Każdy wariant ma jednak inne wymagania elektryczne i inne pułapki, dlatego zanim kupisz zestaw, sprawdź, co faktycznie masz w ścianie.

Rodzaje wideodomofonów

Na rynku dostępnych jest wiele typów wideodomofonów, różniących się technologią, funkcjonalnością i wymaganiami instalacyjnymi.

Wideodomofony analogowe (2-przewodowe)

Klasyczne rozwiązanie wykorzystujące dedykowane okablowanie analogowe. Sygnał wideo i audio przesyłany jest jednym kablem.

Charakterystyka:

• Okablowanie: 2-przewodowe (niektóre systemy 4-przewodowe)
• Zasięg: do 100 m
• Jakość obrazu: SD (rozdzielczość do 480p)
• Zasilanie: z monitora wewnętrznego

Zalety:

• Prosta instalacja
• Niezawodność
• Niezależność od sieci WiFi/LAN
• Niski koszt systemu

Wideodomofony IP (sieciowe)

Nowoczesne systemy wykorzystujące sieć komputerową do transmisji obrazu i dźwięku w jakości HD.

Charakterystyka:

• Okablowanie: kabel sieciowy Cat 5e/Cat 6 (PoE)
• Jakość obrazu: Full HD (1080p) lub 2K
• Zasilanie: PoE (Power over Ethernet)
• Integracja: możliwość podglądu przez Internet

Wideodomofony WiFi (bezprzewodowe)

Systemy łączące się z domową siecią WiFi, niewymagające okablowania między stacją bramową a monitorem.

Charakterystyka:

• Okablowanie: tylko zasilanie 230V do stacji bramowej
• Komunikacja: WiFi 2.4/5 GHz
• Jakość obrazu: Full HD lub 2K
• Aplikacja: podgląd na smartfonie

Popularne modele WiFi:

• Ring Video Doorbell
• Google Nest Doorbell
• Aqara Video Doorbell G4
• Hikvision DS-KV6113-WPE1

Systemy hybrydowe

Łączą zalety systemów przewodowych i bezprzewodowych. Stacja bramowa połączona jest kablem z centralą, a dostęp przez smartfon zapewnia moduł WiFi.

Wymagania elektryczne dla wideodomofonu

Prawidłowa instalacja wideodomofonu wymaga odpowiedniego przygotowania infrastruktury elektrycznej.

Zasilanie stacji bramowej

Systemy 2-przewodowe: Zasilanie z monitora wewnętrznego przez dedykowany kabel. Nie wymaga osobnego przewodu zasilającego do stacji bramowej.

Systemy IP/PoE: Zasilanie przez kabel sieciowy z przełącznika PoE lub injektora. Moc typowo 15-30W (standard PoE 802.3af/at).

Systemy WiFi: Wymagają zasilania 230V przy stacji bramowej lub transformatora dzwonkowego 8-24V AC.

Zasilanie monitora wewnętrznego

Monitor wewnętrzny wymaga zasilania 230V AC. Należy zapewnić:

• Gniazdko elektryczne w pobliżu miejsca montażu
• Lub wypust elektryczny ukryty za monitorem
• Przewód 3x1,5 mm² z zabezpieczeniem B10A

Kabel do furtki: skrętka żelowana zamiast YTDY

Do furtki od lat kładło się YTDY, czyli telekomunikacyjny przewód z cienkimi żyłami 0,5 mm w powłoce PVC. Wewnątrz domu jest w porządku. W ziemi i w słupku ogrodzenia przegrywa z wilgocią: woda wchodzi przez uszkodzoną powłokę albo nieuszczelniony koniec i wędruje kapilarnie wzdłuż żył, a po kilku zimach na stacji bramowej pojawiają się zakłócenia obrazu, szum w rozmowie albo zanik połączenia. Dlatego do furtki i bramy kładziemy skrętkę zewnętrzną żelowaną: kategoria 5e albo 6, powłoka z polietylenu (PE) odporna na wilgoć i UV, a przestrzeń między parami wypełniona żelem, który blokuje wnikanie wody. Wersja FTP (z ekranem) ma sens, gdy skrętka idzie w jednym wykopie z kablem zasilającym albo obok siłownika bramy.

Ta sama skrętka obsłuży każdy typ systemu. W wideodomofonie dwuprzewodowym wykorzystujemy jedną parę, a trzy zostają w zapasie: na elektrozaczep, przycisk wyjścia, czytnik kart albo drugą linię. W systemie IP skrętka niesie dane i zasilanie PoE, więc przy stacji bramowej nie potrzeba zasilacza. Kiedy klient po trzech latach dokłada kamerę na słupku albo czytnik kodów, nie kopiemy drugi raz.

Skrętka nie przenosi jednak dużej mocy. Elektrozaczep zasilany na odcinku 30-40 m po żyłach 0,5 mm traci tyle napięcia, że zwalnia rygiel tylko czasem. Jeśli w słupku ma być oświetlenie, podgrzewana skrzynka na listy, zwora albo gniazdo do kosiarki, to do słupka idzie osobny kabel ziemny YKY 3x1,5 lub 3x2,5 mm² w swojej rurze, z wyłącznikiem różnicowoprądowym w domu. Przekrój dobieramy do długości trasy według zasad z artykułu o przekroju przewodów.

Rura osłonowa ma średnicę co najmniej 32-40 mm i dwa łuki zamiast ostrych kolanek, żeby dało się wymienić albo dociągnąć przewód. Rur układamy dwie: sygnałową i zasilającą, z przerwą między nimi. W słupku zostawiamy zapas przewodu i puszkę hermetyczną, a nie skręcone żyły owinięte taśmą w środku bloczka.

Komponenty systemu wideodomofonowego

Kompletny system wideodomofonu składa się z kilku elementów.

Stacja bramowa (panel zewnętrzny)

Montowana przy wejściu, zawiera:

• Kamerę (kąt widzenia 120-180°)
• Mikrofon i głośnik
• Przycisk dzwonka
• Podświetlenie IR (widzenie nocne)
• Opcjonalnie: czytnik kart/kodów

Parametry kamery:

Monitor wewnętrzny

Stacja wewnętrzna z ekranem LCD, umożliwiająca:

• Podgląd obrazu z kamery
• Rozmowę z gościem
• Otwieranie elektrozamka/bramy
• Opcjonalnie: nagrywanie, zdjęcia

Typowe wielkości ekranu:

• 4,3" - kompaktowy, budżetowy
• 7" - standardowy, popularny wybór
• 10" - premium, dobry do słabego wzroku

Dodatkowe akcesoria

• Dodatkowe monitory (dla wielu pomieszczeń)
• Bramofon (sygnalizacja dźwiękowa)
• Kamera dodatkowa (np. na podwórku)
• Moduł WiFi (dla systemów przewodowych)
• Zasilacz rezerwowy (UPS)

Elektrozaczep, zwora i zasilacz buforowy

Wideodomofon otwiera furtkę na dwa sposoby: elektrozaczepem w ościeżnicy albo zworą elektromagnetyczną. Różnią się tym, co się dzieje bez prądu, i od tego zależy zasilanie.

Elektrozaczep zwalnia rygiel, kiedy dostaje napięcie. Bez prądu furtka zostaje zamknięta i otwiera się kluczem. Większość modeli działa na 12 V AC lub DC i pobiera 0,3-1 A, ale tylko przez kilka sekund. Najczęściej zasilamy go z wyjścia stacji bramowej albo z zasilacza domofonu. Wersja z pamięcią (blokadą) zostaje odblokowana po krótkim impulsie do pierwszego otwarcia furtki. Gość nie musi pchać furtki dokładnie w chwili, gdy brzęczy zaczep. Przy furtce oddalonej od wejścia do domu to praktyczna różnica. Zaczep bez pamięci puszcza tylko na czas impulsu, za to nie zostawia furtki otwartej, gdy ktoś wciśnie przycisk i nikt nie wejdzie. Zaczep na prąd zmienny (12 V AC) brzęczy, a na stały pracuje cicho. Napięcie zaczepu musi pasować do wyjścia panelu, inaczej potrzebny jest przekaźnik i osobny zasilacz.

Zwora elektromagnetyczna trzyma furtkę, dopóki jest zasilana, i puszcza, gdy zasilanie zniknie (fail-safe). Pobiera prąd przez całą dobę, typowo 0,3-0,5 A przy 12 V DC. Zaletą jest duża siła trzymania i brak mechanizmu, który zamarza. Wadą jest to, że zanik prądu otwiera furtkę. Dlatego zworę zasilamy wyłącznie z zasilacza buforowego z akumulatorem żelowym (np. 12 V/7 Ah). Zasilacz montujemy w rozdzielnicy na szynie DIN albo w osobnej szafce w domu lub przy bramie i podłączamy go do osobnego obwodu z wyłącznikiem B6 lub B10. Taki zestaw podtrzymuje zworę przez wiele godzin i sygnalizuje rozładowanie akumulatora. Linię 12 V do zwory układamy przewodem o przekroju dobranym do długości. Pojedyncza żyła skrętki ma ok. 0,2 mm² (średnica ok. 0,5 mm): przy 50 m trasy i 0,5 A spadek sięga ok. 4,5 V, czyli zwora dostaje zamiast 12 V ledwie 7,5 V i trzyma dużo słabiej. Dlatego zasilanie zwory prowadzimy kilkoma żyłami skrętki połączonymi równolegle albo osobnym przewodem 2x1 mm².

Wideodomofon IP a brama wjazdowa

Prawie każdy wideodomofon ma wyjście do bramy: przekaźnik ze stykiem bezpotencjałowym (NO/COM) w stacji bramowej, w monitorze albo w module rozszerzeń. Ten styk podłączamy do wejścia sterującego centrali napędu bramy, zwykle opisanego jako „krok po kroku” albo „otwórz”, tego samego, do którego podłącza się przycisk ścienny. Centrala sama podaje na ten zacisk niskie napięcie, a wideodomofon tylko zwiera styk. Między wideodomofonem a bramą nie płynie więc 230 V. Przewodu sterującego nie wolno prowadzić w jednej rurze z zasilaniem siłownika ani podpinać styku przekaźnika pod 230 V. Napięcie na linii sygnałowej uszkodzi elektronikę panelu i stwarza ryzyko porażenia przy furtce.

W systemie IP otwieranie bramy działa także z aplikacji w telefonie. Gość dzwoni, a domownik widzi go w pracy i jednym przyciskiem otwiera furtkę dla kuriera albo bramę dla samochodu. Dwa wyjścia (furtka i brama) to standard średniej półki, więc przy wyborze panelu warto to sprawdzić. Jeśli w domu działa system smart home, przekaźnik bramy i stan krańcówek można też wpiąć w sterownik, żeby widział, czy brama jest otwarta. Nie zastępuje to jednak fizycznego przycisku i pilota.

Stacja bramowa na słupku, długa skrętka i kabel w ziemi łapią przepięcia od wyładowań, a uszkodzony przez burzę panel IP to częsta reklamacja. Przy dłuższej trasie warto dać ogranicznik przepięć na linię LAN/PoE przy wejściu do budynku i ogranicznik w rozdzielnicy po stronie zasilania. Zasady opisujemy w artykule o ochronie przeciwprzepięciowej.

Planowanie instalacji

Prawidłowe zaplanowanie instalacji wideodomofonowej wymaga uwzględnienia kilku czynników.

Lokalizacja stacji bramowej

Optymalna wysokość montażu: 140-160 cm od podłoża (obiektyw kamery na wysokości oczu)

Czynniki do uwzględnienia:

• Kierunek padania światła (unikać bezpośredniego słońca w obiektyw)
• Ochrona przed deszczem (daszek lub wnęka)
• Dostępność dla osób niepełnosprawnych
• Odległość od furtki/bramy

Trasa kablowa

Kabel między stacją bramową a budynkiem powinien być:

• Prowadzony w rurze osłonowej, osobnej dla skrętki i dla kabla 230 V
• Zakopany jak kabel energetyczny, około 70 cm pod powierzchnią, na podsypce z piasku
• Pod podjazdem w rurze o większej wytrzymałości, bo tam jeździ samochód
• Oznaczony taśmą ostrzegawczą nad rurami

Lokalizacja monitora

Monitor wewnętrzny najczęściej montuje się:

• W przedpokoju (przy drzwiach wejściowych)
• W salonie (centralne miejsce w domu)
• W kuchni (duża aktywność domowników)

Proces instalacji

Montaż wideodomofonu obejmuje kilka etapów.

Przygotowanie infrastruktury

1. Przeprowadzenie kabli od rozdzielnicy do miejsca montażu monitora
2. Przeprowadzenie kabli od monitora do stacji bramowej
3. Instalacja puszek montażowych
4. Przeprowadzenie kabla do elektrozamka (jeśli planowany)

Montaż stacji bramowej

1. Zamocowanie ramki montażowej
2. Podłączenie kabli zgodnie ze schematem producenta
3. Osadzenie panelu w ramce
4. Uszczelnienie połączeń (silikon)
5. Regulacja kąta kamery

Montaż monitora wewnętrznego

1. Zamocowanie wspornika na ścianie
2. Podłączenie kabli zasilających i sygnałowych
3. Zawieszenie monitora na wsporniku
4. Konfiguracja ustawień

Konfiguracja systemu

1. Parowanie stacji bramowej z monitorem
2. Ustawienie głośności dzwonka
3. Konfiguracja parametrów kamery
4. Test połączenia i otwierania zamka
5. Konfiguracja aplikacji mobilnej (jeśli dostępna)

Popularne systemy wideodomofonowe

Segment ekonomiczny

Vidos M320B + S6S:

• System 2-przewodowy
• Monitor 7" kolorowy
• Kamera 600 TVL
• Obsługa 2 wejść

Hikvision DS-KIS602:

• System 2-przewodowy
• Monitor 7" dotykowy
• Kamera 2 Mpx Full HD
• Aplikacja Hik-Connect

Segment średni

Commax CDV-70QT + DRC-4L:

• System 4-przewodowy
• Monitor 7" dotykowy
• Pamięć zdjęć (100 szt.)
• Możliwość rozbudowy

Dahua VTH2421FW-P + VTO2111D-WP:

• System IP (PoE)
• Monitor 7" WiFi
• Kamera 2 Mpx szeroki kąt
• Integracja z CCTV

Segment premium

2N IP Verso + Indoor Touch:

• System IP modułowy
• Monitor 7" Android
• Kamera Full HD 135°
• Integracja KNX, SIP

Doorbird D2101V:

• System IP/PoE
• Kamera Full HD 180°
• Konstrukcja całostalowa
• API dla smart home

Koszty instalacji na Dolnym Śląsku

Koszty instalacji wideodomofonu zależą od wielu czynników: wybranego systemu (ekonomiczny, średni, premium), zakresu prac kablowych, konieczności montażu elektrozamka czy integracji z bramą. Skontaktuj się z elektrykiem po indywidualną wycenę dopasowaną do Twoich potrzeb.

FAQ - Najczęściej zadawane pytania

Czy wideodomofon działa podczas awarii prądu?

Standardowe wideodomofony nie działają bez zasilania. Rozwiązaniem jest instalacja zasilacza awaryjnego (UPS) podtrzymującego system przez kilka godzin. Dla podstawowej funkcjonalności (dzwonek, rozmowa) wystarczy UPS o mocy 300-500VA. Niektóre systemy WiFi z zasilaniem bateryjnym (np. Ring) działają niezależnie od prądu, ale wymagają sprawnego WiFi i routera.

Czy mogę sam zainstalować wideodomofon?

Proste systemy 2-przewodowe można zainstalować samodzielnie, jeśli infrastruktura kablowa już istnieje. Montaż wymagający ingerencji w instalację elektryczną (nowe obwody, zasilanie 230V) powinien wykonać elektryk z uprawnieniami. Koszt profesjonalnej instalacji jest niewielki w porównaniu do ryzyka nieprawidłowego montażu — skontaktuj się po wycenę.

Jak daleko może być stacja bramowa od monitora?

Dla systemów 2-przewodowych maksymalna odległość to około 100 m przy użyciu odpowiedniego kabla. Systemy IP działają do 100 m po kablu sieciowym Cat 5e/6. Dla większych odległości stosuje się wzmacniacze sygnału lub przełączniki sieciowe. Systemy WiFi zależą od zasięgu sieci - typowo do 30-50 m w otwartej przestrzeni, mniej przez ściany.

Czy do furtki wystarczy zwykła skrętka do internetu?

Nie. Zwykła skrętka wewnętrzna ma powłokę PVC bez wypełnienia, która w ziemi i w słupku nasiąka wodą. Po kilku sezonach pojawiają się zakłócenia, a PoE zaczyna się rozłączać. Do furtki układamy skrętkę zewnętrzną żelowaną w powłoce PE, zawsze w rurze osłonowej. Różnica w cenie na trasie 30 m jest niewielka w porównaniu z kopaniem drugi raz.

Elektrozaczep czy zwora do furtki?

Do typowej furtki przy domu jednorodzinnym zalecamy elektrozaczep z pamięcią. Bez prądu furtka zostaje zamknięta, a zasilanie jest proste. Zwora ma sens przy furtce ze stalową ramą albo przy kontroli dostępu z czytnikiem. Wtedy obowiązkowo z zasilaczem buforowym z akumulatorem, bo przy zaniku prądu zwora puszcza.
