Listwy LED - montaż krok po kroku

Widoczne kropki pojedynczych diod zamiast równej linii światła, taśma jaśniejsza na początku niż na końcu, klej odchodzący od nagrzanej płyty meblowej — tak wygląda montaż taśmy LED zrobiony bez profilu i bez planu. Sam profil aluminiowy pełni funkcję radiatora i potrafi wydłużyć żywotność taśmy nawet 2-3-krotnie. Poniżej rozpisuję montaż listwy LED krok po kroku: od wyboru taśmy i zasilacza po podłączenie i testy. Jeśli taśma ma oświetlać blat kuchenny, najpierw rozplanuj punkty świetlne i włączniki według artykułu Oświetlenie w kuchni.

Co potrzebujesz do montażu?

Materiały podstawowe:

• Taśma LED - odpowiednia moc i barwa
• Zasilacz (transformator) - dopasowany do taśmy
• Profil aluminiowy z kloszem - zalecany (nie obowiązkowy)
• Przewód do podłączenia - 2×0,5 mm² lub 2×0,75 mm²
• Złączki do taśm LED - do łączenia odcinków

Narzędzia:

• Miarka i ołówek
• Nożyczki lub nóż (do cięcia taśmy)
• Piła do metalu (do cięcia profilu)
• Wkrętarka z wiertłami
• Lutownica (opcjonalnie, do solidnych połączeń)
• Ściągaczka do izolacji

Krok 1: Wybór odpowiedniej taśmy LED

Napięcie zasilania

• 12V DC - krótkie odcinki, oświetlenie mebli i wnęk
• 24V DC - dłuższe odcinki, mniejszy spadek napięcia na długości
• 230V AC - bez zasilacza, ale mniej bezpieczne i trudniejsze w montażu

Dla zastosowań domowych zalecam 12V lub 24V DC. Kiedy 12V przestaje wystarczać, wyliczamy w sekcji o spadku napięcia.

Moc (W/m)

• 4-6 W/m - oświetlenie dekoracyjne, akcentowe
• 8-12 W/m - oświetlenie robocze, pod szafki
• 14-20 W/m - mocne oświetlenie główne

Gęstość LED (LED/m)

• 30 LED/m - punktowe światło, widoczne "kropki"
• 60 LED/m - standard, dobre do większości zastosowań
• 120 LED/m - bardzo równomierne światło, premium
• 240 LED/m - efekt "linii światła", najwyższa jakość

Stopień ochrony IP

• IP20 - bez ochrony, do suchych pomieszczeń
• IP65 - odporność na bryzgi, łazienka, kuchnia
• IP67/68 - wodoodporność, na zewnątrz, basen

Temperatura barwowa i oddawanie barw

Barwa (2700K, 3000K, 4000K) i współczynnik CRI decydują o tym, czy światło będzie przyjemne, czy męczące. To dwa parametry, na których najczęściej oszczędza się w tanich zestawach, dlatego opisujemy je osobno poniżej.

Parametry, których nie widać na opakowaniu: CRI, barwa, migotanie, napięcie

Dwie taśmy o tej samej mocy i cenie różniącej się o kilkadziesiąt złotych mogą dawać zupełnie inne światło. Różnica nie wynika z liczby diod, tylko z czterech parametrów, które w sklepie internetowym są schowane w karcie katalogowej albo nie ma ich wcale. Jeśli producent ich nie podaje, zakładamy najgorszy wariant.

CRI (Ra) i R9: czy kolory wyglądają naturalnie

CRI, oznaczany też jako Ra, mówi, jak wiernie światło oddaje kolory w porównaniu ze światłem odniesienia. Tanie taśmy mają Ra 80 lub mniej: skóra wygląda szaro, mięso na desce blado, a dwa odcienie bieli na frontach mebli zlewają się w jeden. Przy blacie kuchennym, w łazience i przy lustrze wybieramy Ra > 90.

Średnia Ra liczona jest z ośmiu barw pastelowych i nie obejmuje nasyconej czerwieni. Za nią odpowiada osobny wskaźnik R9. Taśma z Ra 90 i R9 poniżej 50 nadal „gasi” czerwienie, co widać przy pomidorach, drewnie i odcieniach skóry. Przy oświetleniu roboczym szukaj R9 > 50 w karcie katalogowej.

Temperatura barwowa: 2700-3000K czy 4000K

• 2700K - ciepła biel, jak tradycyjna żarówka; sypialnia, salon, światło wieczorne
• 3000K - ciepła biel, najbardziej uniwersalna barwa w domu
• 4000K - neutralna biel; blat roboczy, garaż, pomieszczenia gospodarcze
• 6000K - zimna biel; w domu raczej ją odradzamy
• RGB/RGBW, CCT (regulowana biel) - zmiana koloru lub temperatury barwowej sterownikiem

Najczęstszy błąd to mieszanie barw w jednym pomieszczeniu: taśma 4000K pod szafkami i oczka 2700K w suficie kuchni dają wrażenie dwóch różnych pomieszczeń. Trzymamy jedną barwę w jednym wnętrzu albo stosujemy taśmę CCT, którą da się dopasować.

Drugi, mniej znany problem to rozrzut barwy między partiami produkcyjnymi. Dwie rolki „3000K” kupione w odstępie miesiąca potrafią się wyraźnie różnić, co widać na styku odcinków w jednym profilu. Dobrzy producenci podają tolerancję jako SDCM (stopnie MacAdama): wartość ≤ 3 oznacza różnicę praktycznie niewidoczną, 5-7 jest widoczna gołym okiem. Taśmy do jednej zabudowy kupujemy w jednej partii i z zapasem.

Migotanie (flicker): czego nie widzisz, a męczy wzrok

Tanie zasilacze z kiepską filtracją i ściemniacze PWM o niskiej częstotliwości (kilkaset Hz) sprawiają, że taśma gaśnie i zapala się setki razy na sekundę. Oko często tego nie rejestruje wprost, ale mózg tak: pojawia się zmęczenie, ból głowy, a przy ruchomych przedmiotach efekt stroboskopowy (np. nóż czy obracające się mieszadło wyglądają, jakby „przeskakiwały”).

Prosty test: skieruj aparat telefonu na świecącą taśmę. Poziome ciemne pasy na ekranie oznaczają migotanie. Najlepiej widać je w trybie zdjęć w zwolnionym tempie lub przy przyciemnionym świetle.

Jak go uniknąć:

• zasilacz markowy, ze stabilizowanym wyjściem i podanym współczynnikiem tętnienia (ripple), a nie anonimowy „transformator” z marketu,
• sterownik lub ściemniacz PWM o częstotliwości kilku kHz lub wyższej (producent podaje ją w karcie; brak tej informacji to zły znak),
• ściemniacz zgodny z zasilaczem: ściemniacz 230V przed zwykłym zasilaczem impulsowym to typowa przyczyna migotania i buczenia; przy ściemnianiu od strony 230V trzeba zasilacza ściemnialnego (fazowego), a przy ściemnianiu PWM ściemniacz stoi po stronie 12/24V.

Ściemnianie i sterowanie taśmami (przyciski, czujniki ruchu, DALI, Wi-Fi) opisujemy szerzej w artykule o sterowaniu oświetleniem.

12V czy 24V: spadek napięcia na długości taśmy

Ścieżki miedziane na taśmie są cienkie, więc napięcie spada wzdłuż odcinka. Objaw jest zawsze ten sam: początek jasny, koniec ciemniejszy i często w innym odcieniu. Przy tej samej mocy taśma 24V pobiera połowę prądu taśmy 12V, więc spadek napięcia na tej samej długości jest wyraźnie mniejszy.

Wartości są orientacyjne; zawsze sprawdzamy kartę katalogową konkretnej taśmy. Gdy odcinek jest dłuższy:

• zasilanie dwustronne - przewód doprowadzamy do obu końców taśmy,
• zasilanie równoległe - dzielimy taśmę na odcinki i każdy zasilamy osobną parą przewodów z zasilacza (nie łańcuchowo, koniec jednego do początku drugiego),
• taśma 24V albo, przy bardzo długich liniach, taśma o stałym prądzie, która trzyma jasność na kilkunastu metrach.

Nie zapominaj o przewodzie od zasilacza do taśmy. Przykład: taśma 12V o mocy 60W pobiera 5A. Przy zasilaczu oddalonym o 5 m i przewodzie 2×0,75 mm² spadek wynosi około 1,2V, czyli prawie 10% napięcia, zanim prąd dotrze do pierwszej diody. Przewód 2×1,5 mm² zmniejsza go do około 0,6V. Ta sama moc w wersji 24V (2,5A) na przewodzie 0,75 mm² traci tylko około 0,6V, czyli niecałe 3%. Dlatego przy dłuższych trasach albo zasilacz idzie blisko taśmy, albo przechodzimy na 24V i dobieramy grubszy przewód.

Ciepło: profil aluminiowy to radiator, nie ozdoba

Większość mocy taśmy LED, zwykle ponad połowa, zamienia się w ciepło, a diody źle znoszą wysoką temperaturę. Im cieplej, tym szybciej spada strumień świetlny i przesuwa się barwa; taśma przyklejona bezpośrednio do płyty meblowej czy do sufitu podwieszanego po roku-dwóch świeci wyraźnie słabiej i bardziej żółto. Klej na taśmie dodatkowo mięknie i taśma odpada.

Dobór profilu zależy od mocy:

• do ok. 5 W/m - wystarczy płaski, wąski profil nawierzchniowy,
• ok. 8-15 W/m - profil o większym przekroju, najlepiej z grubszą ścianką; to typowa moc oświetlenia pod szafki,
• powyżej 15 W/m - masywny profil (wpuszczany lub narożny z żebrami), z wolną przestrzenią wokół, nie zamknięty szczelnie w zabudowie.

Zasilacz też się grzeje. Nie zamykamy go w szczelnej szafce ani w wełnie mineralnej sufitu; montujemy go z dostępem powietrza i z dostępem serwisowym, bo zasilacz jest zwykle pierwszym elementem, który po latach trzeba wymienić. Zasilacz wklejony na stałe za cokołem szafki czy zamurowany w ścianie to wymiana połowy zabudowy.

Krok 2: Dobór zasilacza

Zasilacz musi być dopasowany do taśmy pod względem:

Napięcia

Taśma 12V = zasilacz 12V, taśma 24V = zasilacz 24V. Proste!

Mocy

1. Oblicz całkowitą moc: długość taśmy × moc/m
2. Dodaj 20% zapasu
3. Wybierz zasilacz o tej lub większej mocy

Przykład:

• Taśma: 5 m × 10 W/m = 50 W
• Z zapasem: 50 W × 1,2 = 60 W
• Zasilacz: minimum 60 W (można 75 W)

Typ zasilacza

• Zasilacz wewnętrzny - do montażu w szafce, za meblami
• Zasilacz hermetyczny - do łazienki, na zewnątrz (IP67)
• Zasilacz na szynę DIN - do rozdzielnicy, profesjonalne instalacje

Krok 3: Przygotowanie powierzchni i profilu

Przygotowanie powierzchni (bez profilu)

1. Oczyść powierzchnię z kurzu i tłuszczu
2. Przeszlifuj lekko (jeśli gładka - np. płytka)
3. Odtłuść alkoholem izopropylowym
4. Poczekaj aż wyschnie

Przygotowanie profilu aluminiowego

1. Zmierz dokładnie długość montażu
2. Przytnij profil piłą do metalu
3. Załóż zaślepki końcowe
4. Zamontuj uchwyty montażowe co 30-50 cm
5. Przymocuj profil do powierzchni

Krok 4: Cięcie i łączenie taśmy

Gdzie ciąć taśmę?

Taśmy LED mają oznaczone miejsca cięcia - zwykle co 5 cm (przy 60 LED/m) lub co 2,5 cm (przy 120 LED/m). Szukaj symbolu nożyczek lub linii między grupami LED.

WAŻNE: Cięcie w innym miejscu uszkodzi taśmę!

Łączenie odcinków

Metoda 1: Złączki zaciskowe

• Szybkie i łatwe
• Otwórz złączkę, włóż taśmę, zamknij
• Sprawdź polaryzację (+/-)
• Mniej trwałe niż lutowanie

Metoda 2: Lutowanie

• Trwalsze połączenie
• Wymaga umiejętności lutowania
• Użyj cienkie cynę i krótko lutuj (LED są wrażliwe na ciepło)
• Zachowaj polaryzację

Krok 5: Montaż taśmy

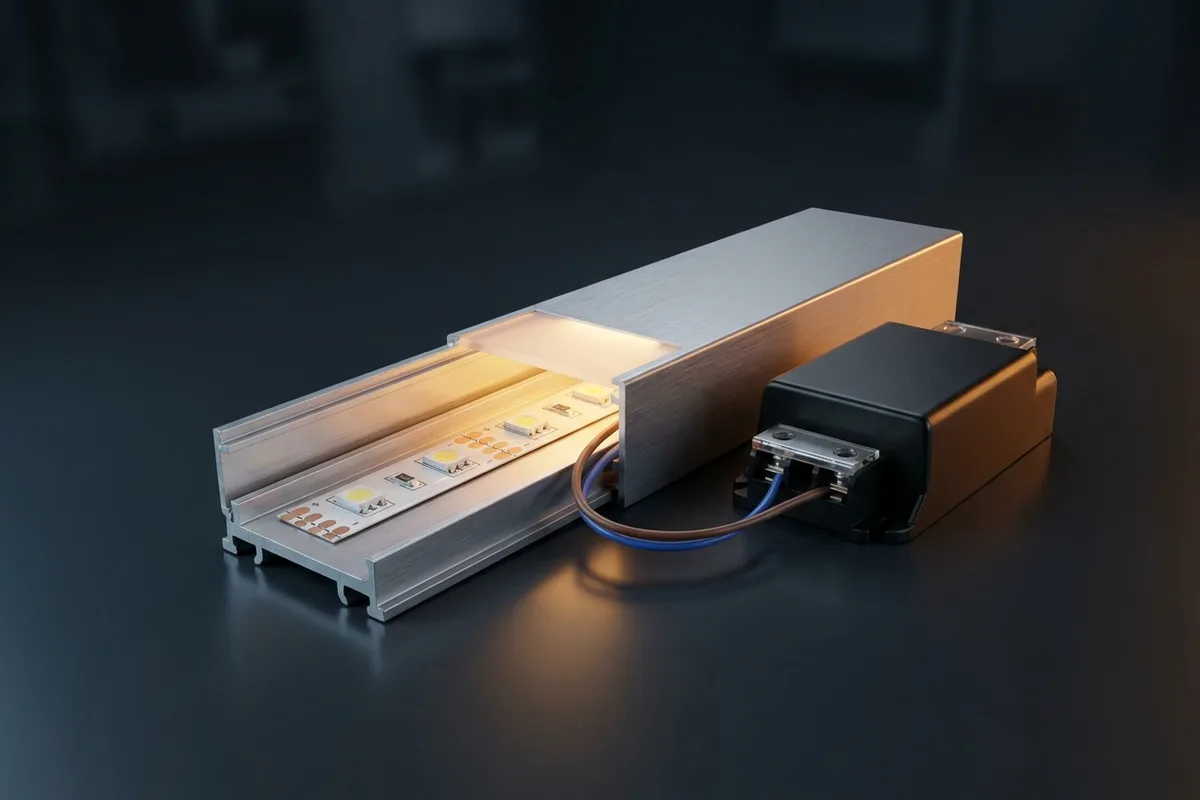

Montaż w profilu aluminiowym

1. Odklej taśmę ochronną z taśmy LED
2. Przyklej taśmę na dno profilu
3. Dociskaj równomiernie, unikaj pęcherzy
4. Wyprowadź przewody zasilające przez otwór w zaślepce
5. Załóż klosz rozpraszający

Montaż bezpośrednio na powierzchni

1. Przymierz taśmę "na sucho"
2. Odklej 10-15 cm taśmy ochronnej
3. Przyklej początek, wyrównaj
4. Stopniowo odklejaj i przyklejaj kolejne fragmenty
5. Dociskaj przez 30 sekund w każdym miejscu

Krok 6: Podłączenie elektryczne

Schemat połączenia

Gniazdko 230V → Zasilacz 12/24V → Taśma LED
                    (+) ─────────── (+)
                    (-) ─────────── (-)

Podłączenie zasilacza

1. Wyłącz zasilanie w rozdzielnicy!
2. Podłącz przewód 230V do zasilacza (L, N, PE)
3. Podłącz przewód niskonapięciowy do wyjścia (+, -)
4. Zamontuj zasilacz w odpowiednim miejscu (wentylacja!)

Podłączenie taśmy

1. Podłącz przewód + (plus) do padu + na taśmie
2. Podłącz przewód - (minus) do padu - na taśmie
3. Zaizoluj połączenie (koszulka termokurczliwa)
4. Zamieniona polaryzacja = taśma nie świeci (ale się nie uszkodzi)

Krok 7: Test i uruchomienie

1. Sprawdź wszystkie połączenia
2. Włącz zasilanie
3. Obserwuj czy taśma świeci równomiernie
4. Sprawdź czy zasilacz się nie przegrzewa
5. Po 15 minutach dotknij taśmy - nie powinna być gorąca

Typowe problemy i rozwiązania

Taśma nie świeci

• Sprawdź zasilanie (miernikiem)
• Sprawdź polaryzację
• Sprawdź połączenia

Taśma świeci nierównomiernie (ciemniej na końcu)

• Za długi odcinek z jednego końca - zasilaj dwustronnie lub równolegle
• Za cienki przewód od zasilacza - użyj grubszego
• Długość i przekroje wyliczamy w sekcji 12V czy 24V

Taśma migocze

• Luźne połączenie lub przeciążony zasilacz
• Tani zasilacz albo ściemniacz PWM o niskiej częstotliwości
• Ściemniacz niezgodny z zasilaczem - patrz migotanie

Taśma się przegrzewa

• Brak profilu lub profil za mały do mocy taśmy
• Zasilacz zamknięty bez wentylacji albo za słaby
• Dobór profilu do mocy opisujemy w sekcji o odprowadzaniu ciepła

FAQ - Najczęściej zadawane pytania

Czy mogę samodzielnie zamontować taśmę LED?

Sam montaż taśmy i podłączenie jej do zasilacza 12/24V jest bezpieczne i możesz to zrobić samodzielnie. Natomiast podłączenie zasilacza do instalacji 230V powinien wykonać elektryk, szczególnie jeśli wymaga to nowego obwodu lub modyfikacji istniejącego.

Jak długa może być taśma na jednym zasilaczu?

Zależy od typu taśmy i zasilacza. Ogólna zasada: nie przekraczaj 5 m ciągłego odcinka zasilanego z jednej strony. Przy dłuższych instalacjach zasilaj taśmę z obu końców lub użyj kilku zasilaczy.

Ile prądu pobiera taśma LED?

Zależy od mocy. Taśma 10 W/m o długości 5 m pobiera 50 W, czyli przy napięciu 12V jest to około 4,2 A. Dla porównania, tradycyjna żarówka 60 W pobiera znacznie więcej energii dając mniej światła.

Jaki CRI wybrać do kuchni i łazienki?

Przy blacie kuchennym, lustrze i w garderobie wybieraj taśmę z Ra > 90 i, jeśli producent to podaje, R9 > 50. W korytarzu czy jako światło nastrojowe w salonie wystarczy Ra > 80. Jeśli karta katalogowa w ogóle nie podaje CRI, zakładaj, że jest niski.

Jak sprawdzić, czy taśma LED migocze?

Skieruj na nią aparat telefonu: poziome ciemne pasy na ekranie oznaczają migotanie. Najczęściej winny jest tani zasilacz albo ściemniacz PWM o niskiej częstotliwości. Pomaga wymiana zasilacza na markowy i sterownika na model z częstotliwością PWM rzędu kilku kHz lub wyższą.

---
