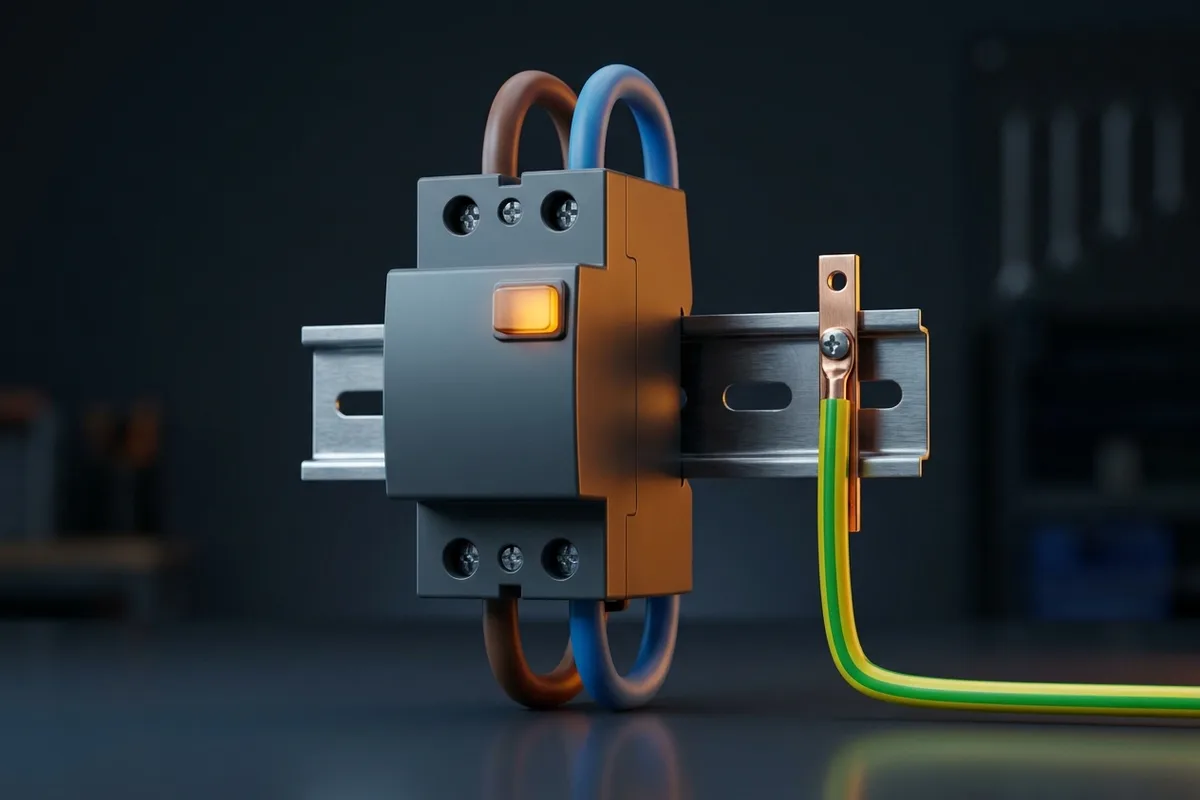

Wyłącznik różnicowoprądowy (RCD) - jak działa

Wyłącznik różnicowoprądowy, nazywany potocznie różnicówką lub RCD (Residual Current Device), to urządzenie, które może uratować życie. Chroni przed porażeniem prądem elektrycznym, reagując na upływ prądu do ziemi. W tym artykule wyjaśnię, jak działa ten kluczowy element ochrony i dlaczego powinien znajdować się w każdej instalacji.

Czym jest wyłącznik różnicowoprądowy?

Wyłącznik różnicowoprądowy to urządzenie zabezpieczające, które wykrywa różnicę między prądem płynącym przewodem fazowym a prądem wracającym przewodem neutralnym. W prawidłowo działającym obwodzie prądy te są równe. Gdy część prądu "ucieka" inną drogą - na przykład przez ciało człowieka do ziemi - RCD wykrywa tę różnicę i natychmiast odłącza zasilanie.

Dlaczego RCD jest tak ważny?

Prąd o natężeniu zaledwie 30 miliamperów (0,03A) przepływający przez serce może wywołać migotanie komór i śmierć. Zwykłe bezpieczniki i wyłączniki nadprądowe zadziałają dopiero przy prądach rzędu kilku amperów. Wyłącznik RCD reaguje na prąd różnicowy już od 30mA, zapewniając skuteczną ochronę życia.

Na Dolnym Śląsku wciąż trafiamy na instalacje bez ochrony różnicowoprądowej. Szczególnie w starszych domach Wrocławia, Świdnicy czy Dzierżoniowa spotykam rozdzielnice z samymi bezpiecznikami, bez żadnego RCD. To poważne zagrożenie dla mieszkańców.

Zasada działania wyłącznika RCD

Wyłącznik różnicowoprądowy wykorzystuje przekładnik prądowy Ferrantiego - rdzeń toroidalny, przez który przechodzą przewody fazowy i neutralny.

Działanie w normalnych warunkach

W normalnym stanie prąd wpływający przewodem fazowym jest równy prądowi wypływającemu przewodem neutralnym. Pola magnetyczne generowane przez oba przewody w rdzeniu przekładnika znoszą się wzajemnie. W uzwojeniu pomiarowym nie indukuje się napięcie i wyłącznik pozostaje zamknięty.

Działanie przy upływie prądu

Gdy występuje upływ prądu (np. przez ciało człowieka do ziemi), prąd w przewodzie fazowym jest większy niż w neutralnym. Pola magnetyczne nie znoszą się i w uzwojeniu pomiarowym indukuje się napięcie proporcjonalne do różnicy prądów. Napięcie to wyzwala elektromagnes, który otwiera styki wyłącznika.

Rodzaje wyłączników różnicowoprądowych

Na rynku dostępnych jest kilka rodzajów wyłączników RCD, różniących się przeznaczeniem i parametrami.

Podział ze względu na prąd różnicowy

Wyłączniki wysokoczułe (10-30mA) stosuje się do ochrony ludzi przed porażeniem. Standard to 30mA dla wszystkich obwodów gniazdkowych i łazienkowych. Wyłączniki 10mA stosuje się w szczególnie wymagających warunkach.

Wyłączniki średnioczułe (100-300mA) chronią przede wszystkim przed pożarem wywołanym upływem prądu. Nie zapewniają skutecznej ochrony przed porażeniem, ale wykrywają większe upływy mogące prowadzić do pożaru.

Wyłączniki niskoczułe (500mA i więcej) stosuje się w przemyśle do ochrony urządzeń i instalacji.

Podział ze względu na rodzaj prądu

Typ AC reaguje tylko na sinusoidalny prąd przemienny. Jest najtańszy i najprostszy, ale nie wykrywa prądów pulsacyjnych.

Typ A reaguje na prąd przemienny sinusoidalny oraz prąd pulsacyjny jednokierunkowy. Wymagany jest w obwodach z urządzeniami elektronicznymi, falownikami, ładowarkami.

Typ B reaguje na wszystkie rodzaje prądów, w tym prąd stały. Stosowany przy zasilaniu z falowników, ładowarkach pojazdów elektrycznych, instalacjach fotowoltaicznych.

Typ F specjalnie zaprojektowany dla obwodów z falownikami jednofazowymi, odporny na zakłócenia wysokoczęstotliwościowe.

RCBO - wyłącznik kombinowany

RCBO (Residual Current Breaker with Overcurrent protection) łączy funkcje wyłącznika różnicowoprądowego i nadprądowego w jednym urządzeniu. Jest to kompaktowe rozwiązanie, które zastępuje dwa osobne urządzenia. Szczególnie przydatne w małych rozdzielnicach, gdzie brakuje miejsca.

Wymagania normatywne

Polskie przepisy i normy określają, gdzie wyłączniki RCD są obowiązkowe. Norma PN-HD 60364 oraz Rozporządzenie Ministra Infrastruktury precyzują wymagania.

Gdzie RCD jest obowiązkowy?

Ochrona różnicowoprądowa 30mA jest wymagana we wszystkich obwodach gniazdkowych do 32A. Obowiązuje w łazienkach i pomieszczeniach z wanną lub prysznicem. Dotyczy obwodów zewnętrznych, na balkonach i tarasach. Wymagana jest w pomieszczeniach wilgotnych oraz przy gniazdkach w kuchniach i pralnich.

Selektywność ochrony

W rozbudowanych instalacjach stosuje się selektywność ochrony różnicowoprądowej. Oznacza to, że przy wystąpieniu upływu zadziała tylko najbliższy wyłącznik RCD, a nie wszystkie w instalacji.

Selektywność osiąga się przez zastosowanie wyłączników typu S (selektywnych) o opóźnionym zadziałaniu jako głównych, oraz zwykłych wyłączników jako podrzędnych. Wyłącznik typu S ma opóźnienie zadziałania wynoszące minimum 40ms.

Testowanie wyłącznika RCD

Wyłącznik różnicowoprądowy to urządzenie mechaniczne, które może ulec awarii. Regularne testowanie jest niezbędne dla zapewnienia bezpieczeństwa.

Test przyciskiem TEST

Każdy wyłącznik RCD posiada przycisk oznaczony literą T lub słowem TEST. Po jego naciśnięciu wyłącznik powinien natychmiast zadziałać i odłączyć zasilanie.

Procedura testu

Test należy wykonać gdy wszystkie urządzenia w obwodzie są wyłączone lub przygotowane na nagłą utratę zasilania. Naciśnij przycisk TEST - wyłącznik powinien natychmiast zadziałać. Załącz wyłącznik z powrotem. Jeśli wyłącznik nie zadziałał, wezwij elektryka, bo urządzenie jest niesprawne.

Profesjonalne pomiary

Podczas okresowego przeglądu instalacji elektryk wykonuje profesjonalne pomiary parametrów RCD. Sprawdzany jest czas zadziałania przy prądzie znamionowym (maks. 300ms dla 30mA) oraz czas zadziałania przy 5-krotności prądu (maks. 40ms). Mierzony jest też rzeczywisty prąd wyzwalający.

Najczęstsze problemy z RCD

W praktyce spotykam różne problemy związane z wyłącznikami różnicowoprądowymi.

Częste wyłączanie bez przyczyny

Jeśli wyłącznik RCD często zadziała bez widocznej przyczyny, może to oznaczać upływ prądu w instalacji (uszkodzona izolacja), wadliwe urządzenie podłączone do obwodu, wilgoć w gniazdkach lub puszkach, błędy w instalacji (połączenie PE z N za wyłącznikiem) lub sam wyłącznik jest uszkodzony.

Diagnoza wymaga systematycznego odłączania obwodów i urządzeń, aż znajdzie się źródło upływu. To praca dla elektryka z odpowiednim doświadczeniem.

Brak zadziałania przycisku TEST

Jeśli wyłącznik nie reaguje na przycisk TEST, jest niesprawny i wymaga natychmiastowej wymiany. Taki wyłącznik nie zapewnia ochrony i stanowi zagrożenie.

Problemy z urządzeniami elektronicznymi

Niektóre urządzenia elektroniczne, szczególnie starsze falowniki i ładowarki, mogą generować prądy upływowe powodujące fałszywe zadziałania RCD typu AC. Rozwiązaniem jest zastosowanie wyłącznika typu A lub F w takich obwodach.

Montaż i dobór RCD

Prawidłowy montaż i dobór wyłącznika różnicowoprądowego wymaga wiedzy fachowej.

Zasady doboru

Prąd znamionowy RCD musi być równy lub większy od zabezpieczenia nadprądowego przed nim. Typ wyłącznika (AC, A, B, F) dobiera się do rodzaju obciążenia. Prąd różnicowy dobiera się do przeznaczenia, gdzie 30mA oznacza ochronę ludzi, a 100-300mA ochronę przeciwpożarową.

Zasady montażu

Wyłącznik RCD montuje się w rozdzielnicy, na szynie TH35. Za wyłącznikiem RCD nie wolno łączyć przewodu neutralnego z ochronnym. Każdy obwód za RCD musi mieć własny przewód neutralny.

Często zadawane pytania

Czy jeden RCD może chronić całą instalację?

Technicznie tak, ale nie jest to zalecane. Jeden wyłącznik dla całej instalacji oznacza, że każdy upływ wyłączy wszystko. Lepiej zastosować kilka wyłączników RCD dla różnych grup obwodów, co zapewnia selektywność i wygodę użytkowania.

Dlaczego wyłącznik RCD wyzwala się podczas burzy?

Przepięcia atmosferyczne mogą powodować krótkotrwałe upływy wyzwalające RCD. Rozwiązaniem jest zastosowanie ograniczników przepięć przed wyłącznikiem RCD. Warto też sprawdzić stan izolacji instalacji, bo stara izolacja jest bardziej podatna na przepięcia.

Czy RCD zastępuje uziemienie?

Nie! Wyłącznik RCD i uziemienie to dwa uzupełniające się elementy ochrony. RCD potrzebuje sprawnego uziemienia, żeby zadziałać. Bez uziemienia prąd upływowy nie ma drogi przepływu i wyłącznik może nie zareagować na czas.
