Pomiary elektryczne - rodzaje i znaczenie

Pomiary elektryczne to podstawowe narzędzie diagnostyczne pozwalające ocenić stan instalacji elektrycznej. Jako elektryk z uprawnieniami SEP, wykonuję dziesiątki takich pomiarów miesięcznie na terenie Dolnego Śląska. W tym artykule wyjaśnię, jakie rodzaje pomiarów są najważniejsze i dlaczego mają kluczowe znaczenie dla bezpieczeństwa.

Dlaczego pomiary elektryczne są niezbędne?

Instalacja elektryczna może wyglądać na sprawną, a mimo to stanowić poważne zagrożenie. Wiele defektów jest niewidocznych gołym okiem - uszkodzona izolacja wewnątrz ściany, poluzowane połączenie w puszce czy zbyt wysokie przejście uziemienia. Tylko profesjonalne pomiary mogą wykryć takie problemy.

Podstawa prawna wykonywania pomiarów

Obowiązek wykonywania pomiarów elektrycznych wynika z kilku aktów prawnych. Prawo budowlane (art. 62) nakłada obowiązek okresowej kontroli instalacji. Rozporządzenie Ministra Infrastruktury określa szczegółowy zakres kontroli. Normy PN-HD 60364 definiują wymagania techniczne i dopuszczalne wartości parametrów.

Rodzaje pomiarów elektrycznych

W praktyce elektrycy wykonują kilka podstawowych rodzajów pomiarów. Każdy z nich dostarcza informacji o innym aspekcie stanu instalacji.

Pomiar rezystancji izolacji

Jest to jeden z najważniejszych pomiarów, który sprawdza stan izolacji przewodów elektrycznych. Izolacja chroni przed porażeniem i zapobiega zwarciom. Z czasem ulega ona degradacji pod wpływem temperatury, wilgoci i starzenia się materiału.

Pomiar wykonuje się za pomocą miernika izolacji (megaomomierza) przy napięciu pomiarowym 500V lub 1000V dla instalacji niskonapięciowych. Wynik wyrażany jest w megaomach (MΩ).

Minimalne dopuszczalne wartości rezystancji izolacji:

Na Dolnym Śląsku, szczególnie w starych kamienicach Wrocławia i Świdnicy, często spotykam instalacje z rezystancją izolacji poniżej normy. Jest to sygnał alarmowy wymagający natychmiastowej interwencji.

Pomiar impedancji pętli zwarciowej

Impedancja pętli zwarciowej to suma rezystancji i reaktancji wszystkich elementów obwodu od źródła zasilania do punktu pomiarowego i z powrotem. Jest to kluczowy parametr determinujący skuteczność ochrony przeciwporażeniowej przez samoczynne wyłączenie zasilania.

Wysoka impedancja pętli oznacza, że w przypadku zwarcia popłynie zbyt mały prąd, aby szybko zadziałał bezpiecznik lub wyłącznik. W efekcie ochrona może nie zadziałać na czas.

Maksymalne dopuszczalne wartości impedancji:

Dla instalacji 230V z wyłącznikiem typu B o prądzie 16A, maksymalna impedancja pętli zwarciowej wynosi 1,44Ω. Przy wyłączniku typu C 16A wartość ta spada do 0,96Ω.

Pomiar ciągłości przewodów ochronnych

Ten pomiar weryfikuje, czy przewód ochronny PE jest poprawnie połączony na całej długości - od rozdzielnicy do każdego gniazda i urządzenia. Ciągłość przewodu ochronnego jest kluczowa dla bezpieczeństwa.

Pomiar wykonuje się prądem co najmniej 200mA przy napięciu nie większym niż 24V. Rezystancja przewodu ochronnego powinna być jak najmniejsza - zazwyczaj nie przekracza kilku omów.

Pomiar rezystancji uziemienia

Uziemienie odprowadza prąd zwarciowy i przepięcia do ziemi. Skuteczność uziemienia zależy od jego rezystancji - im niższa, tym lepiej spełnia swoją funkcję ochronną.

Pomiar wykonuje się metodą techniczną lub metodą udarową. Wymagana rezystancja uziemienia zależy od rodzaju układu sieciowego. Dla typowego domu jednorodzinnego w układzie TN-C-S nie powinna przekraczać 30Ω. Dla instalacji odgromowej wartość ta wynosi maksymalnie 10Ω.

Pomiar wyłączników różnicowoprądowych (RCD)

Wyłączniki różnicowoprądowe to urządzenia chroniące przed porażeniem prądem elektrycznym. Ich sprawność jest absolutnie kluczowa dla bezpieczeństwa domowników.

Podczas pomiaru sprawdzany jest czas zadziałania przy różnych wartościach prądu różnicowego oraz prąd wyzwalający. Dla wyłącznika o prądzie znamionowym 30mA, czas zadziałania przy prądzie różnicowym 30mA nie może przekroczyć 300ms. Przy prądzie 150mA (5-krotność) czas ten spada do maksymalnie 40ms.

Przyrządy pomiarowe

Do wykonywania pomiarów elektrycznych stosuje się specjalistyczne przyrządy pomiarowe. Muszą one posiadać aktualne świadectwo wzorcowania, które potwierdza dokładność pomiarów.

Podstawowe przyrządy

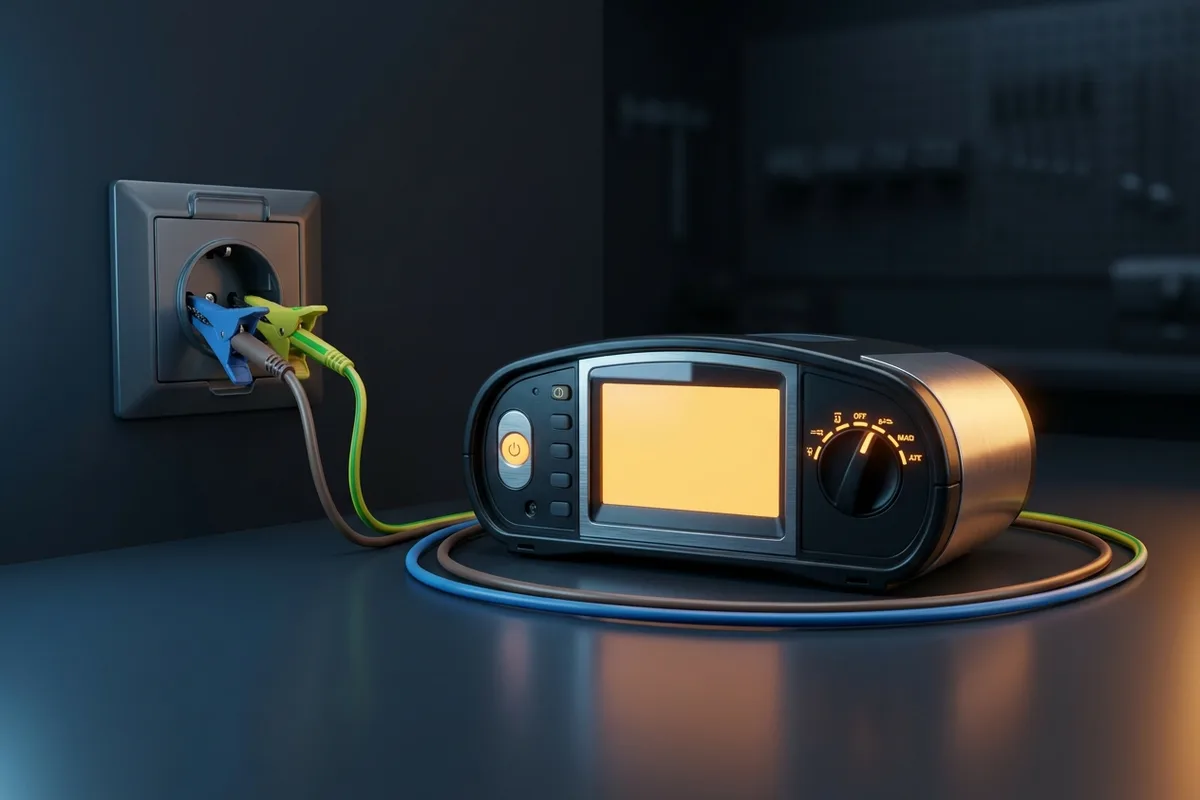

Miernik wielofunkcyjny to urządzenie pozwalające wykonać większość pomiarów w jednym przyrządzie. Mierzy rezystancję izolacji, impedancję pętli, ciągłość przewodów i parametry RCD.

Miernik uziemień służy do pomiaru rezystancji uziemienia metodą techniczną. Cęgowy miernik uziemień pozwala na pomiar bez rozłączania instalacji odgromowej.

Wymagania dotyczące przyrządów

Wszystkie przyrządy pomiarowe używane do badań okresowych muszą posiadać aktualne świadectwo wzorcowania wydane przez akredytowane laboratorium. Wzorcowanie należy powtarzać co roku lub zgodnie z zaleceniami producenta.

Dokumentacja pomiarów

Wyniki pomiarów elektrycznych muszą być udokumentowane w formie protokołu. Jest to oficjalny dokument potwierdzający stan instalacji.

Zawartość protokołu pomiarowego

Protokół zawiera dane identyfikacyjne obiektu, datę wykonania pomiarów oraz dane osoby wykonującej. Następnie znajdują się wyniki poszczególnych pomiarów w formie tabelarycznej. Każdy wynik jest porównywany z wartością dopuszczalną i oceniany jako pozytywny lub negatywny.

Na końcu protokołu umieszcza się ocenę ogólną stanu instalacji oraz ewentualne zalecenia. Protokół musi być podpisany przez osobę z uprawnieniami SEP.

Kiedy wykonywać pomiary?

Pomiary elektryczne są wymagane w kilku sytuacjach. Okresowe przeglądy instalacji wykonuje się co 5 lat zgodnie z prawem budowlanym. Po każdej modernizacji lub rozbudowie instalacji konieczne są pomiary odbiorcze.

Po zdarzeniach takich jak zalanie, uderzenie pioruna czy pożar, pomiary pozwalają ocenić stan instalacji. Przed zakupem nieruchomości warto zlecić pomiary, aby poznać rzeczywisty stan instalacji.

Interpretacja wyników

Sama wartość liczbowa pomiaru to nie wszystko. Ważna jest jej interpretacja w kontekście całej instalacji i warunków eksploatacji.

Wyniki graniczne

Jeśli wynik pomiaru jest bliski wartości granicznej, ale jeszcze w normie, to sygnał ostrzegawczy. Na przykład rezystancja izolacji wynosząca 1,2MΩ jest technicznie poprawna, ale sugeruje początek degradacji izolacji.

Trendy w czasie

Porównanie wyników pomiarów z poprzednich lat pozwala wykryć tendencje spadkowe. Stopniowe pogarszanie się parametrów wskazuje na starzenie się instalacji i pozwala zaplanować modernizację.

Często zadawane pytania

Ile kosztują pomiary elektryczne?

Koszt pomiarów zależy od wielkości instalacji i jest ustalany indywidualnie. Cena obejmuje wykonanie wszystkich podstawowych pomiarów i sporządzenie protokołu. Warto poprosić elektryka o wycenę przed zleceniem usługi.

Czy muszę być obecny podczas pomiarów?

Obecność właściciela lub osoby upoważnionej jest zalecana, choć nie zawsze konieczna. Elektryk musi mieć dostęp do rozdzielnicy i wszystkich pomieszczeń. Obecność pozwala na bieżąco omawiać ewentualne problemy.

Jak długo trwają pomiary?

Pomiary w standardowym mieszkaniu trwają od 1 do 2 godzin. W domu jednorodzinnym czas ten wydłuża się do 2-4 godzin. Na czas pomiarów trzeba wyłączyć zasilanie poszczególnych obwodów.
