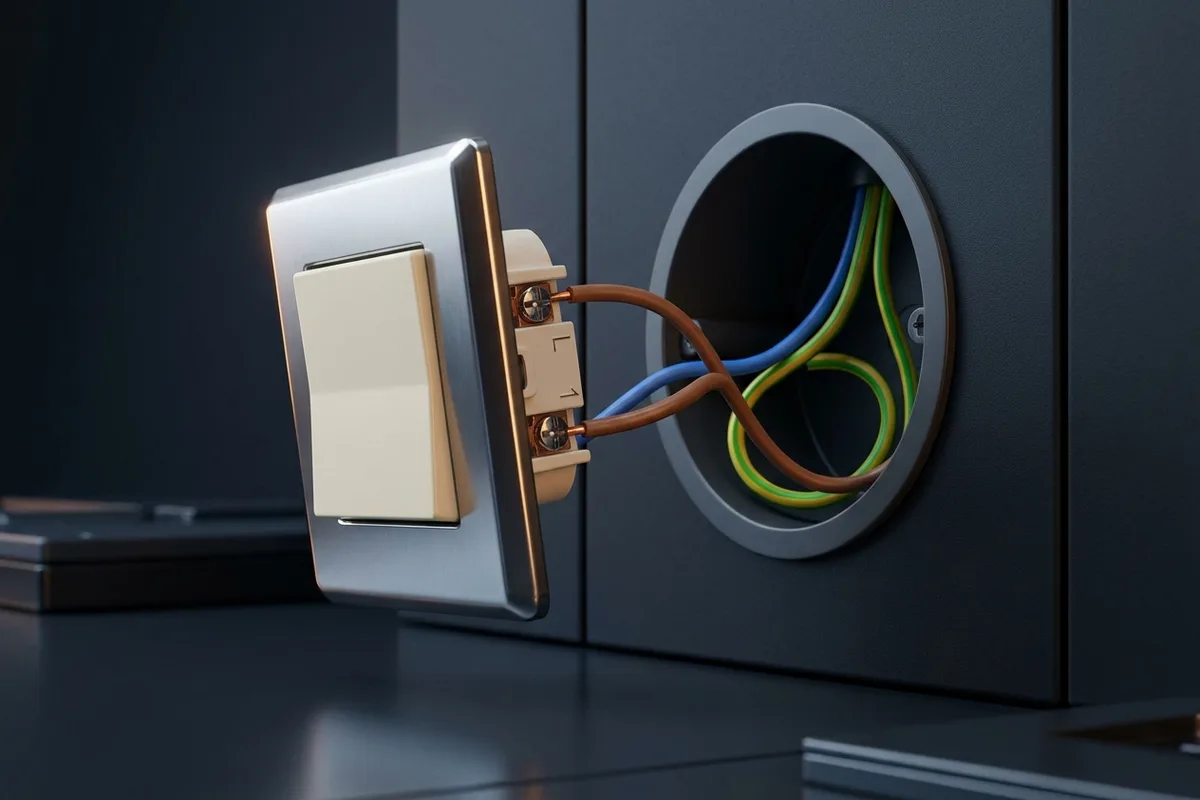

Jak podłączyć włącznik światła

Włącznik światła (prawidłowo: łącznik) to jeden z najprostszych elementów instalacji elektrycznej, ale jego podłączenie wymaga zrozumienia podstaw. W tym artykule wyjaśniam, jak działają różne typy włączników i jak je prawidłowo podłączyć. Pamiętaj jednak, że prace przy instalacji elektrycznej powinny wykonywać osoby z odpowiednimi kwalifikacjami.

Podstawowa zasada działania włącznika

Włącznik światła to urządzenie, które przerywa lub zamyka obwód elektryczny. Ważna zasada:

Włącznik zawsze przerywa przewód fazowy (L), nigdy zerowy (N)!

Dlaczego to takie ważne? Gdy wyłącznik przerwie fazę, żarówka jest bezpieczna do wymiany - nie ma na niej napięcia. Gdy przerwie zero, żarówka wciąż jest pod napięciem 230V, co stanowi zagrożenie.

Typy włączników (łączników)

Łącznik pojedynczy (jednobiegunowy)

Najprostszy typ - włącza i wyłącza jedno źródło światła z jednego miejsca.

Zastosowanie: Standardowe oświetlenie pokoju, łazienki, kuchni.

Budowa:

• 2 zaciski na przewody
• Jedno miejsce styku (włącz/wyłącz)

Łącznik świecznikowy (podwójny)

Pozwala sterować dwoma niezależnymi źródłami światła z jednego miejsca.

Zastosowanie: Żyrandol z dwoma grupami żarówek, dwa różne światła w jednym pomieszczeniu.

Budowa:

• 3 zaciski na przewody (1 wspólny + 2 wyjściowe)
• Dwa niezależne przyciski

Łącznik schodowy (przełączny)

Umożliwia sterowanie jednym światłem z dwóch miejsc - np. na dole i na górze schodów.

Zastosowanie: Schody, długie korytarze, sypialnia (przy drzwiach i przy łóżku).

Budowa:

• 3 zaciski na przewody
• Przełącza między dwoma wyjściami

Łącznik krzyżowy

Rozszerza funkcję schodowego - pozwala sterować światłem z trzech lub więcej miejsc.

Zastosowanie: Długie korytarze z wieloma wejściami, duże pomieszczenia.

Budowa:

• 4 zaciski na przewody
• Krzyżuje połączenia między łącznikami schodowymi

Schemat podłączenia łącznika pojedynczego

To najprostszy schemat. Potrzebujesz trzech przewodów w puszce:

• Faza (L) - brązowy - przychodzi z rozdzielnicy
• Zero (N) - niebieski - idzie do lampy
• Przewód łączący - do lampy (włączony przez łącznik)

Schemat:

Rozdzielnica          Puszka włącznika           Lampa
    L ─────────────────→ [ŁĄCZNIK] ─────────────→ L
    N ─────────────────────────────────────────→ N
    PE ────────────────────────────────────────→ PE (jeśli jest)

Podłączenie:

1. Do zacisku 1 łącznika - przewód fazowy z rozdzielnicy
2. Do zacisku 2 łącznika - przewód idący do lampy
3. Zero (N) łączymy bezpośrednio w puszce (nie przez łącznik!)

Schemat podłączenia łącznika świecznikowego

Łącznik świecznikowy ma trzy zaciski:

• Wspólny (oznaczony strzałką lub "L") - wejście fazy
• Dwa wyjściowe - do dwóch lamp/grup lamp

Schemat:

                         ┌──────→ Lampa 1
Faza L ────→ [ŚWIECZNIKOWY]
                         └──────→ Lampa 2

Zero N ─────────────────────────→ Lampy (wspólne)

Podłączenie:

1. Do zacisku wspólnego - przewód fazowy z rozdzielnicy
2. Do zacisku 1 - przewód do lampy/grupy 1
3. Do zacisku 2 - przewód do lampy/grupy 2
4. Zero łączymy w puszce i prowadzimy do obu lamp

Schemat podłączenia łączników schodowych

Instalacja schodowa wymaga dwóch łączników schodowych połączonych dwoma przewodami.

Schemat:

                   przewód 1
Faza L ──→ [SCHODOWY 1] ════════════ [SCHODOWY 2] ──→ Lampa
                   przewód 2

Zero N ─────────────────────────────────────────────→ Lampa

Podłączenie łącznika 1 (przy wejściu na schody):

• Zacisk wspólny (L) - faza z rozdzielnicy
• Zaciski 1 i 2 - przewody do drugiego łącznika

Podłączenie łącznika 2 (na górze schodów):

• Zacisk wspólny (L) - przewód do lampy
• Zaciski 1 i 2 - przewody od pierwszego łącznika

Schemat z łącznikiem krzyżowym

Dla sterowania światłem z trzech miejsc potrzebujesz: 2× łącznik schodowy + 1× łącznik krzyżowy.

Schemat:

                przewód 1      przewód A
Faza ──→ [SCHODOWY 1] ════ [KRZYŻOWY] ════ [SCHODOWY 2] ──→ Lampa
                przewód 2      przewód B

Podłączenie łącznika krzyżowego:

• Zaciski wejściowe (np. 1, 2) - przewody od łącznika schodowego 1
• Zaciski wyjściowe (np. 3, 4) - przewody do łącznika schodowego 2

Praktyczne wskazówki

Oznaczanie przewodów

Przed rozłączeniem starego włącznika:

1. Zrób zdjęcie podłączenia
2. Oznacz przewody taśmą (np. różne kolory)
3. Zapisz, który przewód gdzie był

Sprawdzenie przed podłączeniem

1. Wyłącz zasilanie w rozdzielnicy
2. Sprawdź próbnikiem brak napięcia
3. Zidentyfikuj przewody (faza, zero, do lampy)
4. Dopiero potem podłączaj

Problemy z identyfikacją przewodów

Jeśli nie wiesz, który przewód jest fazą:

1. Włącz zasilanie (ostrożnie!)
2. Użyj próbnika - faza świeci
3. Wyłącz zasilanie przed podłączaniem

Dokręcanie zacisków

• Używaj odpowiedniego śrubokręta
• Dokręć solidnie, ale nie za mocno
• Sprawdź, czy przewód nie "wychodzi" przy lekkim pociągnięciu

Czego NIE robić

1. Nie przełączaj zera zamiast fazy - niebezpieczne!
2. Nie pozostawiaj odsłoniętych przewodów - izoluj!
3. Nie pracuj pod napięciem - wyłącz prąd!
4. Nie używaj niewłaściwych przewodów - stosuj kolory zgodne z normą
5. Nie ignoruj uziemienia - jeśli jest, podłącz!

FAQ - Najczęściej zadawane pytania

Czy mogę sam wymienić włącznik światła?

Technicznie tak, ale formalnie prace przy instalacji elektrycznej powinny wykonywać osoby z uprawnieniami. Jeśli masz podstawową wiedzę i potrafisz bezpiecznie wyłączyć zasilanie oraz sprawdzić napięcie próbnikiem, prosta wymiana włącznika na identyczny jest w zasięgu. Przy zmianie typu łącznika (np. ze zwykłego na schodowy) lepiej wezwać elektryka.

Dlaczego światło się nie wyłącza całkowicie (słabo świeci)?

Najczęściej problem dotyczy lamp LED z driverem. Przyczyny:

• Włącznik z podświetleniem - wymień na wersję bez podświetlenia
• Przerwany zero zamiast fazy - nieprawidłowe podłączenie
• Upływ prądu przez starą instalację - sprawdź izolację

Ile kosztuje wymiana włącznika przez elektryka?

Koszt wymiany włącznika zależy od rodzaju łącznika i zakresu prac. Prosta wymiana to niewielki wydatek, natomiast instalacja łączników schodowych kosztuje więcej, szczególnie gdy konieczne jest kucie ścian. Najlepiej poprosić elektryka o indywidualną wycenę.

---
