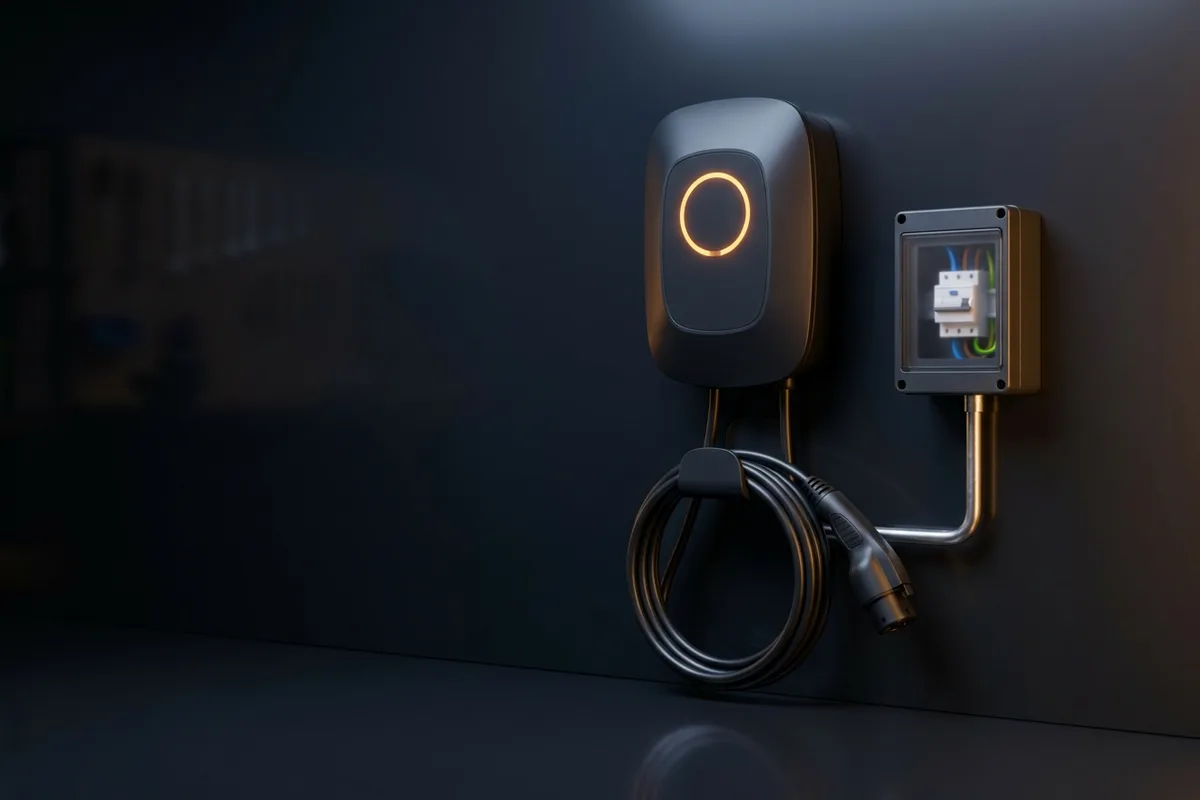

Ładowarka samochodu elektrycznego w domu - jak zainstalować

Elektromobilność dynamicznie rozwija się w Polsce, a właściciele samochodów elektrycznych coraz częściej decydują się na instalację domowej ładowarki. Na Dolnym Śląsku, szczególnie we Wrocławiu i okolicznych miejscowościach, obserwuję rosnące zainteresowanie tym tematem. Jako elektryk specjalizujący się w instalacjach dla elektromobilności, przedstawiam kompleksowy poradnik dotyczący wymagań i procesu montażu wallboxa.

Dlaczego warto mieć ładowarkę w domu?

Domowa ładowarka (wallbox) to najbardziej praktyczne rozwiązanie dla właściciela samochodu elektrycznego. Ładowanie w nocy, gdy taryfy są niższe, pozwala znacząco obniżyć koszty eksploatacji pojazdu.

Porównanie sposobów ładowania

Ładowanie domowe jest znacznie tańsze niż korzystanie ze stacji publicznych - szczególnie przy taryfach nocnych.

Wymagania elektryczne dla wallboxa

Instalacja ładowarki wymaga odpowiedniego przygotowania instalacji elektrycznej. Wymagania zależą od mocy wybranego urządzenia.

Wallbox jednofazowy 7,4 kW

Najprostsze rozwiązanie, wymagające standardowego przyłącza jednofazowego 230V.

Specyfikacja techniczna:

• Napięcie: 230V AC
• Prąd: 32A
• Moc: 7,4 kW
• Przekrój przewodu: minimum 3x6 mm² Cu
• Zabezpieczenie: B32A + RCD typ A 40A/30mA

Wallbox trójfazowy 11 kW

Optymalny wybór dla większości domów z przyłączem trójfazowym. Zapewnia komfortowe ładowanie w czasie nocnym.

Specyfikacja techniczna:

• Napięcie: 400V AC (3-fazowe)
• Prąd: 16A na fazę
• Moc: 11 kW
• Przekrój przewodu: minimum 5x2,5 mm² Cu
• Zabezpieczenie: B16A 3P + RCD typ A 40A/30mA

Wallbox trójfazowy 22 kW

Rozwiązanie dla wymagających użytkowników lub flot pojazdów. Wymaga mocnego przyłącza i często zwiększenia mocy umownej.

Specyfikacja techniczna:

• Napięcie: 400V AC (3-fazowe)
• Prąd: 32A na fazę
• Moc: 22 kW
• Przekrój przewodu: minimum 5x6 mm² Cu
• Zabezpieczenie: B32A 3P + RCD typ A 40A/30mA

Ocena istniejącej instalacji

Przed montażem wallboxa konieczna jest ocena stanu istniejącej instalacji elektrycznej i możliwości przyłącza.

Sprawdzenie mocy przyłączeniowej

Pierwszym krokiem jest weryfikacja mocy przyłączeniowej w umowie z operatorem sieci. Na Dolnym Śląsku (Tauron) standardowe przyłącza mają następujące moce:

Typowe moce przyłączeniowe:

• Jednofazowe 230V/25A: 5,75 kW
• Jednofazowe 230V/40A: 9,2 kW
• Trójfazowe 400V/25A: 17,3 kW
• Trójfazowe 400V/32A: 22,2 kW
• Trójfazowe 400V/40A: 27,7 kW

Obliczenie dostępnej mocy: Moc przyłączeniowa - obecne zużycie = dostępna moc dla ładowarki

Przykład: Przy mocy przyłączeniowej 22 kW i szczytowym zużyciu domu 5 kW, możemy zainstalować ładowarkę do 17 kW (z rezerwą).

Stan rozdzielnicy

Rozdzielnica musi mieć miejsce na dodatkowe zabezpieczenia. Dla ładowarki 11 kW potrzebujemy:

• Wyłącznik nadprądowy 3P B16A (3 moduły)
• Wyłącznik różnicowoprądowy typ A lub B 40A/30mA (4 moduły)
• Ewentualnie rozłącznik izolacyjny (3 moduły)

Trasa kablowa i montaż

Prawidłowe poprowadzenie kabla od rozdzielnicy do miejsca montażu wallboxa ma kluczowe znaczenie dla bezpieczeństwa.

Wybór trasy

Kabel powinien być prowadzony:

• W rurkach instalacyjnych lub korytach kablowych
• W ścianach pod tynkiem (przy nowych instalacjach)
• Z zachowaniem minimalnych odległości od innych instalacji
• Z unikaniem miejsc narażonych na uszkodzenia mechaniczne

Maksymalne długości przewodów (5x2,5 mm² Cu, 11 kW):

• Do 25 m: bez ograniczeń
• 25-40 m: zalecane 5x4 mm²
• Powyżej 40 m: wymagane 5x6 mm²

Lokalizacja wallboxa

Optymalna lokalizacja ładowarki to:

• Garaż lub wiata garażowa
• Ściana zewnętrzna przy miejscu parkingowym
• Odległość kabla do samochodu: do 5 m

Wymagania montażowe:

• Wysokość montażu: 100-150 cm od podłoża
• Stopień ochrony IP: minimum IP54 dla montażu zewnętrznego
• Dostęp do wyłącznika awaryjnego
• Ochrona przed uszkodzeniem mechanicznym (np. najechaniem)

Popularne modele wallboxów

Na polskim rynku dostępnych jest wiele modeli ładowarek domowych. Oto porównanie popularnych rozwiązań:

Segment ekonomiczny

Juice Booster 2:

• Mobilna ładowarka z adapterami
• Moc do 22 kW
• Idealna jako rozwiązanie uniwersalne

Green Cell Wallbox:

• Stała instalacja 11/22 kW
• Podstawowa funkcjonalność
• Polski producent

Segment średni

Wallbox Pulsar Plus:

• Moc 7,4/11/22 kW
• Aplikacja mobilna
• Kompaktowe wymiary

ABB Terra AC:

• Moc 11/22 kW
• Solidna konstrukcja
• Renomowany producent

Segment premium

Easee Home:

• Moc do 22 kW
• Dynamiczne zarządzanie mocą
• Estetyczny design

Zappi od Myenergi:

• Integracja z fotowoltaiką
• Ładowanie z nadwyżek energii
• Zaawansowane funkcje smart

Inteligentne zarządzanie ładowaniem

Nowoczesne wallboxy oferują zaawansowane funkcje zarządzania ładowaniem, które pozwalają optymalizować koszty i wykorzystanie energii.

Ładowanie według taryfy

Programowanie ładowania na godziny niższej taryfy (G12, G12w) pozwala obniżyć koszty nawet o 40%. Dla taryfy G12w ładowanie powinno odbywać się w godzinach 22:00-6:00 oraz 13:00-15:00.

Dynamiczne zarządzanie mocą

Funkcja load balancing automatycznie dostosowuje moc ładowania do aktualnego zużycia w domu, zapobiegając przeciążeniu instalacji.

Integracja z fotowoltaiką

Zaawansowane systemy pozwalają ładować samochód wyłącznie z nadwyżek produkcji fotowoltaicznej, maksymalizując autokonsumpcję i minimalizując koszty.

Koszty instalacji

Całkowity koszt instalacji domowej ładowarki zależy od wielu czynników: mocy wallboxa, stanu istniejącej instalacji, długości trasy kablowej, konieczności zwiększenia mocy przyłączeniowej i modernizacji rozdzielnicy. Koszty zależą od wielu czynników -- skontaktuj się z elektrykiem po indywidualną wycenę.

Formalności i zgłoszenia

Instalacja ładowarki powyżej 3,7 kW wymaga zgłoszenia do operatora sieci dystrybucyjnej.

Procedura zgłoszenia (Tauron)

1. Wypełnienie formularza zgłoszenia punktu ładowania
2. Dołączenie schematu elektrycznego
3. Certyfikat wallboxa i karta katalogowa
4. Oświadczenie o wykonaniu instalacji przez uprawnionego elektryka

FAQ - Najczęściej zadawane pytania

Czy mogę zainstalować wallbox w bloku mieszkalnym?

Tak, ale wymaga to zgody wspólnoty lub spółdzielni mieszkaniowej oraz rozwiązania kwestii rozliczania energii. Najczęściej wallbox instaluje się na miejscu parkingowym w garażu podziemnym, z osobnym podlicznikiem. Procedura jest bardziej złożona niż w domu jednorodzinnym i może wymagać ekspertyzy elektrycznej budynku.

Jak długo trwa instalacja wallboxa?

Sam montaż ładowarki i podłączenie do instalacji to zazwyczaj 4-8 godzin pracy. Jednak cały proces, włącznie z oceną instalacji, zakupem materiałów i formalnościami, może potrwać 2-4 tygodnie. Przy konieczności zwiększenia mocy przyłączeniowej czas wydłuża się o kolejne 4-8 tygodni.

Czy ładowarka wymaga regularnego serwisu?

Wallboxy są praktycznie bezobsługowe. Producenci zalecają coroczny przegląd obejmujący sprawdzenie połączeń elektrycznych, działania zabezpieczeń i czyszczenie gniazda. W praktyce większość użytkowników wykonuje przegląd co 2-3 lata lub przy okazji przeglądu instalacji elektrycznej. Koszt przeglądu ustalany jest indywidualnie.
