Inteligentny dom - instalacja elektryczna pod smart home

Inteligentny dom to już nie futurystyczna wizja, ale rzeczywistość dostępna dla każdego właściciela nieruchomości na Dolnym Śląsku. Jako elektryk z wieloletnim doświadczeniem w instalacjach smart home we Wrocławiu i okolicach, mogę powiedzieć, że prawidłowe przygotowanie instalacji elektrycznej to fundament sprawnie działającego systemu automatyki domowej.

Czym jest instalacja elektryczna pod smart home?

Instalacja elektryczna przygotowana pod inteligentny dom różni się od standardowej instalacji kilkoma kluczowymi elementami. Przede wszystkim wymaga dodatkowego okablowania, większej liczby obwodów oraz specjalnych rozwiązań w rozdzielnicy elektrycznej.

Podstawowe założenia instalacji smart home

W systemie inteligentnego domu każdy punkt świetlny i gniazdkowy powinien być niezależnie sterowany. Oznacza to, że zamiast jednego obwodu oświetleniowego na całe piętro, potrzebujemy osobnych przewodów do każdej lampy lub grupy lamp.

Typowa instalacja smart home obejmuje:

• Okablowanie strukturalne kategorii minimum Cat 6
• Przewody YDYp 3x1,5 mm² do każdego punktu świetlnego
• Przewody YDYp 3x2,5 mm² do gniazdek
• Dedykowane obwody dla urządzeń o dużym poborze mocy
• Przewody sterujące do czujników i przycisków

Rodzaje systemów smart home

Na rynku dostępnych jest kilka technologii automatyki domowej. Wybór odpowiedniego systemu wpływa na sposób przygotowania instalacji elektrycznej.

Systemy przewodowe (KNX, Loxone)

Systemy przewodowe to rozwiązania profesjonalne, stosowane głównie w nowych budynkach lub generalnych remontach. Wymagają dodatkowego okablowania magistralowego, ale oferują najwyższą niezawodność i możliwości integracji.

Specyfikacja techniczna systemu KNX:

• Napięcie magistrali: 29V DC
• Maksymalna długość linii: 1000 m
• Liczba urządzeń na linii: do 64
• Przewód magistralny: YCYM 2x2x0,8 mm²

Zalety systemów przewodowych:

• Bardzo wysoka niezawodność
• Brak zakłóceń radiowych
• Łatwa rozbudowa w przyszłości
• Długa żywotność (ponad 20 lat)

Systemy bezprzewodowe (Z-Wave, Zigbee, WiFi)

Systemy bezprzewodowe idealnie nadają się do modernizacji istniejących instalacji. Nie wymagają dodatkowego okablowania, ale potrzebują stabilnej sieci WiFi i odpowiedniego rozmieszczenia hubów.

Systemy hybrydowe

Coraz popularniejsze stają się rozwiązania hybrydowe, łączące zalety obu technologii. Krytyczne elementy jak oświetlenie główne czy ogrzewanie działają przewodowo, a dodatkowe czujniki i akcesoria - bezprzewodowo.

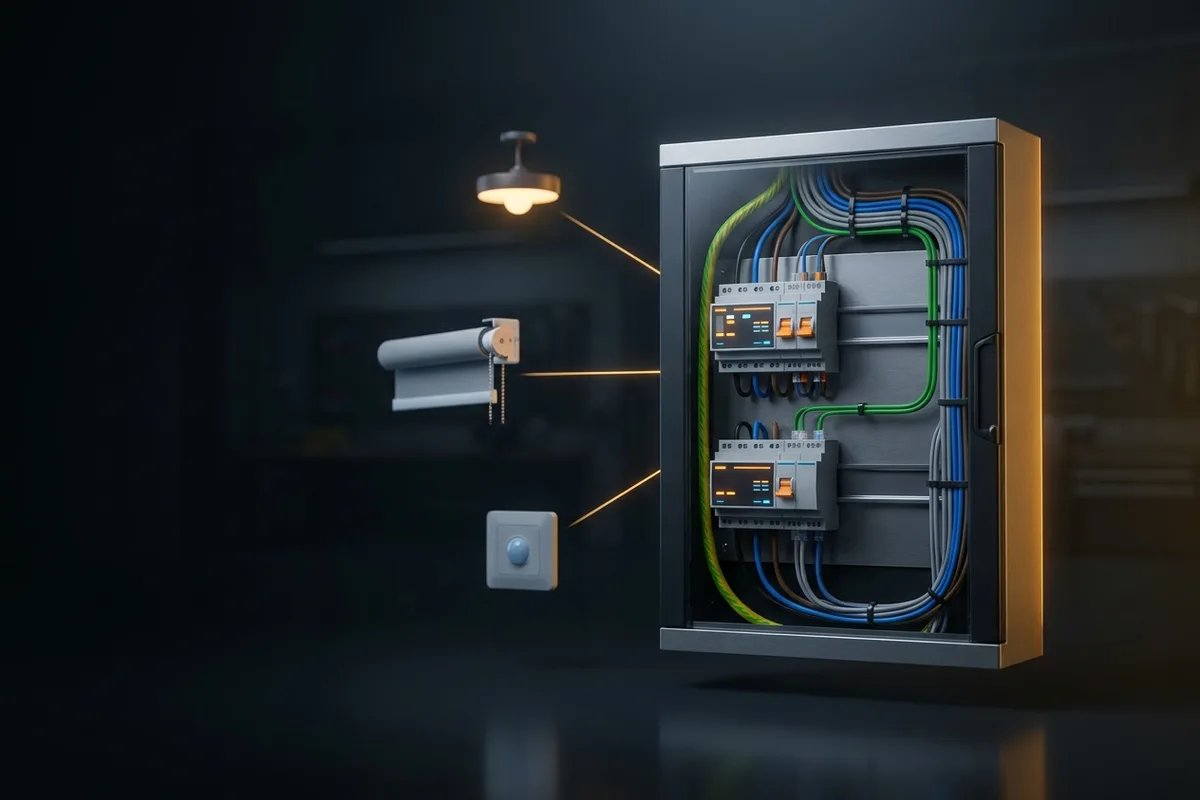

Przygotowanie rozdzielnicy elektrycznej

Rozdzielnica w instalacji smart home to serce całego systemu. Musi być znacznie większa niż w standardowej instalacji, ponieważ mieści dodatkowe moduły automatyki.

Wymiarowanie rozdzielnicy

Dla domu jednorodzinnego o powierzchni 150-200 m² zalecam rozdzielnicę o minimum 72 modułach (4 rzędy po 18 modułów). W praktyce często stosuję rozdzielnice 96 lub nawet 120-modułowe.

Typowe wyposażenie rozdzielnicy smart home:

• Wyłącznik główny 63A
• Zabezpieczenia nadprądowe dla każdego obwodu
• Wyłączniki różnicowoprądowe 30mA typ A
• Moduły przekaźnikowe smart home
• Zasilacz systemu automatyki
• Moduły sterowania roletami
• Sterowniki oświetlenia LED (dimery)

Separacja obwodów

W instalacji inteligentnego domu stosuję zasadę separacji obwodów według funkcji:

• Obwody oświetleniowe (każde pomieszczenie osobno)
• Obwody gniazdkowe ogólne
• Obwody gniazdkowe kuchenne
• Obwody dedykowane (pralka, zmywarka, piekarnik)
• Obwody ogrzewania elektrycznego
• Obwody systemów bezpieczeństwa

Okablowanie strukturalne

Oprócz standardowej instalacji elektrycznej, nowoczesny dom wymaga sieci teleinformatycznej. Okablowanie strukturalne to podstawa dla systemów monitoringu, domofonów IP, telewizji oraz szybkiego internetu.

Wymagania dla okablowania sieciowego

Minimalne wymagania to kabel kategorii Cat 6, choć dla większych domów polecam Cat 6a lub Cat 7. Każde pomieszczenie powinno mieć minimum dwa gniazda RJ45.

Punkty wymagające okablowania sieciowego:

• Każdy pokój (2x RJ45)
• Miejsca montażu kamer IP
• Punkt dostępowy WiFi na każdym piętrze
• Szafka teleinformatyczna (patch panel)
• Miejsce na NAS/serwer domowy

Zasilanie awaryjne i stabilizacja

Systemy smart home są wrażliwe na zakłócenia w sieci elektrycznej. Dlatego rekomenduję instalację zasilacza UPS dla centralnych elementów systemu.

UPS dla smart home

Zasilacz awaryjny powinien podtrzymywać działanie:

• Centrali systemu automatyki
• Routera i switcha sieciowego
• Systemu alarmowego
• Głównego huba smart home

Minimalna moc UPS to 1000VA dla podstawowej instalacji, optymalna to 1500-2000VA.

Koszty instalacji smart home

Koszt przygotowania instalacji elektrycznej pod inteligentny dom zależy od wielu czynników — powierzchni domu, wybranego systemu (przewodowy, bezprzewodowy, hybrydowy), zakresu automatyzacji oraz standardu wykończenia. Skontaktuj się z elektrykiem po indywidualną wycenę dostosowaną do Twojego projektu.

Najczęstsze błędy przy instalacji smart home

Przez lata pracy na terenie Wrocławia i okolic widziałem wiele błędnie wykonanych instalacji. Oto najczęstsze problemy:

1. Zbyt mała rozdzielnica - brak miejsca na moduły automatyki
2. Brak przewodów do rolet - niemożność automatycznego sterowania
3. Słaba sieć WiFi - niestabilne działanie urządzeń bezprzewodowych
4. Brak separacji obwodów - problemy z diagnostyką usterek
5. Nieodpowiednie przekroje przewodów - ograniczenia mocy

FAQ - Najczęściej zadawane pytania

Czy mogę zainstalować smart home w starym domu bez remontu?

Tak, istnieją systemy bezprzewodowe, które można zainstalować bez ingerencji w ściany. Wymagają one jednak stabilnej sieci WiFi i wymiany niektórych łączników na wersje smart. Efektywność takiego rozwiązania jest niższa niż w przypadku instalacji przewodowej, ale pozwala na automatyzację podstawowych funkcji jak oświetlenie czy ogrzewanie.

Ile kosztuje utrzymanie systemu smart home?

Koszty utrzymania są minimalne. Systemy przewodowe praktycznie nie wymagają serwisu przez wiele lat. Systemy bezprzewodowe mogą wymagać wymiany baterii w czujnikach (co 2-3 lata) oraz aktualizacji oprogramowania. Zużycie energii przez centralę smart home jest niewielkie.

Czy instalacja smart home zwiększa wartość nieruchomości?

Zdecydowanie tak. Nieruchomości z profesjonalną instalacją smart home osiągają wyższe ceny w porównaniu do podobnych domów bez automatyki. Dodatkowo, taki dom sprzedaje się szybciej, szczególnie wśród młodszych nabywców ceniących nowoczesne technologie.
