Instalacja odgromowa - wszystko co musisz wiedzieć

Instalacja odgromowa, potocznie zwana piorunochronem, to system ochrony budynku przed skutkami bezpośredniego uderzenia pioruna. Na Dolnym Śląsku, gdzie burze są częstym zjawiskiem szczególnie w miesiącach letnich, odpowiednia ochrona odgromowa może uchronić przed pożarem i zniszczeniem elektroniki wartej dziesiątki tysięcy złotych.

Jak działa instalacja odgromowa?

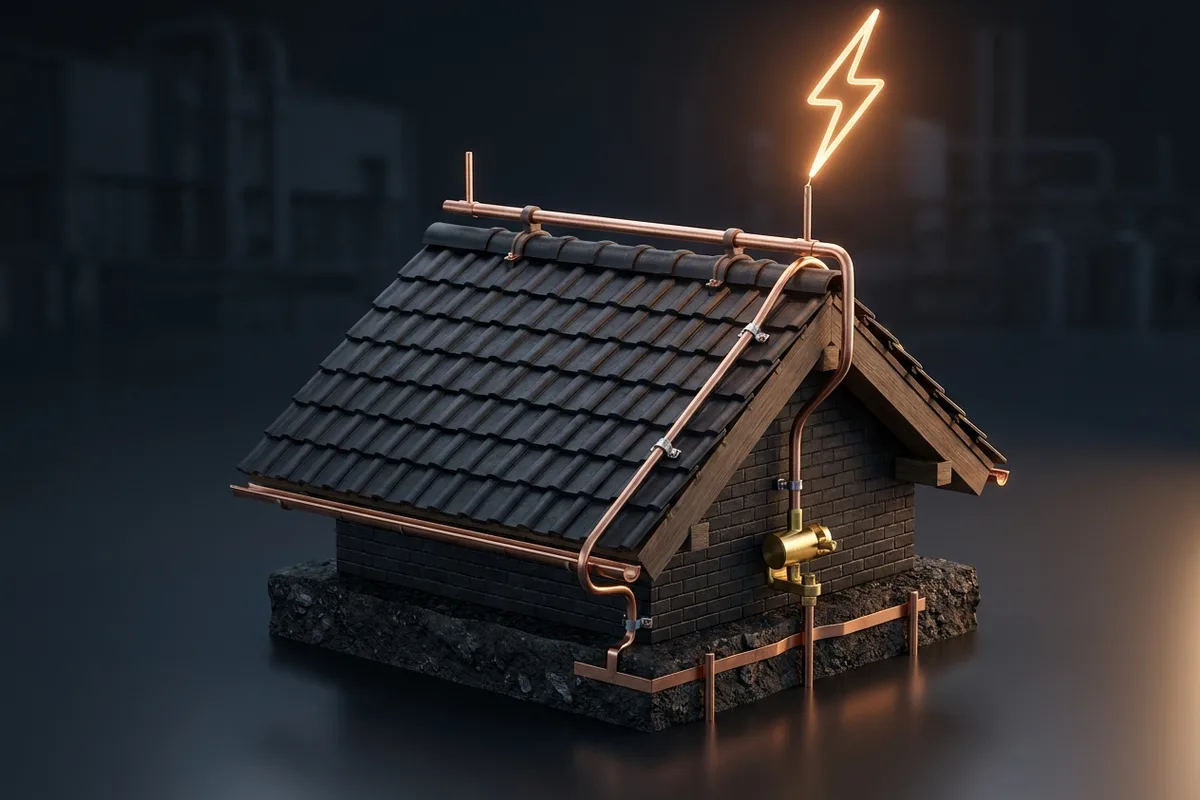

Instalacja odgromowa tworzy preferencyjną drogę dla prądu piorunowego, kierując go bezpiecznie do ziemi z pominięciem konstrukcji budynku i jego wnętrza. System składa się z trzech głównych elementów: urządzenia piorunochronnego (zwody), przewodów odprowadzających i uziomu.

Zwody piorunochronne

Zwody to elementy instalowane na dachu, które przyjmują bezpośrednie uderzenie pioruna. Wyróżniamy zwody poziome prowadzone wzdłuż krawędzi i kalenicy dachu, zwody pionowe (iglice) montowane w najwyższych punktach oraz siatki zwodowe pokrywające powierzchnię dachu.

Wybór rodzaju zwodów zależy od kształtu dachu i klasy ochrony. W budynkach mieszkalnych na Dolnym Śląsku najczęściej stosuje się kombinację zwodów poziomych i pionowych.

Przewody odprowadzające

Przewody te prowadzą prąd piorunowy od zwodów do uziemienia. Muszą być prowadzone możliwie najkrótszą drogą, bez ostrych zagięć i pętli. Liczba przewodów odprowadzających zależy od obwodu budynku - minimalnie co 10-20 metrów obwodu powinien być jeden przewód odprowadzający.

Uziom

Uziom to element mający bezpośredni kontakt z ziemią, do którego odprowadzany jest prąd piorunowy. Może to być uziom fundamentowy (zbrojenie fundamentu), otokowy (poziomy przewód w gruncie dookoła budynku), prętowy (pionowe elektrody wbite w ziemię) lub kombinacja powyższych.

Kiedy instalacja odgromowa jest wymagana?

Polskie przepisy nie wymagają instalacji odgromowej we wszystkich budynkach. Obowiązek zależy od rodzaju obiektu i oceny ryzyka.

Obowiązkowe wyposażenie

Instalacja odgromowa jest wymagana w budynkach użyteczności publicznej o kubaturze powyżej 500m³. Dotyczy budynków zawierających materiały niebezpieczne lub łatwopalne oraz obiektów wyższych niż 15 metrów. Obowiązuje też w budynkach zabytkowych i obiektach z dużą koncentracją ludzi.

Zalecana instalacja

Dla domów jednorodzinnych instalacja odgromowa nie jest obowiązkowa, ale jest zdecydowanie zalecana. Szczególnie dotyczy to budynków w miejscach eksponowanych (wzgórza, otwarta przestrzeń), domów z dachami krytymi łatwopalnym materiałem oraz budynków z cennym wyposażeniem elektronicznym.

Ocena ryzyka

Norma PN-EN 62305 definiuje metodę oceny ryzyka, która pozwala określić, czy instalacja odgromowa jest potrzebna. Uwzględnia się gęstość wyładowań atmosferycznych w danym rejonie, wymiary budynku, rodzaj konstrukcji i pokrycia dachu, wyposażenie budynku oraz możliwe straty.

Na Dolnym Śląsku średnia gęstość wyładowań wynosi około 2-3 uderzeń na km² rocznie, co plasuje region w średniej krajowej.

Klasy instalacji odgromowej

Normy wyróżniają cztery klasy ochrony odgromowej, oznaczone numerami od I do IV. Klasa I zapewnia najwyższą ochronę, klasa IV najniższą.

Parametry klas

Klasa I przeznaczona jest dla obiektów o najwyższych wymaganiach, takich jak elektrownie, obiekty wojskowe czy budynki z materiałami wybuchowymi. Promień toczącej się kuli wynosi 20m, oczko siatki zwodowej 5x5m.

Klasa II stosowana jest w budynkach użyteczności publicznej, szkołach, szpitalach i obiektach przemysłowych. Promień kuli to 30m, oczko siatki 10x10m.

Klasa III to standard dla większości budynków mieszkalnych wielorodzinnych i mniejszych obiektów komercyjnych. Promień kuli wynosi 45m, oczko siatki 15x15m.

Klasa IV to minimalna ochrona dla budynków jednorodzinnych i obiektów o niskim ryzyku. Promień kuli to 60m, oczko siatki 20x20m.

Metoda toczącej się kuli

Projektowanie zwodów opiera się na metodzie toczącej się kuli. Wyobrażamy sobie kulę o promieniu zależnym od klasy ochrony, toczącą się po budynku. Wszystkie miejsca, których kula dotyka, muszą być chronione zwodami. Ta metoda zapewnia, że żaden punkt budynku nie jest narażony na bezpośrednie uderzenie.

Materiały stosowane w instalacjach odgromowych

Instalacje odgromowe wykonuje się z materiałów odpornych na korozję i zdolnych przewodzić duże prądy piorunowe.

Stal ocynkowana

Najpopularniejszy materiał ze względu na korzystną cenę. Drut stalowy ocynkowany o średnicy minimum 8mm stosuje się na zwody i przewody odprowadzające. Wymaga regularnej kontroli stanu ocynku.

Aluminium

Lżejsze od stali, odporne na korozję. Stosowane często na dachach z blachy aluminiowej ze względu na kompatybilność materiałową. Nie nadaje się do części podziemnych.

Miedź

Najlepszy przewodnik, bardzo odporna na korozję. Stosowana w instalacjach premium i na dachach pokrytych miedzią. Najdroższa opcja.

Stal nierdzewna

Doskonała odporność na korozję, estetyczny wygląd. Stosowana gdy istotna jest estetyka lub gdy wymagana jest szczególna trwałość.

Przeglądy i konserwacja

Instalacja odgromowa wymaga regularnych przeglądów i konserwacji, aby zachować skuteczność ochrony.

Częstotliwość przeglądów

Przegląd wizualny należy wykonywać co rok. Sprawdza się stan połączeń, mocowań i ewentualną korozję. Pomiar rezystancji uziemienia wykonuje się co 5 lat podczas obowiązkowego przeglądu instalacji elektrycznej. Po każdym zauważonym uderzeniu pioruna konieczna jest kontrola doraźna.

Na co zwracać uwagę

Podczas kontroli należy sprawdzić stan połączeń śrubowych i zaciskowych, sprawność złączy kontrolnych (rewizyjnych), stan powierzchni przewodów pod kątem korozji oraz mocowanie elementów do dachu i ścian. Ważna jest też drożność przewodów odprowadzających.

Dopuszczalne wartości

Rezystancja uziemienia instalacji odgromowej nie powinna przekraczać 10Ω. Przy układach o wspólnym uziemieniu z instalacją elektryczną obowiązują bardziej rygorystyczne wymagania.

Połączenie z ochroną przepięciową

Sama instalacja odgromowa chroni przed skutkami bezpośredniego uderzenia pioruna. Jednak wyładowanie indukuje przepięcia w instalacji elektrycznej, które mogą zniszczyć elektronikę.

Wymagania

Budynki z instalacją odgromową muszą mieć zainstalowane ochronniki przepięć klasy I (typ 1) na wejściu instalacji elektrycznej. Ochronniki te odprowadzają część prądu piorunowego, która przedostała się do instalacji.

Dodatkowa ochrona

Zaleca się stosowanie ochronników klasy II w rozdzielnicy głównej oraz klasy III przy wrażliwych urządzeniach. Taki wielostopniowy system zapewnia skuteczną ochronę elektroniki.

Koszt instalacji odgromowej

Koszt instalacji odgromowej zależy od wielkości budynku, wybranej klasy ochrony i użytych materiałów. Instalacja wyższej klasy kosztuje więcej, a użycie miedzi zamiast stali ocynkowanej znacząco zwiększa cenę. Warto poprosić o indywidualną wycenę dostosowaną do konkretnego budynku.

Czynniki wpływające na cenę

Na cenę wpływa skomplikowanie kształtu dachu, wysokość budynku i dostępność, rodzaj istniejącego uziemienia oraz wymagana klasa ochrony. Koszty rosną też wraz z długością przewodów odprowadzających.

Błędy przy instalacjach odgromowych

W praktyce spotykam wiele błędów wykonawczych, które zmniejszają skuteczność ochrony.

Najczęstsze błędy

Zbyt rzadkie rozmieszczenie zwodów powoduje luki w ochronie. Niewłaściwe prowadzenie przewodów z ostrymi zagięciami i pętlami utrudnia przepływ prądu. Słabe lub skorodowane połączenia zwiększają rezystancję. Zbyt wysoka rezystancja uziemienia uniemożliwia skuteczne odprowadzenie prądu. Brak połączenia z uziemieniem instalacji elektrycznej to groźny błąd.

Jak unikać problemów

Instalację odgromową powinien projektować i wykonywać specjalista z odpowiednimi uprawnieniami. Projekt musi uwzględniać aktualną normę PN-EN 62305. Po wykonaniu konieczny jest pomiar i dokumentacja.

Często zadawane pytania

Czy piorunochron może przyciągać pioryny?

To popularny mit. Instalacja odgromowa nie przyciąga piorunów - piorun uderza tam, gdzie wynika to z warunków atmosferycznych i ukształtowania terenu. Piorunochron zapewnia jedynie bezpieczne odprowadzenie prądu, jeśli uderzenie nastąpi w budynek.

Czy mogę sam zamontować instalację odgromową?

Teoretycznie możesz, ale zdecydowanie odradzam. Nieprawidłowo wykonana instalacja może być nieskuteczna lub wręcz niebezpieczna. Projektowanie i montaż wymagają specjalistycznej wiedzy i doświadczenia. Błędy wykonawcze mogą prowadzić do pożaru lub porażenia.

Jak często sprawdzać instalację odgromową?

Kontrolę wizualną należy przeprowadzać raz do roku, najlepiej wiosną przed sezonem burzowym. Pomiar rezystancji uziemienia wykonuje się co 5 lat. Po każdym zaobserwowanym uderzeniu pioruna w budynek konieczna jest natychmiastowa kontrola przez specjalistę.
